Installationsdrähte: Leiterarten und Kennzeichnung

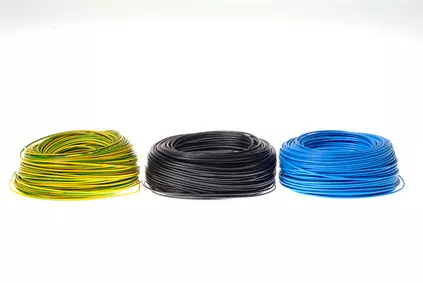

Bei Installationsdrähten kennzeichnet Grün-Gelb den Schutzleiter und Blau den Neutralleiter. Braun, Schwarz und Grau sind typische Außenleiterfarben. Andere Farben können je nach Stromkreis und Kennzeichnungssystem unterschiedliche Aufgaben haben. Welche Funktion ein vorhandener Leiter tatsächlich erfüllt, muss jedoch eindeutig festgestellt werden – die Farbe allein reicht dafür nicht.
Hier geht es um einzelne isolierte Aderleitungen, beispielsweise H07V-K. Wir erklären die wichtigsten Farben, den Unterschied zwischen ein- und feindrähtigen Leitern und worauf es bei Auswahl und Anschluss ankommt. Die ausführliche Übersicht zu mehradrigen Kabeln und ihren Aufdrucken findest du bei den Installationskabeln.
Was ist ein Installationsdraht?
Im Alltag sprechen wir oft einfach von einem Draht. Technisch sollte man genauer unterscheiden: Der Leiter ist das leitende Material, etwa Kupfer. Zusammen mit seiner Isolierung bildet er eine Ader. Eine einzelne isolierte Aderleitung besitzt keinen zusätzlichen gemeinsamen Außenmantel wie eine mehradrige Mantelleitung.
Solche Aderleitungen werden in geeigneten geschützten Verlegesystemen und für entsprechende Geräte-, Verteiler- oder Steuerungsverdrahtungen verwendet. Die jeweilige Bauart und die Herstellerangaben bestimmen den zulässigen Einsatz. Eine einzelne isolierte Ader darf nicht einfach überall dort verlegt werden, wo eine Mantelleitung vorgesehen ist.
Leiter und Klemme passend kombinieren
Welche Farbe hat welche Bedeutung?
Die Tabelle erklärt die wichtigsten Grundsätze für heutige Niederspannungsinstallationen im österreichischen beziehungsweise europäischen Umfeld. Für spezielle Anlagen, Maschinen und andere Länder können zusätzliche oder andere Vorgaben gelten.
| Farbe | Typische Funktion oder Einordnung | Darauf kommt es an |
|---|---|---|
| Grün-Gelb | Schutzleiter, PE | Die zweifarbige Kennzeichnung ist für die Schutzfunktion reserviert; kein Außenleiter, Lampen- oder Tasterdraht. |
| Blau | Neutralleiter, N | Kann im Betrieb Strom führen. Seine Farbe ist kein Nachweis der Spannungsfreiheit. |
| Braun | Häufig Außenleiter oder entsprechend zugeordneter Schaltleiter | Keine automatisch festgelegte L1- oder Tasterfunktion. |
| Schwarz | Häufig Außenleiter oder entsprechend zugeordneter Schaltleiter | Plan, Kennzeichnung und tatsächlichen Stromkreis berücksichtigen. |
| Grau | Typische heutige Außenleiterfarbe | In alten Anlagen nicht automatisch dieselbe Funktion wie in heutigen Leitungen annehmen. |
| Orange oder Violett | Zusätzliche Unterscheidung in bestimmten Steuer- oder Schaltsystemen | Keine allgemein gültige Zuordnung zu Taster, Lampe, Alarm oder einer bestimmten Spannung. |
Ein Beispiel: Zwischen Schalter und Leuchte wird ein geschalteter Leiter benötigt. Braun oder Schwarz kann innerhalb der dafür geltenden Regeln eine entsprechende Funktion haben. Die Farbe allein sagt aber nicht, ob genau diese Ader dauerhaft versorgt, geschaltet oder Teil einer Steuerung ist.
Aus deutschen Beispielen bekannte Ausnahmen für eine blaue Ader dürfen nicht pauschal auf Österreich oder die Schweiz übertragen werden. Diese Übersicht ist keine allgemeine Freigabe, Blau als Außenleiter zu verwenden. Entscheidend bleiben die für die konkrete Anlage geltenden Anforderungen.
Schutzleiter und Neutralleiter haben verschiedene Aufgaben
Der Schutzleiter PE ist Bestandteil der Schutzmaßnahme gegen elektrischen Schlag. Er ist nicht als normaler Betriebsstromleiter vorgesehen. Bei einem Fehler muss der vorgesehene Schutzstrompfad funktionieren; eine grün-gelbe Isolierung allein beweist diese Verbindung noch nicht.
Der Neutralleiter N gehört dagegen zum Betriebsstromkreis und kann Strom führen. Deshalb ist ein blauer Leiter weder automatisch spannungsfrei noch ungefährlich. PE und N dürfen nicht beliebig vertauscht oder an einer Anschlussstelle nach eigenem Ermessen verbunden werden.
Ein PEN vereinigt Schutzleiter- und Neutralleiterfunktion. Dafür gelten besondere Anforderungen an Netzform, Ausführung und Kennzeichnung. Eine alte Installation mit wenigen Adern lässt sich nicht dadurch beurteilen oder verändern, dass man einfach eine Farbe umbenennt oder eine Brücke ergänzt.
Was sind Lampendraht und Tasterdraht?
„Lampendraht“ meint im üblichen Sprachgebrauch einen geschalteten Leiter zur Leuchte. Er ist kein eigener genormter Leitungstyp. Ob und wann er Spannung führt, hängt von der Schaltung ab.
„Tasterdraht“ bezeichnet einen Leiter mit einer Aufgabe im Steuerstromkreis, etwa die Verbindung zu einem Stromstoßschalter oder einer anderen Steuerung. Daraus ergibt sich keine bestimmte Farbe und auch keine bestimmte Spannung. Ein Taster kann in unterschiedlichen Steuerungssystemen eingesetzt sein.
Bei Orange oder Violett ist deshalb besonders wichtig, das verwendete System zu kennen. Maschinen- und Schaltschrankverdrahtungen können eigene Kennzeichnungskonzepte haben. Diese Farben lassen sich nicht ohne Weiteres wie eine feste Hausinstallationsregel lesen.
Einadrig, eindrähtig oder feindrähtig?
Diese Begriffe beschreiben verschiedene Eigenschaften. Einadrig bedeutet, dass eine Leitung eine Ader besitzt. Eindrähtig bedeutet, dass ihr Leiter aus einem einzelnen Draht besteht. Ein feindrähtiger Leiter besteht aus vielen dünnen Drähten, die gemeinsam den Leiter bilden.
Eine einadrige Leitung kann also durchaus einen feindrähtigen Leiter haben. „Mehrere Drähtchen“ machen daraus noch keine mehradrige Leitung. Der Unterschied ist nicht nur sprachlich: Eine Anschlussklemme muss die tatsächliche Leiterart und den Querschnitt aufnehmen dürfen.
Bei H07V-U steht -U für einen eindrähtigen Rundleiter. H07V-K besitzt dagegen einen feindrähtigen Leiter für entsprechende feste Verdrahtungsanwendungen. Dass sich H07V-K gut biegen lässt, macht daraus keine universell geeignete Leitung für ständig bewegte Geräte.
Ein Leiter kann aus mehreren Drähten bestehen
Beispiel: H07V-K 1,5 mm² lesen
| Bestandteil | Bedeutung im Beispiel |
|---|---|
| H | Harmonisierte Bauart |
| 07 | Bemessungsspannung U₀/U von 450/750 V |
| V | PVC-Aderisolierung |
| -K | Feindrähtige Leiterausführung für entsprechende feste Verdrahtung |
| 1,5 mm² | Nennquerschnitt des Leiters, nicht der Außendurchmesser der isolierten Ader |
| Farbzusatz, etwa Blau | Farbe der gelieferten Ader; ihre Verwendung muss zum Kennzeichnungssystem passen |
U₀ bezeichnet die Bemessungsspannung zwischen Leiter und Erde, U die zwischen Leitern. Die Produktdaten nennen zusätzlich Bedingungen für Verlegung, Temperaturen und Biegeradien. Ein Spannungsaufdruck allein bestätigt noch nicht, dass die Leitung für jede Umgebung geeignet ist.
Bei H07V-K handelt es sich um eine einzelne Aderleitung. Mehrere Adern zusammenzulegen ersetzt weder einen gemeinsamen Mantel noch die Auswahl einer geeigneten Anschlussleitung.
Klemmen und Aderendhülsen müssen passen
Nicht jede Klemme nimmt jede Leiterart auf. Manche Anschlüsse sind für eindrähtige Leiter vorgesehen, andere auch für mehr- oder feindrähtige. Vor dem Anschluss müssen Leiterart, Querschnitt, Leiterwerkstoff und gegebenenfalls die erforderliche Vorbereitung zur konkreten Klemme passen.
Auch für Aderendhülsen gibt es keine pauschale Regel „immer nötig“ oder „immer besser“. Manche Klemmen nehmen feindrähtige Leiter bestimmungsgemäß ohne Hülse auf. Bei anderen Anschlüssen ist eine passende Vorbereitung erforderlich. Mit Aderendhülse können andere zulässige Querschnitte gelten als beim unbehandelten Leiter.
Abisolierlänge, Einführmethode und gegebenenfalls Anzugsdrehmoment ergeben sich aus der Produktanleitung. Eine bekannte Zahl von einer anderen Klemme ist kein allgemeiner Wert. Beim Vorbereiten dürfen weder Isolierung noch Leiter beschädigt oder einzelne Drähtchen abgeschnitten werden.
Alte Aderfarben: keine sichere Übersetzungstabelle
Ältere Installationen können frühere Farbsysteme und spätere Änderungen enthalten. Innerhalb derselben Anlage können sogar unterschiedliche Kennzeichnungen zusammentreffen. Deshalb ist eine Tabelle nach dem Muster „alte Farbe gleich neue Farbe“ keine sichere Anschlussanleitung.
Besonders problematisch wäre es, eine alte graue Ader automatisch als heutigen grauen Außenleiter zu behandeln oder einen alten blauen Leiter ohne Prüfung als Neutralleiter einzuordnen. Auch einfarbig Grün oder Gelb ist nicht dasselbe wie die heutige zweifarbige grün-gelbe Kennzeichnung.
Die frühere pauschale Aussage, es habe damals keinen Schutzleiter gegeben, ist falsch. Je nach Anlage können ein eigener Schutzleiter, ein kombinierter PEN oder unzureichende Schutzmaßnahmen vorhanden sein. Was tatsächlich vorliegt, muss an der konkreten Installation beurteilt werden.
Bei Änderungen geht es daher nicht nur um Farben: Eine Elektrofachkraft muss Leiterfunktionen, Schutzkonzept und Zustand feststellen und die erforderlichen Prüfungen durchführen. Eine neue Farbmarkierung allein behebt keine ungeeignete oder fehlerhafte Installation.
Querschnitt und Verlegung: Farbe ist keine Belastbarkeitsangabe
Eine blaue und eine schwarze Ader mit gleichem Aufbau und Querschnitt unterscheiden sich nicht allein wegen der Farbe in ihrer Strombelastbarkeit. Maßgeblich sind unter anderem Werkstoff, Isolierstoff, Verlegeart, Umgebungstemperatur, Häufung und die Anzahl tatsächlich belasteter Leiter.
Wärmedämmung oder dicht beieinanderliegende belastete Stromkreise können die Wärmeabgabe erschweren. Der Neutralleiter ist bei unsymmetrischen Lasten oder Oberschwingungen nicht automatisch unbelastet. Tabellenwerte dürfen nur mit ihren zugehörigen Voraussetzungen und Korrekturen verwendet werden.
Zur Auswahl gehören außerdem Leitungslänge, Spannungsfall, Anschlussbedingungen und die Abstimmung mit dem Überstromschutz. Ein pauschaler Sicherungswert aus der Angabe „1,5 mm²“ reicht dafür nicht. Die Kabelseite erklärt diese Zusammenhänge ausführlicher.
Häufige Fehler und sinnvolle Kontrolle
- Unbekannte Leiter nur nach der Farbe zuordnen oder Alt und Neu einfach farbgleich verbinden.
- Grün-Gelb als Ersatz für einen fehlenden Schalt- oder Neutralleiter verwenden.
- Eine feindrähtige Ader in eine dafür ungeeignete Klemme stecken.
- Eine Aderendhülse unabhängig vom Anschluss als automatische Verbesserung ansehen.
- Aus Querschnitt, Farbe oder äußerlich ordentlicher Verdrahtung auf die Sicherheit des ganzen Stromkreises schließen.
Zur fachgerechten Kontrolle gehören die eindeutige Zuordnung der Leiter, unbeschädigte Isolierung, geeignete Klemmstellen und die für die konkrete Arbeit erforderlichen elektrischen Prüfungen. Eine Sichtkontrolle allein bestätigt weder Schutzleiterdurchgängigkeit noch vollständige Wirksamkeit der Schutzmaßnahmen.
Arbeiten an der festen Elektroinstallation setzen die dafür vorgesehene Qualifikation voraus. Vor dem Berühren von Leitern muss der sichere spannungsfreie Zustand hergestellt und festgestellt werden. Unsere fünf Sicherheitsregeln erklären das Grundprinzip; sie ersetzen keine Ausbildung oder Beurteilung der konkreten Anlage.
Kurze Antworten auf häufige Fragen
Bedeutet eine blaue Ader, dass ich sie gefahrlos berühren kann?
Nein. Der Neutralleiter kann Strom führen, und die tatsächliche Funktion einer unbekannten Ader ist nicht durch die Farbe bewiesen. Vor Arbeiten ist die Spannungsfreiheit fachgerecht festzustellen.
Welche Farbe hat ein Lampen- oder Tasterdraht?
Dafür gibt es keine universelle Farbe. Die Funktion ergibt sich aus dem Stromkreis und seinem Kennzeichnungssystem. Orange oder Violett beweist auch keine ungefährliche Steuerspannung.
Darf ich H07V-K für eine bewegliche Anschlussleitung verwenden?
Nicht allein deshalb, weil es feindrähtig und biegsam ist. Diese Bauart ist für entsprechende feste Verdrahtung vorgesehen. Eine bewegliche Anschlussleitung benötigt einen dafür geeigneten Aufbau und eine passende Produktfreigabe.
Muss auf jede feindrähtige Ader eine Aderendhülse?
Nein. Das hängt vom Anschluss und seiner Anleitung ab. Es gibt Klemmen, die feindrähtige Leiter ohne Hülse aufnehmen. Die Hülse darf weder die zulässige Aufnahme überschreiten noch vollständiges Einführen verhindern.
Passende Themen
Leiterart, Klemme und Prüfung verbinden
Aderzahl und Leiterkonstruktion beantworten unterschiedliche Fragen. Eine Ader kann aus einem massiven Draht oder aus mehreren Einzeldrähten bestehen. Ob sie für eine bestimmte Klemme geeignet ist, ergibt sich aus deren tatsächlichen Herstellerangaben und nicht allein aus der Aufschrift flexibel.
Auch eine Aderendhülse ist keine universelle Lösung für jede Klemme. Leiterart, Abmessungen, Belegung und Vorbereitung bleiben maßgeblich. Ein mechanisch hineinpassender Leiter ist noch kein Nachweis einer zulässigen und dauerhaften Verbindung.
Nach dem Anschluss zählt der gesamte Zustand: eindeutige Funktion, geeignete Verbindung, unbeschädigte Isolation und die erforderlichen Prüfungen. Eine richtige Farbe allein beweist keinen richtigen Leiterweg.
