Polarität (Drehsinn), Eine wichtige elektrische Eigenschaft
Der Schuko-Stecker in der Elektrotechnik ist ein bekannter Steckertyp, der jedoch nicht verpolungssicher ist. Das bedeutet, dass durch eine einfache Drehung des Steckers um 180° der Außenleiter und der Neutralleiter vertauscht werden können.
Bei der Einführung des Schuko-Systems spielte die Polung der stromführenden Leiter noch keine große Rolle, da damals die Verwendung einer Dreieckspannung von 220 V üblich war. In diesem System hatte sowohl der Außenleiter als auch der Neutralleiter die gleiche Spannung gegenüber der Erde, weshalb es nicht erforderlich war, zwischen den beiden Leitern zu unterscheiden.
In modernen TN-Systemen, die heute weit verbreitet sind und eine Sternspannung von 230 V verwenden, liegt auf dem Außenleiter die volle Spannung gegenüber der Erde an. Der Neutralleiter hingegen ist über die Potentialausgleichsschiene der Hausinstallation geerdet. Da der Neutralleiter jedoch den Strom führt, weist er im Vergleich zum Schutzleiter eine höhere Spannung auf.
Im Gegensatz zum Schuko-Stecker sind alle neueren Steckernormen, wie zum Beispiel das 1986 als weltweit einheitliche Lösung vorgeschlagene IEC-60906-1-System, verpolungssicher konstruiert. Diese modernen Systeme bieten den Vorteil, dass auch ein einpoliger Schutzschalter alle Außenleiter abschaltet, die Spannung gegenüber der Erde führen.
Dadurch wird sichergestellt, dass die Spannung immer am Fußkontakt einer Glühlampe anliegt und nicht am leicht berührbaren Gewinde, und dass bei ausgeschaltetem Zustand kein Kontakt der Fassung unter Spannung steht. Beim Schuko-System hingegen hängt dies davon ab, in welche Richtung der Stecker in die Steckdose eingesteckt wird.
Es gibt keine Vorschrift, die besagt, auf welcher Seite einer Schukosteckdose der Außenleiter angeschlossen werden muss. Es wird jedoch empfohlen, innerhalb einer Anlage einheitlich vorzugehen und den Außenleiter immer auf derselben Seite anzuschließen. Durch diese einheitliche Vorgehensweise wird die Sicherheit erhöht und mögliche Verwirrungen vermieden.
Polarität / Drehsinn von CEE Kraft Steckdosen und Kupplungen
| CEE Stecker 5 polig | CEE Kupplung 5 polig | CEE Stecker 3 polig | CEE Kupplung 3 polig |
 |  |  |  |

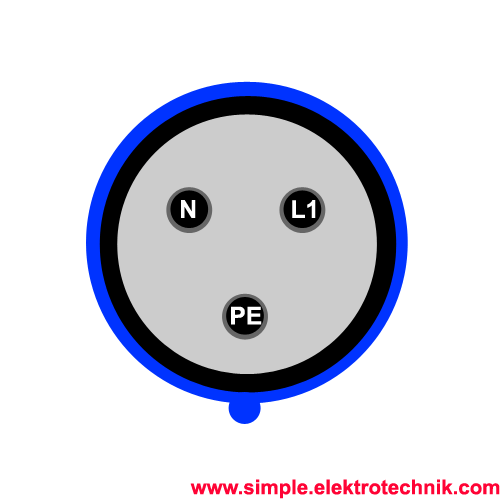

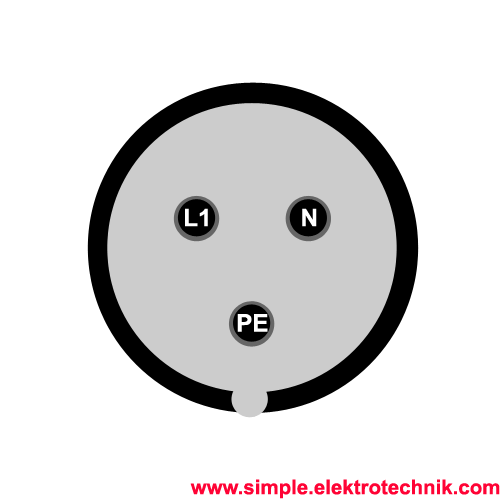

Die Anordnung der Anschlüsse eines 5-poligen CEE-Steckers erfolgt im Uhrzeigersinn für | Die Anordnung der Anschlüsse einer 5-poligen CEE-Kupplung erfolgt im Uhrzeigersinn für | Die Anordnung der Anschlüsse eines 3-poligen CEE-Steckers erfolgt im Uhrzeigersinn für | Die Anordnung der Anschlüsse einer 3-poligen CEE-Kupplung erfolgt im Uhrzeigersinn für |
Zum Vergrößern der Bilder einfach auf die Bilder klicken
Polarität / Drehsinn von Schuko Steckern, Kupplungen und Steckdosen
Bei Schuko-Steckdosen, -Steckern oder -Kupplungen gibt es keine feste Polarität. Die Stecker und Buchsen sind symmetrisch aufgebaut, was bedeutet, dass es keine spezifische Richtung gibt, in der der Stecker eingesteckt werden muss. Man kann den Schuko-Stecker um 180 Grad drehen und ihn in die Steckdose stecken, ohne dass dies einen Unterschied in der Funktionalität oder Sicherheit macht.
Der Grund für diese fehlende Polarität liegt in der Art und Weise, wie die Schuko-Stecker und -Steckdosen gestaltet sind. Sie verfügen über zwei runde Stifte (Phasenleiter und Neutralleiter) und einen schrägen Erdungskontakt. Die runden Stifte sind so angeordnet, dass es keine Rolle spielt, in welcher Richtung sie eingeführt werden, da der elektrische Strom in beiden Richtungen fließen kann.
Diese symmetrische Gestaltung sorgt für eine hohe Benutzerfreundlichkeit und Flexibilität, da Geräte und elektrische Verbindungen nicht in einer bestimmten Orientierung gesteckt werden müssen. Es macht auch die Installation und den Betrieb von Geräten einfacher, da man sich keine Gedanken darüber machen muss, welche Seite des Steckers oder der Buchse als Phase oder Neutralleiter fungiert.
| Schuko Stecker | Schuko Kupplung | Schuko Steckdose |
 |  |  |

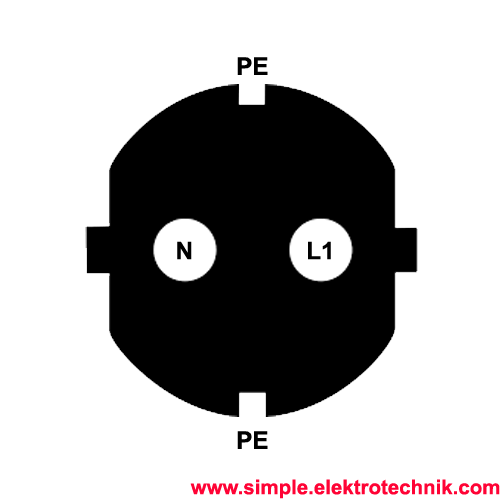

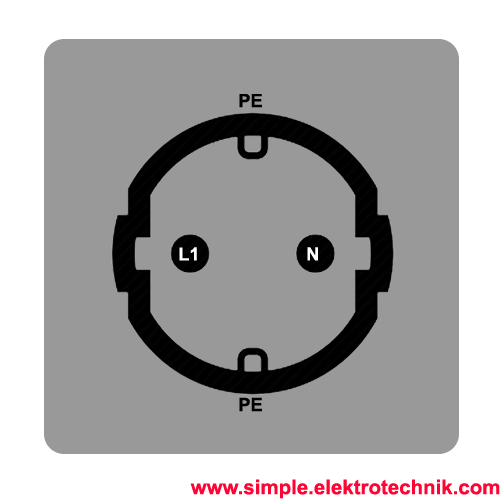

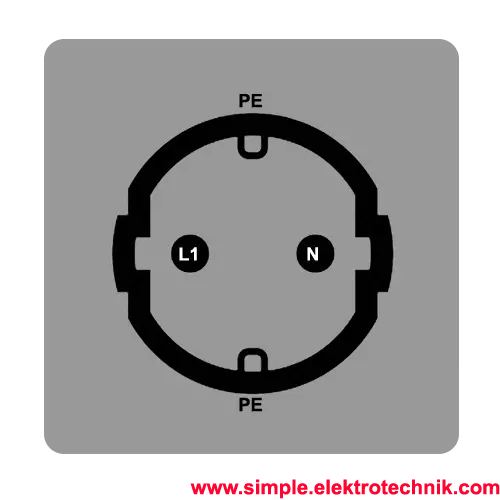

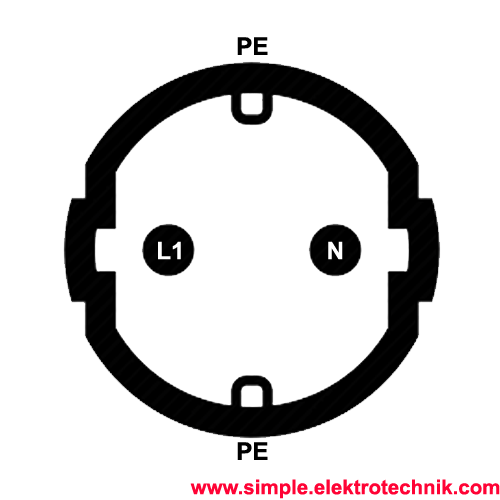

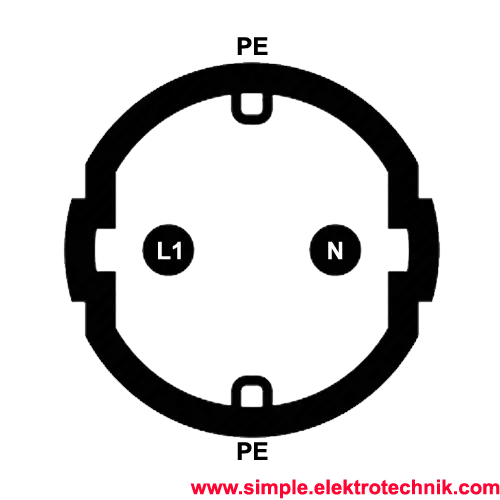

Möglicher Anschluss eines Schuko-Steckers. | Möglicher Anschluss einer Schuko-Kupplung. | Möglicher Anschluss einer Schuko-Steckdose. |
Zum Vergrößern der Bilder einfach auf die Bilder klicken
Polarität / Drehsinn von Typ 13 / Typ 23 Steckern, Kupplungen und Steckdosen
Bei Typ 13 / T23 Steckern ist die Polarität relevant. Der Stecker hat drei Stifte: zwei flache parallele Stifte für den Strom und einen runden Stift für die Erdung. Die Stifte haben unterschiedliche Höhen, sodass der Stecker nur auf eine bestimmte Art und Weise in die Steckdose passt.
In der Regel sind bei T13 / T23 Stecker, Kupplungen oder Steckdosen die Anschlüsse mit (L) und (N), sowie (PE) markiert und beschriftet.
| T13 / T23 Stecker | T13 / T23 Kupplung | T13 / T23 Steckdose |
 |  |  |

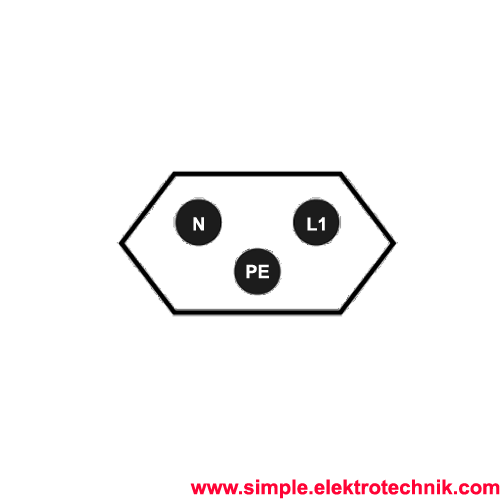

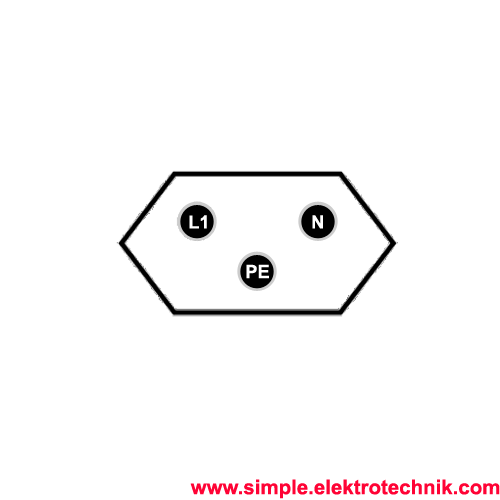

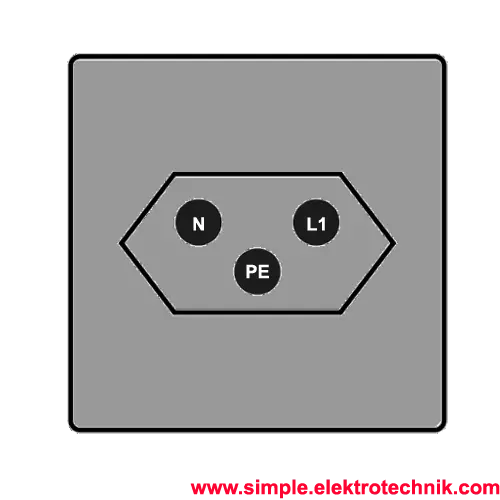

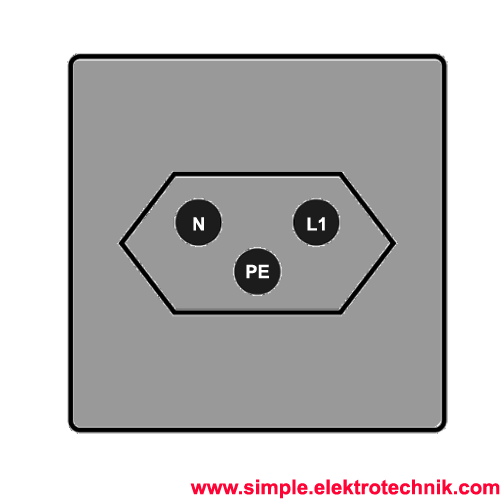

Die Anordnung der Anschlüsse eines T13 / T23 Steckers von links nach rechts ist. | Die Anordnung der Anschlüsse einer T13 / T23 Kupplung von links nach rechts ist. | Die Anordnung der Anschlüsse einer T13 / T23 Steckdose von links nach rechts ist. |
Zum Vergrößern der Bilder einfach auf die Bilder klicken
Polarität / Drehsinn von Typ 15 / Typ 25 Steckern, Kupplungen und Steckdosen
Bei Typ 15 / T25 Steckern ist die Polarität relevant. Der Stecker hat fünf Stifte: vier flache Stifte für den Strom und einen runden Stift für die Erdung. Die Stifte haben unterschiedliche Höhen, sodass der Stecker nur auf eine bestimmte Art und Weise in die Steckdose passt.
In der Regel sind bei T15 / T25 Stecker, Kupplungen oder Steckdosen die Anschlüsse mit (L1), (L2), (L3), (N) sowie (PE) markiert und beschriftet.
| T15 / T25 Stecker | T15 / T25 Kupplung | T15 / T25 Steckdose |
 |  |  |

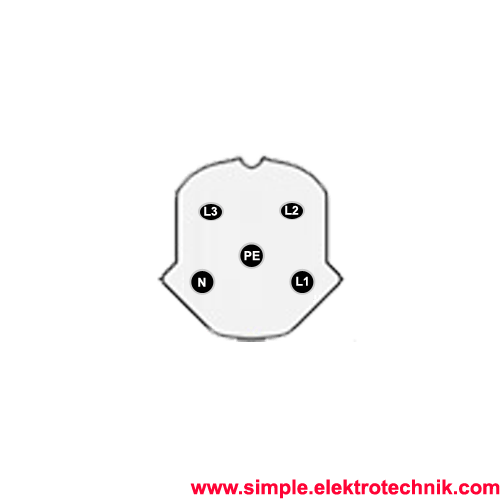

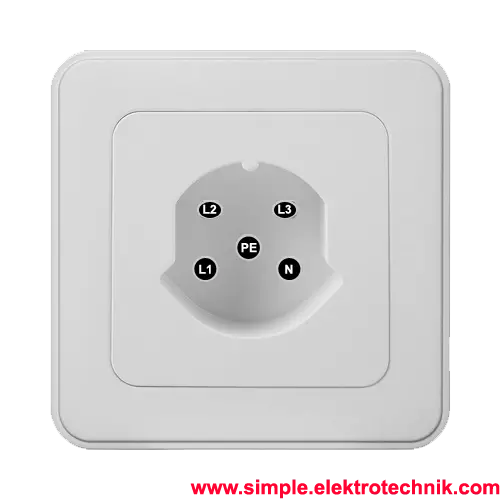

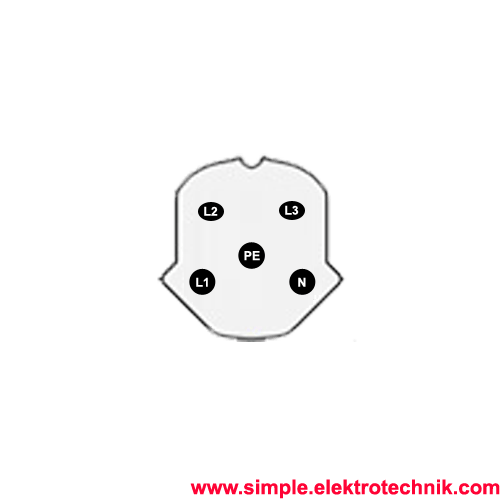

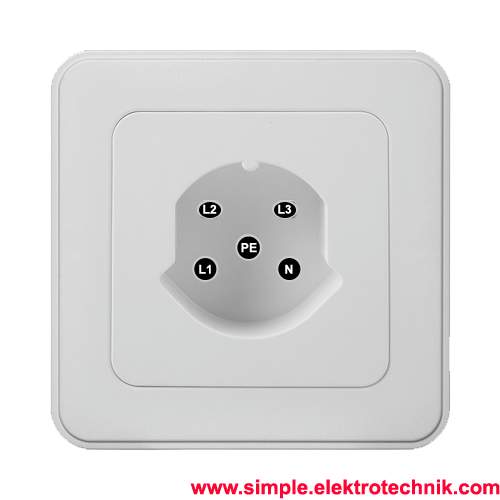

Die Anordnung der Anschlüsse eines T15 / T25 Steckers im Uhrzeigersinn. | Die Anordnung der Anschlüsse einer T15 / T25 Kupplung im Uhrzeigersinn. | Die Anordnung der Anschlüsse einer T15 / T25 Steckdose im Uhrzeigersinn. |
Zum Vergrößern der Bilder einfach auf die Bilder klicken
Nach dem Anschließen von Steckdosen, Steckern oder Kupplungen ist es absolut entscheidend, den Anschluss zu kontrollieren und zu messen.
Bevor Sie die Geräte erstmalig verwenden, sollten Sie die Polarität der Kupplung/Steckdose mit einem geeigneten Messgerät überprüfen. Es ist von höchster Wichtigkeit sicherzustellen, dass der Schutzleiter, die Außenleiter und der Neutralleiter an den richtigen Buchsen angeschlossen sind, um schwerwiegende Fehler zu vermeiden.
Falsche Anschlüsse können zu erheblichen Personen- oder Sachschäden führen. Daher ist es unerlässlich sicherzustellen, dass die Polarität korrekt ist und die Steckdosen sowie Kupplungen einwandfrei funktionieren, um mögliche Risiken zu verhindern.
