Schutzleiterprüfung: Durchgängigkeit und Widerstand
Die Schutzleiterprüfung untersucht, ob der vorgesehene Schutzleiterweg durchgängig und ausreichend niederohmig ist. Sie kann unterbrochene Leiter, fehlende Verbindungen und mangelhafte Kontakte erkennen helfen. Ein normales Gerät kann trotz fehlendem Schutzleiter scheinbar einwandfrei funktionieren – gerade deshalb ist diese Prüfung wichtig.
Ein Durchgangspiepen allein genügt nicht als allgemeiner Prüfnachweis. Benötigt werden ein geeignetes Prüfgerät, ein definierter Messweg und eine zur Anlage beziehungsweise zum Gerät passende Bewertung.
Schutzleiterweg und Messprinzip
Der Schutzleiter verbindet dafür vorgesehene berührbare leitfähige Teile mit dem Schutzleitersystem. Im Fehlerfall bildet er einen Teil des vorgesehenen Fehlerstromwegs. Zusammen mit der passenden Schutzmaßnahme soll dadurch die erforderliche Abschaltung beziehungsweise Schutzwirkung erreicht werden. Er leitet Strom nicht einfach pauschal „irgendwo in die Erde“ ab.
Ein Niederohmprüfgerät speist einen definierten Prüfstrom ein und ermittelt aus der gemessenen Spannung den Widerstand. Anders als bei der Isolationsmessung ist hier ein niedriger Widerstand erwünscht. Die richtige Bewertung hängt unter anderem von Leiterlänge, Querschnitt, Material und Verbindungsstellen ab.
Die Schutzleiterprüfung einer festen Installation und die Prüfung eines elektrischen Geräts sind zu unterscheiden. Prüfaufbau, Prüfstrom und Bewertungsregeln können unterschiedlich sein. Eine für ein bestimmtes Gerät genannte Grenze darf nicht auf jede Gebäudeleitung übertragen werden.
Die Bezeichnung R1 + R2 wird für einen zusammen betrachteten Außenleiter- und Schutzleiterwiderstand verwendet. Dieser Summenwert ist nicht mit dem reinen Schutzleiterwiderstand gleichzusetzen. Welche Messung benötigt wird, legt das Prüfverfahren fest; daraus entsteht keine allgemeine Anleitung zum Herstellen einer Brücke.

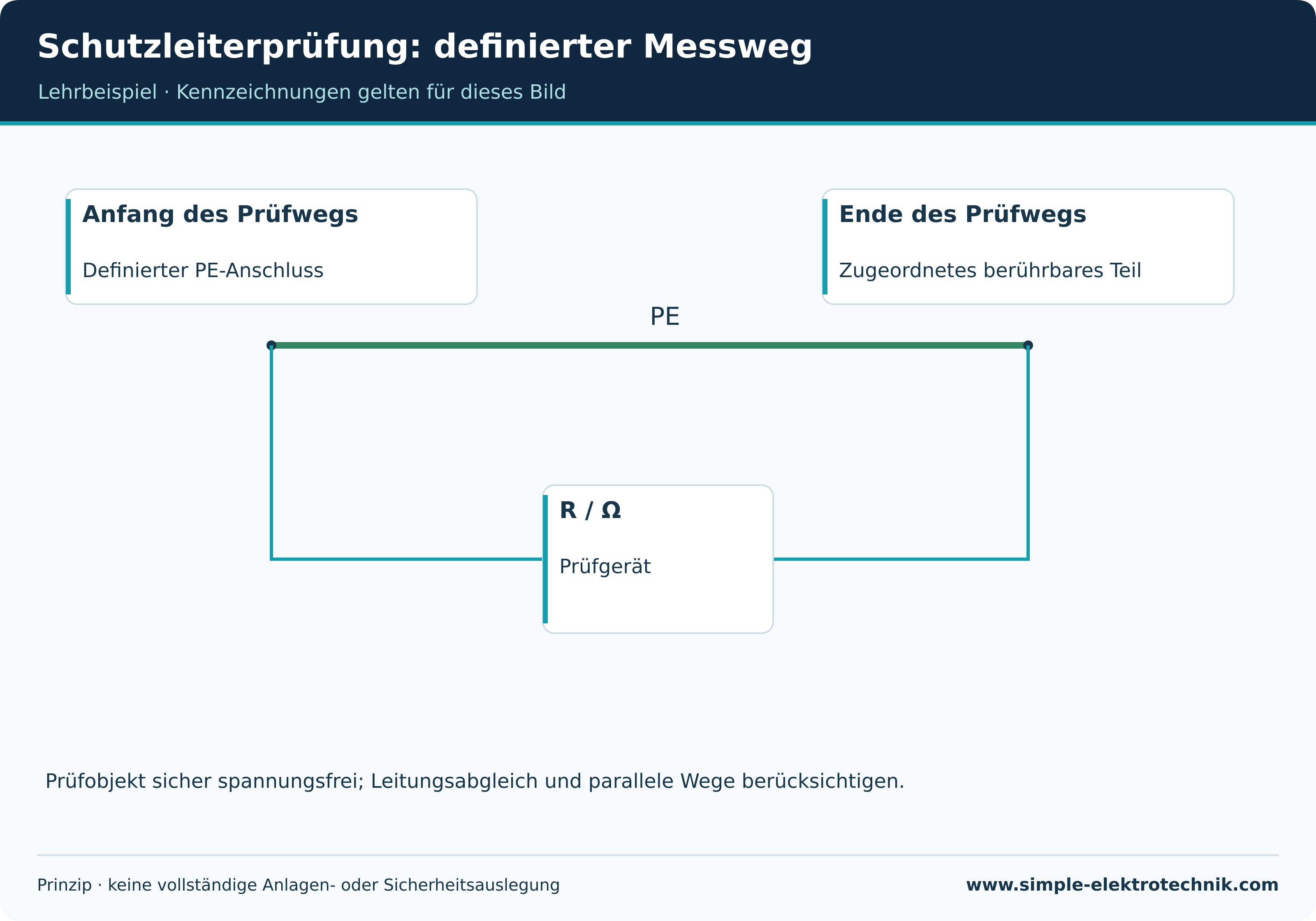

Schutzleiterprüfung: definierter Messweg
Prüfmittel und nachvollziehbare Vorbereitung
Das Prüfgerät muss den Anforderungen des gewählten Verfahrens entsprechen. Dazu gehören geeigneter Prüfstrom, Messbereich, Auflösung und Genauigkeit. Ein Durchgangspieper kann bereits bei einem Widerstand anschlagen, der für den betrachteten Schutzleiterweg nicht akzeptabel wäre. Das akustische Signal ist deshalb nicht mit einem auswertbaren niederohmigen Messwert gleichzusetzen.
Bei niedrigen Widerständen fällt der Messleitungswiderstand besonders ins Gewicht. Eine lange Prüfleitung kann einen wesentlichen Teil der Anzeige verursachen. Die Prüfperson kompensiert ihn nach Geräteanleitung beziehungsweise berücksichtigt ihn nach dem zulässigen Verfahren. Nach Änderungen am Leitungsaufbau wird geprüft, ob der gespeicherte Abgleich noch passt.
Funktionskontrollen mit geeigneten Referenzen unterstützen die Zuverlässigkeit. Sie sind keine vollständige Kalibrierung aller Messbereiche und beseitigen keine Fehler durch falsche Kontaktierung.
Sicherer Ablauf und eindeutige Messwege
Die beschriebene Niederohmmessung erfolgt am sicher freigeschalteten Prüfobjekt. Weitere Einspeisungen und gespeicherte Energie werden berücksichtigt. Notwendige Trennungen gehören in das geplante Verfahren; Schutzleiter werden nicht während des Betriebs versuchsweise abgeklemmt.
- Prüfobjekt, Bezugspunkt und die zu erfassenden Schutzleiterverbindungen eindeutig festlegen.
- Sichtbaren Zustand, Befestigung und relevante Anschlüsse beurteilen.
- Sichere Freischaltung und Spannungsfreiheit herstellen beziehungsweise feststellen.
- Prüfgerät und Messleitungen kontrollieren, passende Funktion und Leitungsabgleich wählen.
- Die definierten Messpunkte zuverlässig kontaktieren und stabile Widerstandswerte erfassen. Beschichtungen nicht beliebig beschädigen.
- Auffälligkeiten eingrenzen, alle vorübergehend getrennten Schutzverbindungen wiederherstellen und die notwendigen Abschlusskontrollen durchführen.
Bei einem Gerät können mehrere zugängliche leitfähige Teile getrennt zu prüfen sein. Bei einer Installation beweist ein guter Wert an einer Steckdose nicht die Durchgängigkeit sämtlicher anderer Abzweige. Der Prüfplan bestimmt den notwendigen Umfang.
Parallele Wege und Bewertung
Warum ein guter Wert täuschen kann
Metallische Verbindungen, Potentialausgleich oder angeschlossene Geräte können einen zusätzlichen Rückweg bilden. Dann kann die Messung einen niedrigen Widerstand anzeigen, obwohl der eigentlich vorgesehene Schutzleiter beschädigt ist. Die Messung muss deshalb dem beabsichtigten Leiterweg eindeutig zugeordnet werden.
Notwendige Maßnahmen gegen parallele Messwege werden fachlich geplant. Ein pauschales Abklemmen aller Erdungs- oder Potentialausgleichsverbindungen ist keine sichere allgemeine Anleitung.
| Beobachtung | Was untersucht wird |
|---|---|
| Hoher Wert | Leiterlänge, Querschnitt, Übergangsstellen, Kontaktierung und Leitungsabgleich |
| Schwankender Wert | Lose Verbindung, Messkontakt oder unterbrochene Leiterstruktur |
| Unerwartet niedriger Wert | Erfasster Messweg und mögliche parallele Verbindungen |
| Kein Durchgang | Messaufbau, Prüfleitung und tatsächliche Unterbrechung |
Ein niedriger Schutzleiterwiderstand allein bestätigt nicht die Einhaltung aller Abschaltbedingungen. Die Schleifenimpedanzmessung untersucht einen anderen, umfassenderen Stromweg. Auch Isolation und gegebenenfalls RCD-Funktion bleiben getrennte Prüfpunkte.

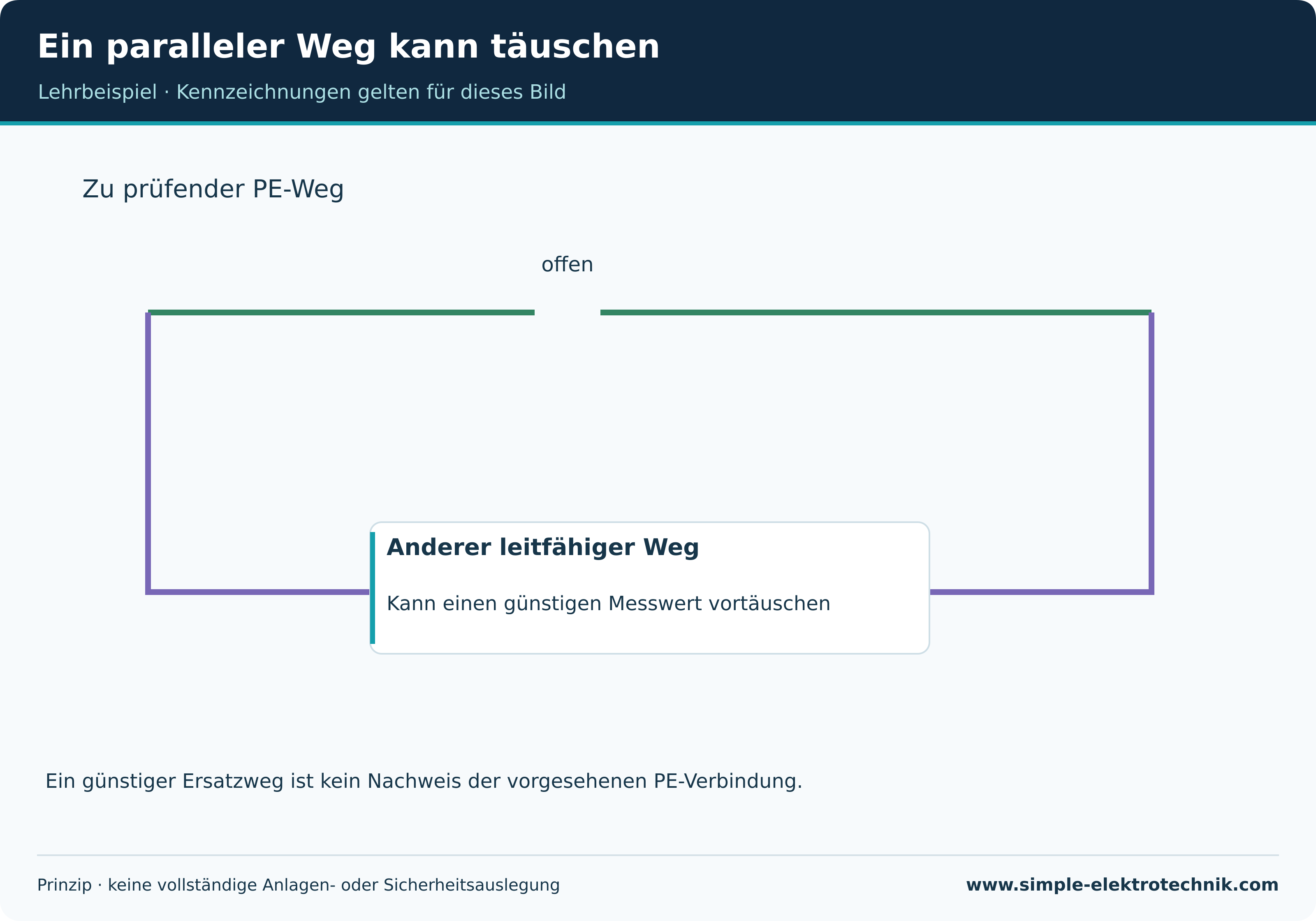

Ein paralleler Weg kann täuschen
Dokumentation und häufige Fragen
Dokumentiert werden Prüfobjekt, Bezugspunkt und Messstellen, Verfahren, Prüfstrom soweit erforderlich, Leitungsabgleich, Widerstand in Ω, Prüfgerät und Bewertung. Temporäre Trennungen und deren Wiederherstellung müssen nachvollziehbar bleiben. Nicht geprüfte Teile sind als solche zu benennen.
Reicht ein normaler Multimeter-Pieper?
Nicht als allgemeiner Ersatz für die vorgeschriebene Schutzleiterprüfung. Ein Ton sagt weder den genauen Widerstand noch die Eignung des Prüfstroms aus.
Gibt es einen Grenzwert für jeden Schutzleiter?
Nein. Der erforderliche Nachweis richtet sich nach Prüfobjekt und Verfahren. Eine universelle Ohmzahl ohne Bezug zu Leiterweg und Anwendung wäre irreführend.
Bedeutet Schutzklasse II einen fehlenden Schutzleiterfehler?
Nicht grundsätzlich. Schutzklasse II beruht auf doppelter oder verstärkter Isolierung und hat ein anderes Schutzkonzept. Ein dafür konstruiertes Gerät wird nicht einfach wie Schutzklasse I bewertet. Die Schutzklassenübersicht erklärt den Unterschied.
