Der korrekte Anschluss eines Bewegungsmelders

Anleitung zum Einbauen und Anschließen eines Bewegungsmelders:

Ein Wechselschalter ist eine einfache Art von elektrischem Schalter, der verwendet wird, um eine elektrische Verbindung zwischen zwei verschiedenen Schaltzuständen herzustellen. Er ermöglicht es, eine elektrische Last wie eine Lampe oder eine Steckdose von zwei verschiedenen Schaltstellen aus zu steuern.

Ein typisches Beispiel für die Verwendung eines Wechselschalters ist die Steuerung einer Lampe von ein oder zwei verschiedenen Stellen. Beispielsweise von oben und unten einer Treppe aus. Wenn der Schalter in der einen Position steht, ist die Lampe eingeschaltet. Und wenn er in die andere Position geschaltet wird, wird die Lampe ausgeschaltet. Der Wechselschalter ermöglicht es also, den Schaltzustand der Lampe von beiden Stellen aus zu steuern.

Der Bewegungsmelder

Der Bewegungsmelder simple elektrotechnik



Aufbau und Funktion eines Bewegungsmelders:

Ein Bewegungsmelder besteht aus verschiedenen Komponenten, die in Kombination seine Funktion ermöglichen:

Der Bewegungsmelder setzt sich aus folgenden Hauptkomponenten zusammen:



aufbau und funktion simple elektrotechnik
  • Bewegungssensor

  • Signalverarbeitungseinheit

  • Schaltausgang

  • Potenziometer für die Einschaltdauer
  • Potenziometer für die Umgebungshelligkeit

  • Potenziometer für die Empfindlichkeit





Der Bewegungssensor ist das Herzstück des Melders. Es gibt verschiedene Arten von Sensoren, wie den passiven Infrarotsensor (PIR) oder den Mikrowellensensor. Der PIR-Sensor reagiert auf Infrarotstrahlung, die von sich bewegenden Objekten, wie Menschen, abgestrahlt wird. Der Mikrowellensensor sendet kontinuierlich Mikrowellen aus und erkennt Veränderungen im reflektierten Signal, die durch Bewegungen hervorgerufen werden.

Die erfassten Signale des Bewegungssensors werden von der Signalverarbeitungseinheit analysiert und interpretiert. Hierbei wird überprüft, ob es sich um relevante Bewegungen handelt oder ob es lediglich störende Faktoren wie Tiere oder vorbeifahrende Fahrzeuge sind. Die Signalverarbeitung ermöglicht eine gewisse Intelligenz des Bewegungsmelders, um Fehlalarme zu minimieren.

Wenn die Signalverarbeitungseinheit eine relevante Bewegung erkennt, aktiviert sie den Schaltausgang. Dieser Schaltausgang liefert ein elektrisches Signal, das dazu verwendet wird, angeschlossene Verbraucher oder Geräte zu steuern. Typischerweise wird er verwendet, um Beleuchtung einzuschalten, Alarmanlagen zu aktivieren oder andere elektrische Geräte zu starten.



Funktionsweise:
Wenn sich eine Person oder ein Objekt im Erfassungsbereich des Bewegungsmelders bewegt, registriert der Bewegungssensor die Änderung im Umgebungsfeld, sei es durch Infrarotstrahlung oder reflektierte Mikrowellen. Die Signalverarbeitungseinheit analysiert die erfassten Signale, um festzustellen, ob es sich um eine relevante Bewegung handelt und nicht um eine unbedeutende Störung.

Bei einer als relevant erkannten Bewegung aktiviert die Signalverarbeitungseinheit den Schaltausgang, der das angeschlossene elektrische Gerät oder den Verbraucher einschaltet. Die Zeitspanne, wie lange der Schaltausgang aktiv bleibt, kann je nach Einstellung variieren, und danach schaltet sich der Verbraucher automatisch wieder ab.

Die Kombination dieser Komponenten ermöglicht es dem Bewegungsmelder, auf Bewegungen in seinem Erfassungsbereich zu reagieren und somit in verschiedenen Anwendungen wie Beleuchtungssteuerung, Sicherheitssystemen oder energiesparenden Automatisierungen eingesetzt zu werden.



Bewegungsmelder sind praktische Geräte, die oft über einen integrierten Dämmerungsschalter verfügen, um die Beleuchtung nur bei Dunkelheit zu aktivieren. Wenn sich eine Wärmequelle im Erfassungsbereich bewegt, schaltet der Bewegungsmelder die Beleuchtung für eine einstellbare Zeitdauer ein und schaltet sie nach Ablauf dieser Zeit automatisch wieder aus.

Die meisten Bewegungsmelder bieten ihren Nutzern zwei Einstellungsmöglichkeiten:

Einschaltdauer:
Mit dieser Einstellung kann festgelegt werden, wie lange der Verbraucher, zum Beispiel die Beleuchtung, eingeschaltet bleiben soll.

Umgebungshelligkeit (Hell-Dunkel-Grenze):
Durch diese Einstellung wird definiert, ab welcher Dunkelheit der Bewegungsmelder aktiviert werden soll.

Ein weiterer einstellbarer Parameter ist die Empfindlichkeit, die bestimmt, wie schnell der Bewegungsmelder auf erkannte Bewegungen reagieren soll.

In den meisten Bewegungsmeldern beginnt die Einschaltdauer zu zählen, sobald die letzte Bewegung erkannt wurde. Falls der Melder danach eine neue Bewegung erkennt, wird der Zähler zurückgesetzt. Dies gewährleistet, dass der Verbraucher nicht ausgeschaltet wird, solange sich eine Person für längere Zeit im Erfassungsbereich des Bewegungsmelders aufhält.

Die vielfältigen Einstellungsmöglichkeiten machen Bewegungsmelder äußerst anpassungsfähig und ermöglichen eine effiziente Nutzung der Beleuchtung oder anderer elektrischer Verbraucher, wodurch Energie gespart wird und die Sicherheit erhöht wird.



Der richtige Anschluss eines Bewegungsmelders:

Der korrekte Anschluss eines Bewegungsmelders erfordert ebenfalls Sorgfalt und das Befolgen der Anleitung des Herstellers, um eine ordnungsgemäße Funktion sicherzustellen. Hier ist eine leicht verständliche Anleitung für den korrekten Anschluss eines Bewegungsmelders:

verdrahtung simple elektrotechnik
  1. Die Abdeckung der Schalterdose, in der der Bewegungsmelder eingebaut werden soll, wird entfernt.

  2. Die Positionen der Anschlüsse auf dem Bewegungsmelder werden beachtet. In der Regel gibt es drei Anschlüsse: der Eingangsanschluss (L), der Ausgangsanschluss (L↓) und der Neutralleiteranschluss (N).

  3. Der Außenleiter (Phase) des Stromkreises wird mit dem Eingangsanschluss (L) des Bewegungsmelders verbunden.

  4. Der Ausgangsanschluss (L↓) des Bewegungsmelders wird mit dem Verbraucher oder der Leuchte verbunden, die gesteuert werden soll. Dieser Ausgangsschalter schaltet die Stromzufuhr zur Lampe ein oder aus.

  5. Der Neutralleiteranschluss (N) des Bewegungsmelders wird mit dem Neutralleiter des Stromkreises verbunden. In einigen Fällen kann dies optional sein, je nachdem, ob der Bewegungsmelder eine separate Stromversorgung benötigt oder nicht.

  6. Falls der Bewegungsmelder über weitere Funktionen oder Einstellungen verfügt, wie z.B. die Einstellung der Schaltzeit oder der Erfassungsreichweite, werden diese gemäß den Herstellerangaben eingestellt.

  7. Es wird sorgfältig überprüft, ob alle Verbindungen fest und sicher sind. Geeignete Verbindungsklemmen oder Schraubverbindungen werden verwendet.

Der korrekte Anschluss des Bewegungsmelders gewährleistet eine reibungslose Funktion, indem er die angeschlossene Lampe oder den Verbraucher entsprechend der erkannten Bewegung ein- oder ausschaltet. Bei Unsicherheiten oder Hilfebedarf ist es ratsam, einen Fachmann hinzuzuziehen, um mögliche Fehler zu vermeiden und eine sichere Installation zu gewährleisten.



Schaltbild Bewegungsmelder einfache Schaltung

Schaltbild Bewegungsmelder simple elektrotechnik

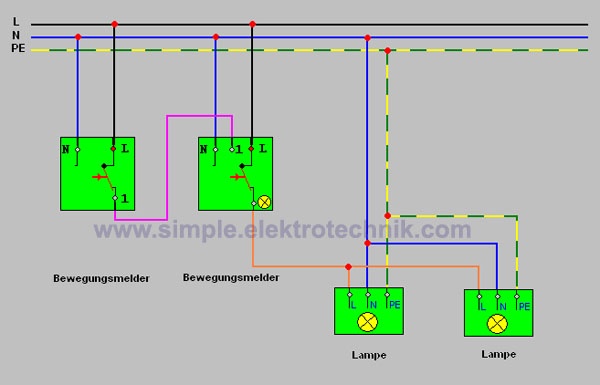

Schaltbild mit 2 Bewegungsmelder

Schaltbild von 2 Bewegungsmelder simple elektrotechnik

In dieser Schaltung werden zwei Bewegungsmelder verwendet, um eine, zwei oder eine beliebige Anzahl von Lampen einzuschalten. Es ist wichtig, geeignete Bewegungsmelder auszuwählen. Wenn Bewegungsmelder 1 eine Bewegung erkennt, sendet er ein Signal an Bewegungsmelder 2, der daraufhin die Lampen einschaltet.







Anleitung zum Einbauen und Anschließen eines Bewegungsmelders:



aufbauen simple elektrotechnik
  1. Stellen Sie sicher, dass die Stromversorgung für den Schaltkreis, in dem der Bewegungsmelder installiert werden soll, ausgeschaltet ist. Schalten Sie den entsprechenden Leistungsschutzschalter aus oder entfernen Sie die Sicherung.

  2. Entfernen Sie die Abdeckung der Schalterdose, um Zugang zu den Verkabelungen zu erhalten.

  3. Nehmen Sie den Bewegungsmelder aus der Verpackung und überprüfen Sie, ob er vollständig und unbeschädigt ist.

  4. Identifizieren Sie die Anschlüsse auf dem Bewegungsmelder. In der Regel gibt es drei Anschlüsse: den Eingangsanschluss (L), den Ausgangsanschluss (L↓) und den Neutralleiteranschluss (N).

  5. Überprüfen Sie die Anleitung des Herstellers, um die korrekten Anschlüsse zu identifizieren. Der Eingangsanschluss wird normalerweise als "L" gekennzeichnet, während die anderen Anschlüsse entsprechend beschriftet sein können.

  6. Verbinden Sie den Eingangsanschluss (L) des Bewegungsmelders mit dem Außenleiter (Phase) des Stromkreises. Stellen Sie sicher, dass die Verbindung sicher und fest ist.

  7. Verbinden Sie den Ausgangsanschluss (L↓) des Bewegungsmelders mit der Phase der zu steuernden Last, zum Beispiel einer Lampe oder einem anderen elektrischen Verbraucher.

  8. Der Neutralleiteranschluss (N) des Bewegungsmelders wird mit dem Neutralleiter des Stromkreises verbunden. In einigen Fällen kann dies optional sein, je nachdem, ob der Bewegungsmelder eine separate Stromversorgung benötigt oder nicht.

  9. Überprüfen Sie sorgfältig, ob alle Verbindungen fest und sicher sind. Verwenden Sie geeignete Verbindungsklemmen oder Schraubverbindungen.

  10. Befestigen Sie die Abdeckung der Schalterdose wieder an ihrem Platz.

  11. Schalten Sie die Stromversorgung wieder ein, indem Sie den Leistungsschutzschalter einschalten oder die Sicherung einsetzen.

  12. Testen Sie den Bewegungsmelder, um sicherzustellen, dass er ordnungsgemäß funktioniert. Bewegen Sie sich im Erfassungsbereich des Melders, um zu sehen, ob er die angeschlossene Last entsprechend ein- und ausschaltet.

Achten Sie darauf, dass der Bewegungsmelder richtig montiert und ausgerichtet ist, um eine effektive Erfassung von Bewegungen zu gewährleisten. Die genaue Vorgehensweise kann je nach Hersteller und Modell variieren, daher ist es wichtig, die spezifischen Anweisungen des Bewegungsmelder-Herstellers zu befolgen.





anwendungen simple elektrotechnik
Bewegungsmelder haben vielfältige Anwendungen in der Elektrotechnik.
Hier sind einige Beispiele:

Bewegungsmelder haben vielfältige Anwendungen in der Elektrotechnik und bieten eine bequeme und effiziente Möglichkeit, elektrische Stromkreise zu steuern. Hier sind einige Beispiele:

  • Beleuchtungssteuerung. Bewegungsmelder werden häufig in Beleuchtungsschaltungen eingesetzt. Sie ermöglichen es, das Licht automatisch einzuschalten, wenn sich Personen oder Objekte in ihrem Erfassungsbereich bewegen. Sobald keine Bewegung mehr erkannt wird, schaltet der Bewegungsmelder das Licht wieder aus. Dies spart Energie, da die Beleuchtung nur dann aktiviert wird, wenn sie tatsächlich benötigt wird.

  • Sicherheitsbeleuchtung. In Sicherheitssystemen spielen Bewegungsmelder eine wichtige Rolle. Sie werden beispielsweise verwendet, um Bereiche wie Eingänge, Garagen oder Außenbereiche mit Sicherheitsbeleuchtung auszustatten. Wenn sich jemand dem überwachten Bereich nähert, schaltet der Bewegungsmelder das Licht ein, was potenzielle Eindringlinge abschrecken kann.

  • Energiesparende Beleuchtungssteuerung. Bewegungsmelder werden auch in energieeffizienten Beleuchtungssystemen eingesetzt. In Büros, Fluren oder öffentlichen Gebäuden schalten sie das Licht nur dann ein, wenn Menschen sich in der Nähe befinden. Sobald der Bereich verlassen wird, schaltet der Melder das Licht automatisch aus, um Energieverschwendung zu vermeiden.

  • Automatische Türöffnung. Bewegungsmelder finden Anwendung in automatischen Türöffnungssystemen, beispielsweise in Supermärkten oder öffentlichen Gebäuden. Wenn eine Person sich der Tür nähert, erkennt der Bewegungsmelder die Annäherung und löst die Öffnung der Tür aus.

  • Überwachungssysteme. Bewegungsmelder werden auch in Überwachungssystemen verwendet. Sie können in Verbindung mit Kameras oder Alarmsystemen eingesetzt werden, um ungewöhnliche Bewegungen in bestimmten Bereichen zu erkennen und entsprechende Maßnahmen auszulösen.

Die vielfältigen Anwendungen von Bewegungsmeldern machen sie zu einer äußerst nützlichen und praktischen Komponente in der Elektrotechnik. Sie tragen nicht nur zur Sicherheit bei, sondern ermöglichen auch eine effiziente Nutzung von Energie in verschiedenen Bereichen des täglichen Lebens und der Industrie.
