Die Induktive Einzelschaltung: Einfach und korrekt verdrahten

Anleitung zum Verdrahten und Testen einer induktiven Einzelschaltung von Leuchtstofflampen

Die induktive Einzelschaltung ist eine spezielle Schaltungsart, die zur Beleuchtung mit Leuchtstofflampen verwendet wird.
Anders als bei der DUO-Schaltung wird hier nur eine einzelne Leuchtstofflampe betrieben, die über ein induktives Vorschaltgerät (Drosselspule) angeschlossen wird.

Der Zweck der induktiven Einzelschaltung besteht darin, den Betrieb der Leuchtstofflampe effizient und flimmerfrei zu gestalten.
Das induktive Vorschaltgerät gleicht die Phasenverschiebung des Stroms aus. Die normalerweise bei Leuchtstofflampen auftritt.
Dies führt zu einer gleichmäßigen Stromversorgung und verhindert Flimmern und den stroboskopischen Effekt.

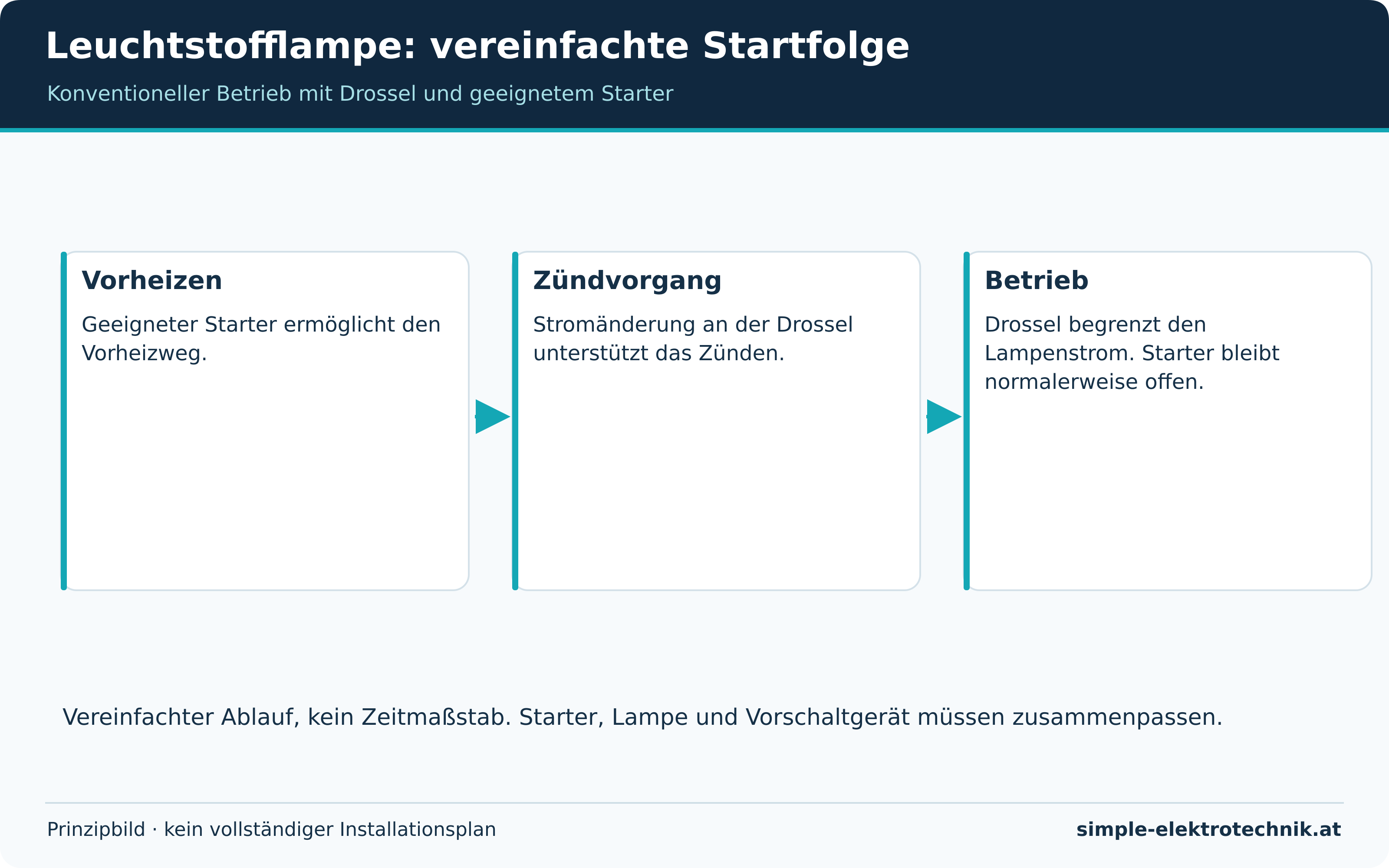

Aufbau und Funktion einer induktiven Einzelschaltung für Leuchtstofflampen:

Die induktive Einzelschaltung ermöglicht den Betrieb einer einzelnen Leuchtstofflampe.
Dabei wird die Lampe über ein induktives Vorschaltgerät betrieben. Das als Drosselspule bekannt ist.
Die Drosselspule dient dazu, den Stromfluss zu begrenzen und die Phasenverschiebung zu kompensieren.



aufbau und funktion simple elektrotechnik



Der Aufbau einer induktiven Einzelschaltung ist recht einfach. Da nur eine Lampe und ein Vorschaltgerät benötigt werden.
Die Drosselspule wird in Serie mit der Leuchtstofflampe geschaltet. Und begrenzt den Stromfluss, um die Lampe effizient und flimmerfrei zu betreiben.



Funktionsprobe einer induktiven Einzelschaltung.

Um sicherzustellen, dass die induktive Einzelschaltung einwandfrei funktioniert. Empfiehlt es sich, eine gründliche Funktionsprobe durchzuführen.
Hierzu können Sie wie folgt vorgehen.





Verdrahtung überprüfen. Stellen Sie sicher, dass die Verdrahtung der Schaltung korrekt erfolgt ist. Und alle Komponenten ordnungsgemäß miteinander verbunden sind.



Stromversorgung einschalten. Schalten Sie die Stromversorgung ein und beobachten Sie, ob die Leuchtstofflampe ordnungsgemäß zündet. Achten Sie darauf, dass sie ohne Flimmern oder Verzögerungen betrieben wird.



Flimmerfreiheit überprüfen. Achten Sie während des Betriebs darauf, dass die Leuchtstofflampe flimmerfrei ist. Ein flackerndes Licht kann auf eine fehlerhafte Verdrahtung hinweisen



Stroboskopischen Effekt vermeiden. Stellen Sie sicher, dass während des Betriebs kein stroboskopischer Effekt auftritt.
Ein solcher Effekt kann bei falscher Verdrahtung oder defekten Komponenten auftreten.

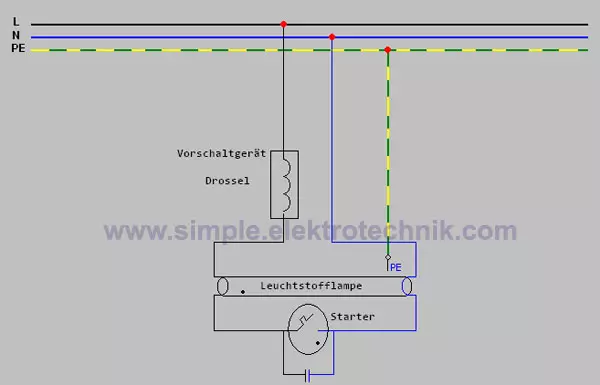

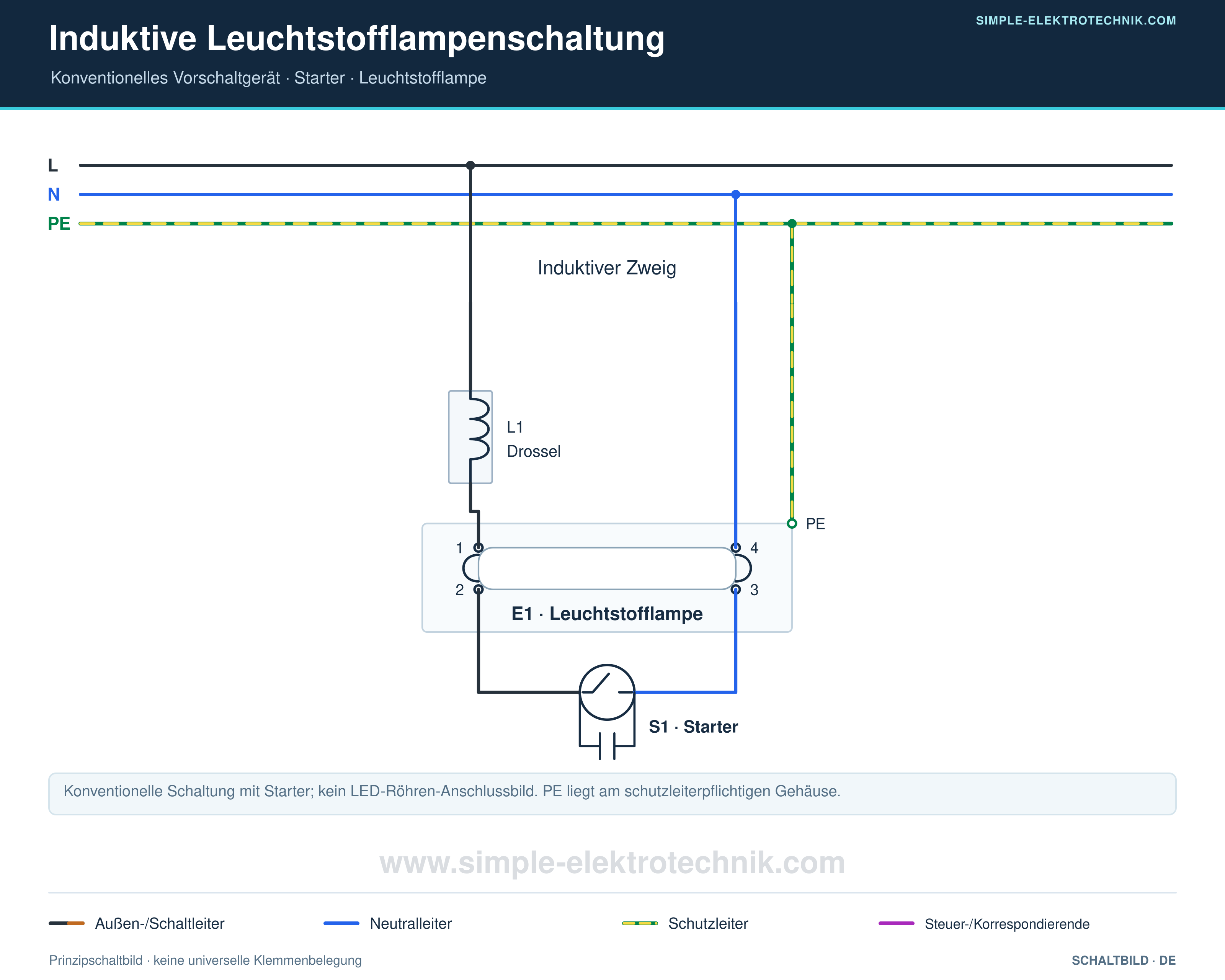

Schaltbild einer induktiven Einzelschaltung von Leuchtstofflampen

schaltung induktive einzelschaltung leuchtstofflampe simple elektrotechnik





Verdrahtung einer induktiven Einzelschaltung von Leuchtstofflampen:

Die Verdrahtung einer induktiven Einzelschaltung erfordert eine ordnungsgemäße Verbindung der einzelnen Komponenten. Folgende Schritte sind zu beachten, um eine reibungslose Funktion zu gewährleisten:



verdrahtung simple elektrotechnik
  • Anschluss der Leuchtstofflampen an die Vorschaltgeräte.
    Die Leuchtstofflampen sollten gemäß den Anschluss Diagrammen mit den entsprechenden Vorschaltgeräten verbunden werden. Stellen Sie sicher, dass die korrekten Anschlüsse verwendet werden, um die Phasenverschiebung aufzuheben.

  • Parallelschaltung der Vorschaltgeräte.
    Nachdem die Leuchtstofflampen korrekt angeschlossen wurden, sollten die Vorschaltgeräte parallel geschaltet werden. Dies bedeutet, dass die Eingänge aller Vorschaltgeräte miteinander verbunden werden und ebenso die Ausgänge. Dadurch wird sichergestellt, dass der Strom gleichmäßig auf die Lampen verteilt wird.

  • Anschluss an die Stromversorgung:
    Verbinden Sie nun die parallel geschalteten Vorschaltgeräte mit der Stromversorgung. Achten Sie dabei auf eine sichere und zuverlässige Verbindung. Es empfiehlt sich, vorher die Stromzufuhr zu unterbrechen, um das Risiko von Stromschlägen zu minimieren.





Eine sorgfältige Verdrahtung gewährleistet nicht nur eine reibungslose Funktion der induktiven Einzelschaltung, sondern auch die Sicherheit aller Benutzer. Vergessen Sie daher nicht. Vor Inbetriebnahme der Schaltung alle Verbindungen nochmals gründlich zu überprüfen.



Bitte beachten Sie, dass es sich hierbei um eine allgemeine Anleitung handelt. Für spezifische Informationen und detaillierte Anschluss Diagramme sollten Sie die Hersteller Dokumentation oder fachkundige Unterstützung hinzuziehen.





Funktionsprobe einer induktiven Einzelschaltung von Leuchtstofflampen:

Um sicherzustellen, dass die induktiven Einzelschaltung einwandfrei funktioniert, empfiehlt es sich, eine gründliche Funktionsprobe durchzuführen. Dies gewährleistet nicht nur die ordnungsgemäße Verdrahtung, sondern auch eine optimale Leistung. Im Folgenden finden Sie eine Anleitung zur Funktionsprüfung der induktiven Einzelschaltung, die Schritt für Schritt erklärt wird.



funktionsprobe simple elektrotechnik
  • Zu Beginn ist es wichtig, die Verdrahtung der induktiven Einzelschaltung zu überprüfen. Alle Anschlüsse sollten sorgfältig kontrolliert werden. Um sicherzustellen, dass sie richtig verbunden sind. Eine falsche Verdrahtung kann zu Fehlfunktionen führen. Es ist ratsam, die Stromversorgung vor der Überprüfung auszuschalten. Um mögliche Gefahren zu vermeiden.

  • Nachdem die Verdrahtung überprüft wurde, kann die Stromversorgung eingeschaltet werden. Dabei sollte beobachtet werden, ob die Leuchtstofflampen ordnungsgemäß zünden. Ein flackerndes Licht oder eine unzureichende Zündung können auf Probleme hinweisen. Und sollten genauer untersucht werden. Falls solche Probleme auftreten, ist es empfehlenswert, die Verdrahtung erneut zu überprüfen.

  • Zusätzlich zur Überprüfung der Zündung ist es auch wichtig, den Leistungsfaktor zu messen. Ein hoher Leistungsfaktor, der nahe bei 0,95 liegt. Zeigt an, dass die Schaltung die Energie effizient nutzt. Hierfür kann ein entsprechendes Messgerät verwendet werden. Falls der gemessene Wert deutlich von 0,95 abweicht, könnte dies auf eine fehlerhafte Schaltung hinweisen.



Falls Probleme bei der Funktionsprobe auftreten, sollten Sie mögliche Fehlerquellen identifizieren. Überprüfen Sie erneut die Verdrahtung, um sicherzustellen, dass alle Komponenten korrekt verbunden sind.

Beachten Sie dabei auch die Polarität der Anschlüsse. Des Weiteren kann es hilfreich sein, die verwendeten Lampen auf ihre Funktionstüchtigkeit zu prüfen. Ersetzen Sie gegebenenfalls defekte Lampen.

Durch eine sorgfältige Durchführung der Funktionsprobe können Sie sicherstellen, dass die induktive Einzelschaltung einwandfrei arbeitet. Und optimale Ergebnisse erzielt. Überprüfen Sie regelmäßig die Funktionalität, um mögliche Probleme frühzeitig zu erkennen und zu beheben.



vorteile nachteile simple elektrotechnik
Vor- und Nachteile einer induktiven Einzelschaltung von Leuchtstofflampen:

Die induktive Einzelschaltung bietet mehrere Vorteile. Zum einen ermöglicht sie eine wirtschaftliche Beleuchtungsanlage, da die Leistungsfaktoren verbessert werden und der Energieverbrauch optimiert wird.



Zum anderen gewährleistet sie ein flackerfreies und sofortiges Zünden der Leuchtstofflampen, was den visuellen Komfort erhöht. Darüber hinaus entsteht kein Brummen und der stroboskopische Effekt wird beseitigt. Was zu einer angenehmen und stabilen Beleuchtung führt.



Vorteile einer induktiven Einzelschaltung:

  • Verbesserte Leistung. Eine induktive Einzelschaltung bietet gegenüber herkömmlichen Schaltungen mehrere Vorteile. Sie ermöglicht eine verbesserte Leistung und Effizienz, da sie zwei separate Stromkreise verwendet, um die Belastung gleichmäßig aufzuteilen. Dadurch kann mehr Energie effektiv genutzt werden, was zu einer höheren Leistungsfähigkeit führt.

  • Flackerfreies und sofortiges Zünden der Leuchtstofflampen. Dank der induktiven Einzelschaltung werden Flimmern und Verzögerungen beim Zünden der Lampen vermieden. Dies führt zu einer sofortigen und zuverlässigen Beleuchtung ohne störende Effekte.

  • Kein Brummen. Im Gegensatz zu manchen anderen Schaltungsarten verursacht die induktive Einzelschaltung kein Brummen oder andere störende Geräusche. Die Beleuchtung bleibt ruhig und angenehm.

  • Kein stroboskopischer Effekt. Durch die Verwendung einer induktiven Einzelschaltung wird der stroboskopische Effekt, der bei manchen Leuchtstofflampen auftreten kann, eliminiert.





Nachteile einer induktiven Einzelschaltung:

  • Komplexität und Kosten. Eine induktive Einzelschaltung ist in der Regel etwas komplexer aufgebaut als herkömmliche Schaltungen. Dies kann zu höheren Kosten bei der Entwicklung, Implementierung und Wartung führen. Zusätzlich werden möglicherweise spezielle Komponenten oder Bauteile benötigt, um die Funktionalität der induktiven Einzelschaltung zu unterstützen. Diese zusätzlichen Kosten sollten bei der Entscheidung für eine induktive Einzelschaltung berücksichtigt werden.

  • Platzbedarf. Aufgrund der Verwendung von zwei separaten Stromkreisen benötigt eine induktive Einzelschaltung in der Regel mehr Platz als eine herkömmliche Schaltung.
    Dies kann ein Problem sein, wenn der verfügbare Raum begrenzt ist, beispielsweise in kompakten elektronischen Geräten oder Systemen.
    Daher sollte die Platzanforderung bei der Planung und Gestaltung eines Systems berücksichtigt werden.

  • Kompatibilitäts Probleme. Bei der Verwendung einer induktiven Einzelschaltung kann es zu Kompatibilitäts Problemen zwischen den beiden Stromkreisen kommen. Unterschiedliche Spannungen, Frequenzen oder Signalpegel können die Funktionalität beeinträchtigen oder zu Störungen führen. Daher ist es wichtig, bei der Auswahl und Integration von Komponenten sorgfältig auf Kompatibilität zu achten. Und mögliche Probleme frühzeitig zu identifizieren.

Trotz einiger potenzieller Nachteile bietet die induktive Einzelschaltung von Leuchtstofflampen eine verbesserte Effizienz und erzeugt eine angenehme Beleuchtung ohne störende Effekte. Es ist wichtig, die spezifischen Anforderungen und Rahmenbedingungen des Systems zu berücksichtigen, um zu entscheiden, ob eine induktive Einzelschaltung die richtige Wahl ist.



Vergleich: Konventionelles Vorschaltgerät vs. Elektronisches Vorschaltgerät

In der Beleuchtungs Industrie werden konventionelle Vorschaltgeräte zunehmend durch elektronische Vorschaltgeräte (EVGs) ersetzt. Diese Entwicklung ist auf die Vielzahl von Vorteilen zurückzuführen, die EVGs bieten.

Ein Hauptvorteil von EVGs liegt in ihrer verbesserten Energie Effizienz. Durch ihre höhere Frequenz wandeln sie den Strom effizienter um. Und reduzieren den Energieverlust im Vergleich zu konventionellen Vorschaltgeräten. Dies führt zu einem geringeren Energieverbrauch, was Kosten senkt und gleichzeitig umweltfreundlicher ist.



Ein weiterer wichtiger Aspekt ist das flimmerfreie Licht, das EVGs erzeugen. Im Gegensatz zu konventionellen Vorschaltgeräten starten Leuchtstofflampen, die mit EVGs betrieben werden, sofort und ohne sichtbares Flackern. Diese flimmerfreie Beleuchtung verbessert den visuellen Komfort erheblich und reduziert die Belastung der Augen, insbesondere bei längerem Einsatz.

Darüber hinaus sorgen EVGs für eine längere Lebensdauer der Leuchtstofflampen. Durch eine sanftere und schonendere Ansteuerung werden die Lampen weniger belastet, was ihre Haltbarkeit erhöht. Dadurch müssen sie seltener ausgetauscht werden, was wiederum Kosten und Aufwand spart.



EVGs bieten auch mehr Flexibilität. Sie verfügen oft über zusätzliche Funktionen wie Dimmbarkeit und die Möglichkeit, verschiedene Arten von Leuchtstofflampen anzuschließen. Dies ermöglicht eine präzisere Anpassung der Beleuchtung an spezifische Anforderungen. Und sorgt für mehr Kontrolle über die Beleuchtungs Umgebung.

Nicht zuletzt sind EVGs auch aus ökologischer Sicht vorteilhaft. Durch ihre höhere Energie Effizienz und die längere Lebensdauer der Lampen. Tragen sie zur Reduzierung des Energieverbrauchs und der Abfallmenge bei. Der Einsatz von EVGs ist somit ein Schritt in Richtung Nachhaltigkeit und Umweltschutz.



Insgesamt sind elektronische Vorschaltgeräte eine fortschrittliche und empfehlenswerte Alternative zu konventionellen Vorschaltgeräten. Ihre Vorteile in Bezug auf Energieeffizienz, flimmerfreies Licht, längere Lampen Lebensdauer, Flexibilität und Umweltfreundlichkeit.

Machen sie zur bevorzugten Wahl für die Beleuchtung mit Leuchtstofflampen. Durch den Einsatz von EVGs können Unternehmen Kosten senken, den Komfort erhöhen und einen Beitrag zum Umweltschutz leisten.

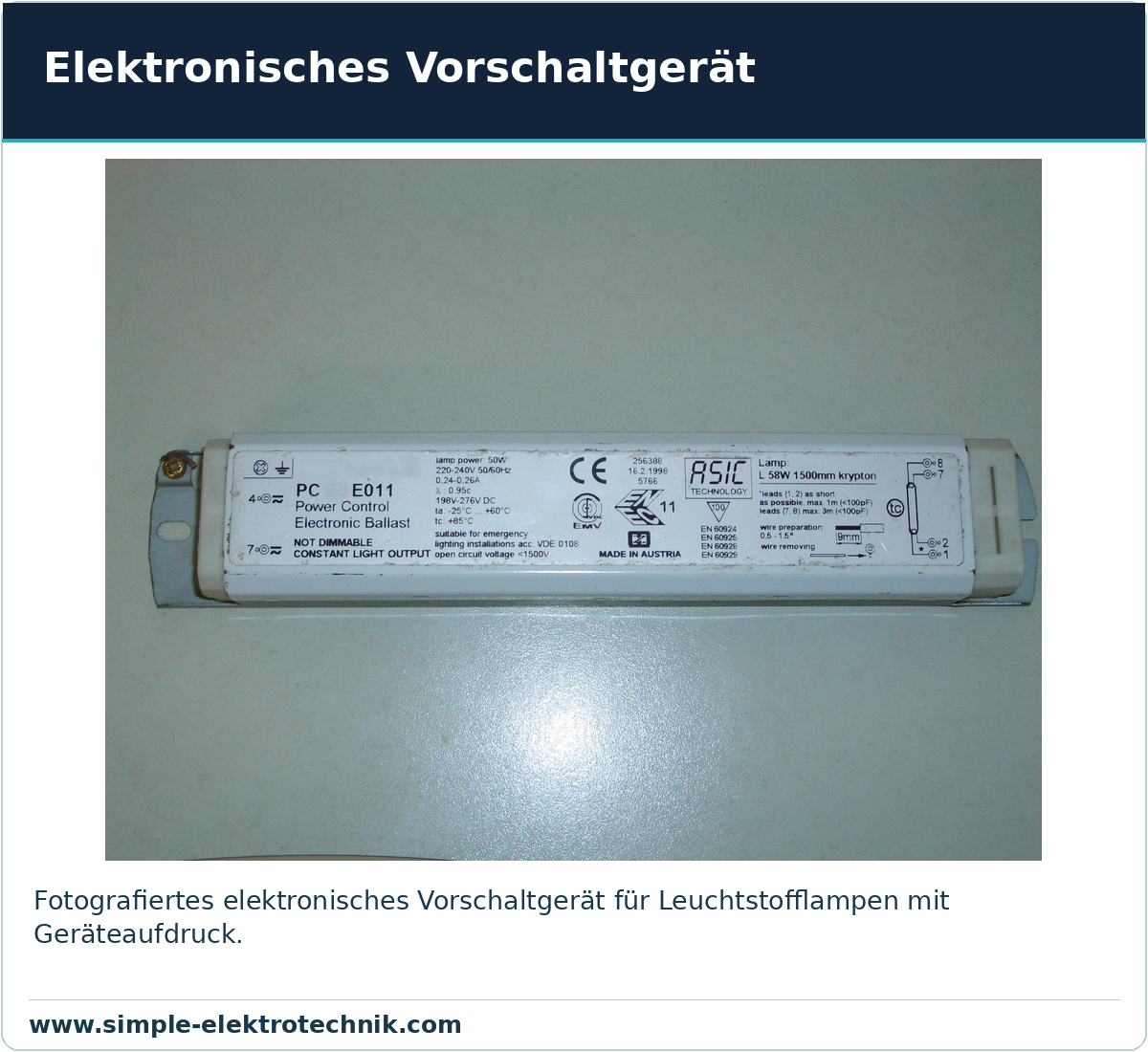

Elektronisches Vorschaltgerät EVG
elektronisches vorschaltgerät für leuchtstoff lampen
