Die Kreuzschaltung: Einfach und korrekt verdrahten

Anleitung zum Verdrahten und Testen einer Kreuzschaltung

Die Kreuzschaltung ist eine nützliche elektrische Schaltung. Sie erlaubt es, einen Verbraucher von drei oder mehr Schaltern ein- oder auszuschalten. Sie findet häufig Anwendung in Zimmern und Fluren.



Aufbau und Funktion einer Kreuzschaltung:

Eine Kreuzschaltung ist eine spezielle Schaltung, die dazu dient, eine Lichtquelle von verschiedenen Positionen aus ein- oder auszuschalten. Die Kreuzschaltung findet oft Anwendung in Treppenhäusern, Fluren oder großen Räumen. Sie ermöglicht eine komfortable und flexible Steuerung des Lichts von verschiedenen Standorten aus.



Der Aufbau einer Kreuzschaltung besteht aus zwei Wechselschaltern, die am Anfang und am Ende der Schaltung positioniert sind. Diese Schalter sind Hauptschalter. Sie erlauben es, das Licht von beiden Enden der Schaltung aus zu kontrollieren. Zusätzlich zu den Wechselschaltern werden beliebig viele Kreuzschalter in der Mitte der Schaltung platziert.



aufbau und funktion simple elektrotechnik

Ein Kreuzschalter besteht aus zwei mechanisch verbundenen einpoligen Umschaltern. Die Umschalter haben eine spezielle Anordnung, die es ermöglicht, zwischen zwei verschiedenen Verbindungen zu wechseln. Diese Verbindungen werden als "gerade" und "gekreuzt" bezeichnet.



In der "geraden" Verbindung sind die Kontakte des ersten Schalters direkt mit den Kontakten des zweiten Schalters verbunden. Dies bedeutet, dass der Stromfluss in gerader Linie verläuft. Links 1 zu Rechts 1 und von Links 2 zu Rechts 2 verläuft. In dieser Stellung sind beide Umschalter synchron geschaltet, was zu einer dauerhaften Verbindung führt.



In der "gekreuzten" Verbindung sind die Kontakte des ersten Schalters mit den Kontakten des zweiten Schalters umgekehrt verbunden. Das bedeutet, dass der Stromfluss gekreuzt wird. Links 1 zu Rechts 2 und Links 2 zu Rechts 1.



Diese Stellung ermöglicht es, das Licht von verschiedenen Positionen aus einzuschalten. Indem die Schalter in unterschiedlichen Stellungen betätigt werden.



Wechselschalter werden am Anfang und Ende der Schaltung eingesetzt, während Kreuzschalter in der Mitte verwendet werden. Dadurch können Benutzer das Licht von verschiedenen Positionen aus steuern. Wenn einer der Schalter gedrückt wird, ändert sich der Zustand des Kreuzschalters. Dadurch verändern sich die Verbindungen zwischen den Kontakten.



Dies ermöglicht eine flexible Lichtsteuerung. Da das Licht von verschiedenen Positionen ein- und ausgeschaltet werden kann, unabhängig von seinem aktuellen Zustand.

Insgesamt ermöglicht die Kreuzschaltung eine praktische und vielseitige Steuerung von Beleuchtungen in größeren Räumen. Sie bietet Benutzern die Möglichkeit, das Licht von mehreren Stellen aus und einzuschalten. Dies erhöht den Komfort und die Bequemlichkeit.



Schaltbild einer Kreuzschaltung

schaltung kreuzschaltung simple elektrotechnik





Verdrahtung einer Kreuzschaltung:

Hier wird ein Beispiel für eine Variante mit 3 Schaltstellen präsentiert. Um die Kreuzschaltung zu verdrahten, müssen folgende Schritte befolgt werden:

verdrahtung simple elektrotechnik
  1. Verbinden Sie den Außenleiter (L) mit der Eingangsklemme des ersten Wechselschalters. Dadurch wird der Strom in die Kreuzschaltung eingespeist.

  2. Verbinden Sie den Lampendraht mit der Eingangsklemme des letzten Wechselschalters. Auf diese Weise wird die Lampe mit der Schaltung verbunden und kann ein- und ausgeschaltet werden.

  3. Die beiden korrespondierenden Leiter stellen die Verbindung zwischen den Schaltern her.
    Verbinden Sie die Ausgangsklemmen des ersten Wechselschalters mit dem ersten Kreuzschalter.
    Dadurch wird der Strom zum ersten Kreuzschalter übertragen. Von dort aus führen beide korrespondierenden Leiter zum nächsten Kreuzschalter (abhängig von der Anzahl der Schaltstellen).
    Auf diese Weise wird der Strom von Schalter zu Schalter weitergeleitet.

  4. Schließlich werden die korrespondierenden Leitungen vom letzten Kreuzschalter zum letzten Wechselschalter geführt. Dort werden diese wieder an die Ausgangsklemmen angeschlossen. Dies stellt sicher, dass der Strom ordnungsgemäß zum letzten Wechselschalter gelangt und die Schaltung abgeschlossen ist.





Um eine funktionierende Kreuzschaltung mit drei Schaltstellen zu verdrahten, befolgen Sie bitte die folgenden Schritte.

Dadurch stellen Sie sicher, dass die Schaltung richtig funktioniert.

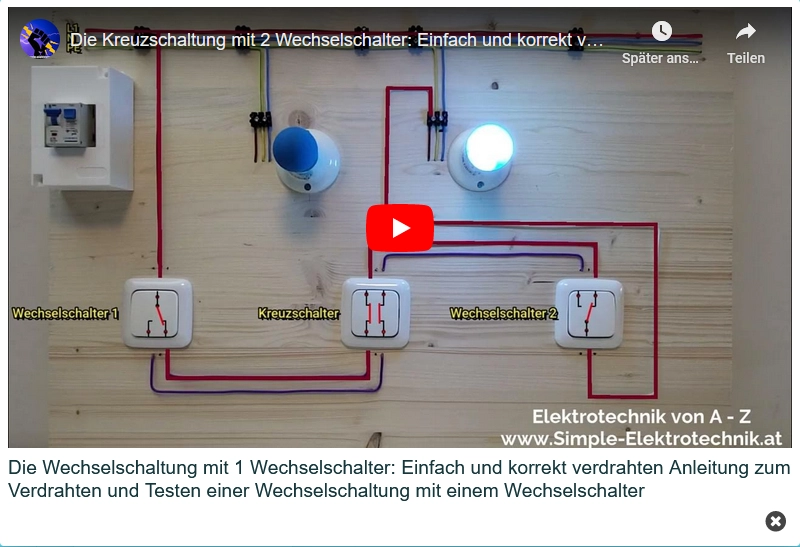

 Video Anleitung für die Kreuzschaltung

Die Kreuzschaltung mit 2 Wechselschalter

Thumbnail Wechselschaltung



Funktionsprobe einer Kreuzschaltung:

Nachdem Sie die Verdrahtung der Kreuzschaltung abgeschlossen haben, ist es wichtig, die Funktion der Schaltung zu überprüfen.
Um dies zu tun, folgen Sie bitte dieser Anleitung zur Funktionsprobe:



funktionsprobe simple elektrotechnik
  1. Schalten Sie nacheinander den ersten, den zweiten und den dritten Schalter ein, bis Sie zum letzten Schalter gelangen.


  2. Schalten Sie nun erneut den ersten Schalter ein. Bei jedem Schalten sollte die Lampe entsprechend ein- oder ausgeschaltet werden.







Sollte die Lampe nicht wie erwartet reagieren, besteht die Möglichkeit eines Verdrahtungs Fehlers.

Überprüfen Sie daher bitte sorgfältig alle Verbindungen. Beachten Sie dabei, dass es äußerst wichtig ist, die Schalter in der richtigen Reihenfolge zu betätigen.

Es ist möglich, dass Sie die Lampe an einer Seite einschalten können. Aber möglicherweise nicht in der Lage sind, sie an der anderen Seite auszuschalten.

Wiederholen Sie den beschriebenen Schaltvorgang insgesamt viermal, indem Sie abwechselnd die Schalter betätigen. Dieser Testvorgang ist von entscheidender Bedeutung, um mögliche Fehler zu entdecken. Es wäre äußerst ärgerlich, wenn Sie bereits Ihr Werkzeug weggelegt haben. Und dann feststellen, dass ein Problem mit der Schaltung besteht.

Durch eine gründliche Funktionsprobe stellen Sie sicher, dass Ihre Kreuzschaltung einwandfrei funktioniert. Und mögliche Fehler frühzeitig erkannt werden können. Dadurch sparen Sie Zeit und verhindern potenzielle Probleme in der Zukunft.



vorteile nachteile simple elektrotechnik
Vor und Nachteile einer Kreuzschaltung:

Bei der Entscheidung für eine Kreuzschaltung sollten nicht nur die Anweisungen zur Verdrahtung und Funktionsprobe beachtet werden. Sondern auch die Vor- und Nachteile sorgfältig abgewogen werden.



Vorteile der Kreuzschaltung:

  • Ein zusätzlicher Stromstoßschalter wird nicht benötigt, was Kosten spart.

  • Mit einer fünfadrigen Leitung (inklusive Schutzleiter). Ermöglicht die Kreuzschaltung den nachträglichen Einbau von Steckdosen, ohne dass die Leitung erneuert werden muss.

  • In historischen Gebäuden können Taster aufgrund ihrer Haptik und Stromstoßschalter aufgrund der Schaltgeräusche auf Akzeptanz Probleme stoßen. Die Kreuzschaltung bietet hier eine Alternative.
    Eine Kreuzschaltung erlaubt das wahlweise Ein- oder Ausschalten von Beleuchtungen an drei oder mehr Schaltstellen.





Nachteile der Kreuzschaltung:

  • Für eine Kreuzschaltung wird ein durchgehendes Adernpaar über alle Schalter benötigt, was eine Erweiterung erschwert.

  • Kreuzschalter sind teurer als einfache Schalter oder Taster.

  • Der Defekt eines Schalters führt zum Ausfall des kompletten Schaltvorgangs.

  • Ein Kreuzschalter benötigt eine vieradrige Leitung, während ein Taster nur eine zweiadrige Leitung benötigt.

  • Im Gegensatz zur Tasterschaltung ist die automatische Abschaltung nach einer bestimmten Zeit (z. B. Treppenhauslicht) nicht leicht zu realisieren.

Insgesamt bietet die Kreuzschaltung eine flexible und praktische Lösung für das Schalten von Verbrauchern an mehreren Schalterstellen. Durch eine korrekte Verdrahtung und regelmäßige Funktionsprüfung können Sie sicherstellen, dass Ihre Kreuzschaltung zuverlässig funktioniert.
