Sparwechselschaltung: Prinzip und Besonderheiten
Eine Sparwechselschaltung schaltet wie die normale Wechselschaltung dieselbe Leuchte von zwei Stellen aus. Anders ist die Verbindung der Schalter: Ihre gemeinsamen Kontakte werden miteinander verbunden; an den beiden Wechselkontakten liegen derselbe Außenleiter und der gemeinsame geschaltete Leiter zur Leuchte.
„Spar“ bedeutet hier keine automatische Stromersparnis. Je nach Leitungsführung und zusätzlich benötigten Funktionen kann die Anordnung Adern sparen. Ob sie für eine konkrete Installation geeignet und zulässig ist, muss anhand der aktuellen örtlichen Anforderungen beurteilt werden. Die folgende Erklärung beschreibt das Schaltungsprinzip, keine vollständige Installationsanweisung.
Aufbau und Funktion
Beide Wechselschalter besitzen jeweils einen gemeinsamen Kontakt und zwei alternative Kontakte. In dieser Variante sind die gemeinsamen Kontakte durch einen Leiter verbunden. Jeder Schalter verbindet diesen Leiter entweder mit dem dauernd versorgten Außenleiter oder mit dem geschalteten Leiter zur Leuchte.
Wählt ein Schalter den Außenleiter und der andere den Leuchtenabgang, entsteht über die verbundenen gemeinsamen Kontakte ein durchgehender Stromweg. Die Leuchte ist eingeschaltet. Wählen beide Schalter den Außenleiter oder beide den Leuchtenabgang, fehlt die durchgehende Verbindung zwischen Versorgung und Leuchte. Die Leuchte ist ausgeschaltet.
Jede Betätigung genau eines Schalters ändert diesen Zustand. Für die Bedienung macht es daher keinen Unterschied, an welcher Schaltstelle zuletzt geschaltet wurde. Eine einzelne Wippenstellung bedeutet nicht unabhängig vom zweiten Schalter immer „Ein“ oder „Aus“.
Unterschied zur normalen Wechselschaltung
| Merkmal | Normale Wechselschaltung | Hier erklärte Sparwechselschaltung |
|---|---|---|
| Verbindung zwischen den Schaltern | Zwei Korrespondierende verbinden die Wechselkontakte. | Ein Leiter verbindet die gemeinsamen Kontakte; Außenleiter und geschalteter Leiter sind an beiden Schaltern angebunden. |
| Gemeinsame Kontakte | Einer erhält die Einspeisung, der andere führt zur Leuchte. | Die beiden gemeinsamen Kontakte sind miteinander verbunden. |
| Schalten von zwei Stellen | Möglich. | Ebenfalls möglich. |
| Weitere Schaltstellen | Geeignete Kreuzschalter können in die Korrespondierenden eingefügt werden. | Keine entsprechende einfache Erweiterung durch Einschleifen gewöhnlicher Kreuzschalter. |
Der einzelne Verbindungsleiter zwischen den gemeinsamen Kontakten wird ebenfalls als Korrespondierender bezeichnet. Das bedeutet nicht, dass zwischen den Schalterstellen insgesamt nur ein Leiter erforderlich wäre: Außenleiter, geschalteter Leiter und je nach Leitungsführung weitere notwendige Leiter gehören zur Betrachtung dazu.
Was wird tatsächlich eingespart?
Eine sinnvolle Gegenüberstellung muss dieselben Anforderungen vergleichen: Wo liegt die Einspeisung, wie verlaufen die Leitungen, wo ist die Leuchte angeschlossen und werden an den Schalterstellen weitere Betriebsmittel benötigt?
Eine Steckdose benötigt zusätzlich sämtliche erforderlichen Leiter, geeignete Verbindungen, ausreichende Belastbarkeit und passende Schutzmaßnahmen. Dass L in einer Dose vorhanden ist, genügt nicht. N und PE sind weder verzichtbar noch aus der gemeinsamen Kontaktverbindung ableitbar. Eine Aderersparnis darf niemals durch Weglassen notwendiger Schutzverbindungen entstehen.

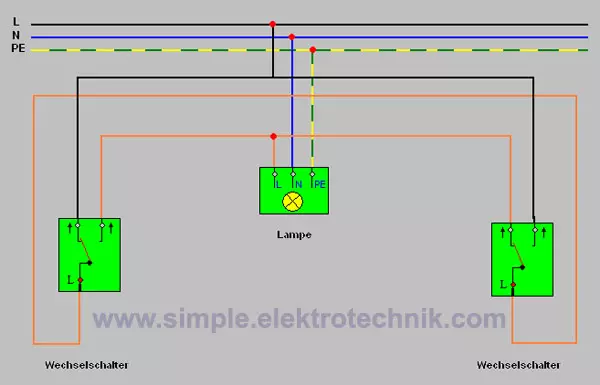

Schaltbild und Erklärung
Rot: direkt mit L verbunden, auch bei ausgeschalteter Leuchte. Dunkelblau: Neutralleiter-Rückweg bei eingeschalteter Leuchte. Prinzipmodell; keine Anzeige der Spannungsfreiheit oder universelle Klemmenbelegung.
Zwei Wechselschalter mit verbundenen gemeinsamen Kontakten und separaten L-Zuleitungen bedienen eine Leuchte.
Schaltbild erklärt
Die gemeinsamen Kontakte der beiden Wechselschalter sind miteinander verbunden. Jeder Schalter kann diese Verbindung entweder mit dem dauernden L oder mit dem gemeinsamen Leuchtenabgang verbinden. Beide L-Zuleitungen kommen getrennt von derselben oberen L-Schiene; das sind keine unterschiedlichen Stromkreise.
Wählt ein Schalter L und der andere den Leuchtenabgang, ist die Leuchte eingeschaltet. Wählen beide L oder beide den Leuchtenabgang, bleibt sie aus. Die gemeinsame Kontaktverbindung kann deshalb auch bei ausgeschalteter Leuchte unmittelbar mit L verbunden sein.
Das Modell erläutert diese bestimmte Topologie. Die Bezeichnung Sparwechselschaltung ist weder ein allgemeiner Nachweis geringeren Energieverbrauchs noch eine Zusage zur Aderzahl oder Zulässigkeit einer konkreten Installation. N und PE werden nicht geschaltet.
Wird beispielsweise S2 auf den anderen Kontakt umgeschaltet, führt der Stromweg von L über S1 und die gemeinsame Verbindung durch S2 zum geschalteten Leuchtenleiter. Der Neutralleiter versorgt die Leuchte separat. Der Schutzleiter ist kein Teil des betriebsmäßigen Lampenstromwegs und darf nicht als aktiver Leiter verwendet werden.
Die Grafik ist eine Prinzipdarstellung. Die Bezeichnungen 1, 2 und C an den gezeichneten Schaltern sind keine universelle Klemmenlage für alle Fabrikate. Auch die Farben der aktiven Verbindungen sind grafische Lesehilfen und keine Anweisung, vorhandene Adern nach Farbe zuzuordnen. Durch Anklicken öffnet sich die große Darstellung.
Ergänzend: Neutralleiter
Verdrahtungsprinzip und Besonderheiten
Verdrahtungsprinzip und Grenzen
Ein mit L gekennzeichneter gemeinsamer Schalterkontakt erhält hier also nicht automatisch unmittelbar den dauernden Außenleiter. Genau dieser Unterschied kann bei einer ungeprüften Übertragung des normalen Wechselschaltungsplans zu Fehlern führen. Entscheidend ist das Geräteschaltbild, nicht die räumliche Lage einer Klemme.
Für das Verständnis sind drei getrennte aktive Funktionen wichtig:
- Der dauernd versorgte Außenleiter ist mit je einem Wechselkontakt beider Schalter verbunden.
- Der geschaltete Leiter zur Leuchte ist mit den jeweils anderen Wechselkontakten verbunden.
- Die gemeinsamen Kontakte der beiden Schalter sind miteinander verbunden.
Sämtliche zur Schaltung gehörenden Verbindungen müssen zum selben vorgesehenen Stromkreis passen. Außenleiter unterschiedlicher Stromkreise oder Phasen dürfen nicht nach dem gezeigten Prinzip zusammengeführt werden. Vor Änderungen müssen vorhandene Leiterfunktionen und alle relevanten Einspeisungen fachgerecht bestimmt werden.
Anschlussarbeiten gehören in die Hände entsprechend qualifizierter und befugter Personen und erfolgen im gesicherten spannungsfreien Zustand nach den zutreffenden fünf Sicherheitsregeln. Ein vereinfachter Schaltplan ersetzt weder die Leitungsbemessung noch die erforderliche Prüfung der Schutzmaßnahmen.
Nicht mit der historischen Hamburger Schaltung verwechseln
Bei der hier erklärten Anordnung wird der Neutralleiter nicht als alternativer Wechselkontakt verwendet. Schaltungen, bei denen Außenleiter und Neutralleiter auf die Wechselkontakte gelegt und die Leuchte zwischen die gemeinsamen Kontakte geschaltet wird, haben eine andere Topologie. Dabei kann eine dunkle Leuchte trotzdem gefährlich gegen Erde unter Spannung stehen. Eine solche Altanordnung darf nicht anhand des Namens „Sparwechselschaltung“ als gleichwertig übernommen werden.
Eignung und Zulässigkeit sind gesondert zu prüfen
Ein funktionsfähiger Stromlaufplan ist noch kein Nachweis der aktuellen Zulässigkeit in jedem Land und für jede Anlage. Herstellerunterlagen können sich auf bestimmte Produkte und Ausführungen beziehen; ältere Fachtexte ersetzen keine aktuellen örtlichen Anforderungen. Die fachliche Beurteilung muss deshalb die konkrete Ausführung und den vorgesehenen Einsatz berücksichtigen.
Funktionskontrolle
Funktionsprobe: vier Kombinationen
Erst nach fachgerechter Ausführung und den erforderlichen elektrischen Prüfungen wird die Bedienfunktion kontrolliert. In der Tabelle bedeutet L-Auswahl, dass der gemeinsame Kontakt zum Außenleiter geschaltet ist; Leuchten-Auswahl bezeichnet die Verbindung zum geschalteten Leuchtenleiter. Diese Begriffe beschreiben Kontaktwege, keine allgemein festgelegte Wippenrichtung.
Jede einzelne Schalterbetätigung muss den Lichtzustand wechseln. Ein beliebig oft wiederholter Ablauf ersetzt nicht die Betrachtung aller vier Kombinationen.
| Auswahl S1 | Auswahl S2 | Zustand der Leuchte im gezeigten Prinzip |
|---|---|---|
| L-Auswahl | L-Auswahl | Aus: kein durchgehender Weg zum Leuchtenabgang. |
| L-Auswahl | Leuchten-Auswahl | Ein: der Stromweg führt über beide gemeinsamen Kontakte zur Leuchte. |
| Leuchten-Auswahl | L-Auswahl | Ein: der Stromweg führt in umgekehrter Richtung über die gemeinsame Verbindung. |
| Leuchten-Auswahl | Leuchten-Auswahl | Aus: keine Verbindung des Leuchtenabgangs zum Außenleiter. |
Reagiert eine Schaltstelle nur bei einer bestimmten Stellung der anderen, kommen beispielsweise falsche Kontaktzuordnung, unterbrochene Verbindungen oder ein ungeeigneter Einsatz infrage. Das Fehlerbild allein beweist keine bestimmte Ursache. Fehler werden fachgerecht unter gesicherter Spannungsfreiheit untersucht, nicht durch beliebiges Umklemmen unter Spannung.
Die erfolgreiche Schaltprobe bestätigt nur die Bedienfunktion. Sie ersetzt keine vorgeschriebenen elektrischen Prüfungen und keinen Nachweis der Wirksamkeit von Schutzmaßnahmen.
Vor- und Nachteile
Vorteile und Grenzen im Überblick
Die Sparwechselschaltung kann bei passender Leitungsführung vorteilhaft sein, weil Außenleiter und geschalteter Leuchtenleiter an beiden Schaltstellen zur Verfügung stehen. Daraus folgt aber keine allgemeingültige Aussage „immer fünf statt sechs Adern“ und keine pauschale Kabelauswahl.
Die Schaltung verringert auch nicht automatisch die Leistungsaufnahme der eingeschalteten Leuchte. Ihre Bezeichnung betrifft die mögliche Verdrahtung, nicht eine besondere Energieeffizienz des Verbrauchers.
Mögliche Vorteile
- Zwei Schaltstellen bedienen dieselbe Leuchte ohne separates Steuerrelais für die mechanische Grundfunktion.
- Außenleiter und geschalteter Leiter sind in dieser Topologie an beiden Schaltern angebunden.
- Bei geeigneter Leitungsführung kann sich ein Vorteil beim Aderbedarf ergeben.
Grenzen
- Eine Erweiterung auf drei oder mehr Schaltstellen erfolgt nicht durch einfaches Einschleifen von Kreuzschaltern wie bei der normalen Wechselschaltung.
- Die ungewohnte Kontaktzuordnung erschwert die Beurteilung, wenn vorhandene Leitungen nicht eindeutig dokumentiert sind.
- Dimmer, Kontrollfunktionen oder Smart-Home-Einsätze müssen ausdrücklich zur vorgesehenen Beschaltung passen. Ein Austausch nach Aussehen oder allein wegen vorhandener Versorgung ist ungeeignet.
Fragen und weiterführende Informationen
Passende Alternativen und weitere Informationen
Für die übliche Verbindung mit zwei Korrespondierenden lesen Sie die Wechselschaltung. Mehrere mechanische Schaltstellen erklärt die Kreuzschaltung. Für eine Steuerung über mehrere Taster kann eine passende Tasterschaltung infrage kommen. Die Auswahl richtet sich nach Anlage, gewünschter Funktion und geprüfter Ausführung.
