Schalter, Taster und Relais: Unterschiede und Auswahl
Schalter, Taster und Relais können ähnlich aussehen oder dieselbe Leuchte bedienen. Trotzdem erfüllen sie unterschiedliche Aufgaben. Ein rastender Schalter hält seine Kontaktstellung, ein gewöhnlicher Taster kehrt nach dem Loslassen zurück. Was nach einem Tasterimpuls dauerhaft geschieht, entscheidet das angeschlossene Steuergerät.
Beginnen Sie deshalb bei der gewünschten Funktion, nicht beim Aussehen der Wippe. Diese Seite hilft, die Gerätearten auseinanderzuhalten. Die vollständigen Beleuchtungsschaltungen werden in der Kategorie Schaltungen erklärt; hier geht es um die einzelnen Betriebsmittel und ihre Auswahl.

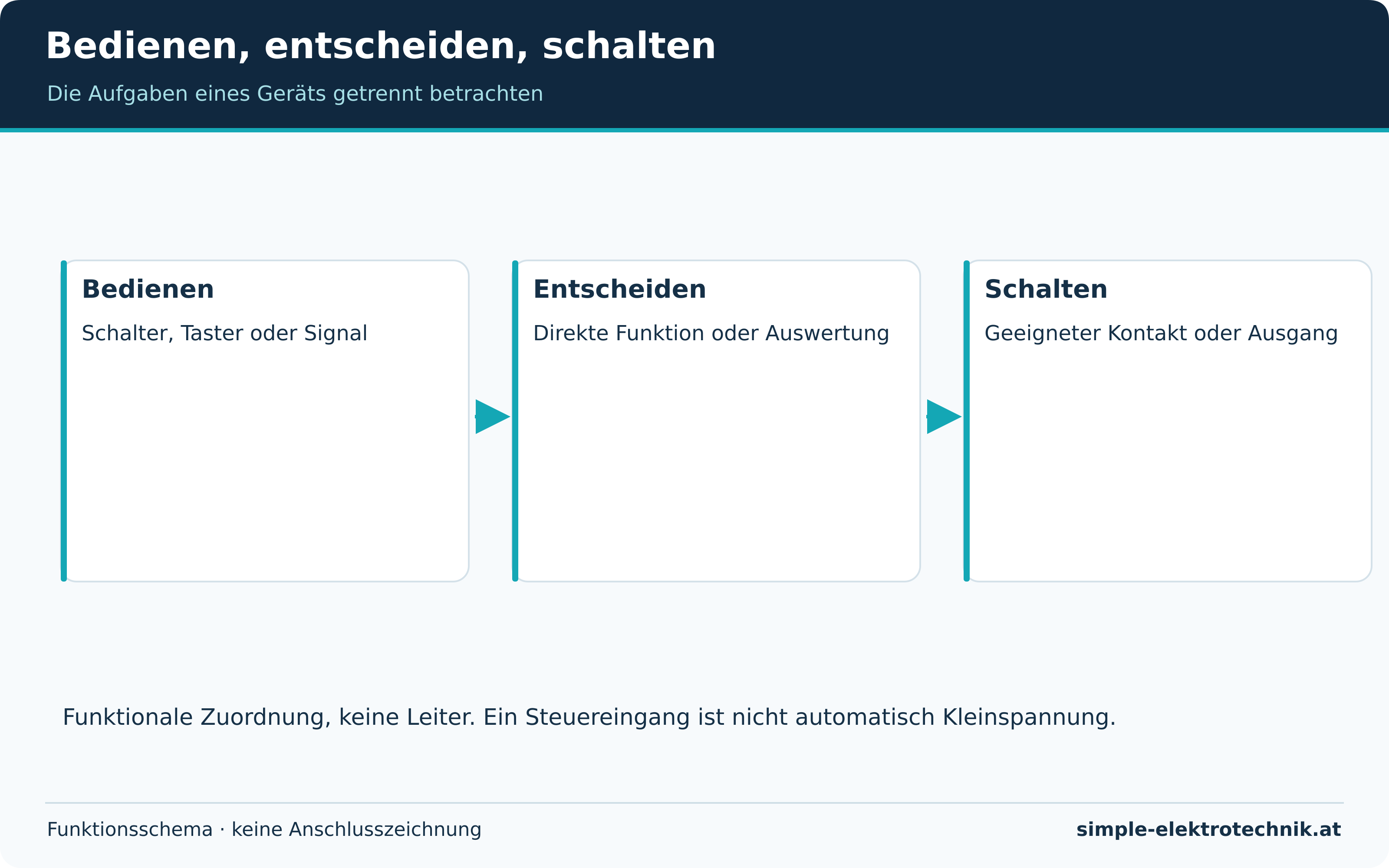

Drei Aufgaben unterscheiden
Bedienen: Ein Schalter oder Taster nimmt die Handlung des Benutzers auf. Bei einer klassischen Ausschaltung schaltet der geeignete Kontakt unmittelbar den vorgesehenen Lastweg. Ein Taster kann dagegen nur einen Steuerbefehl an ein anderes Gerät geben.
Entscheiden: Eine Zeitfunktion, ein Helligkeitsvergleich oder eine andere Auswertung bestimmt, wann geschaltet werden soll. Diese Aufgabe kann in demselben Gerät liegen oder in einer getrennten Steuerung.
Schalten: Ein geeigneter Kontakt oder elektronischer Ausgang beeinflusst den Lastweg. Dass ein Eingang nur einen Befehl verarbeitet, bedeutet nicht automatisch ungefährliche Kleinspannung. Versorgung, Eingänge und Lastanschlüsse sind getrennt zu beurteilen.
Gerätearten im Vergleich
| Gerät | Typische Grundfunktion | Wichtige Abgrenzung |
|---|---|---|
| Rastender Schalter | Kontaktstellung bleibt nach Betätigung erhalten | Nicht automatisch ein Trennschalter |
| Momentaner Taster | Kontakt kehrt nach Loslassen zurück | Dauerfunktion hängt vom angeschlossenen System ab |
| Stromstoßschalter | Geeigneter Impuls ändert einen gehaltenen Zustand | Nicht dasselbe wie ein gewöhnliches monostabiles Relais |
| Installationsrelais oder Schütz | Geeignete Ansteuerung betätigt zugeordnete Kontakte | Lastart und Kontaktbemessung müssen passen |
| Melder oder Dämmerungsschalter | Erfasst eine Größe und wertet sie aus | Erfassung bedeutet keine Sicherheitsüberwachung |
| Dimmer | Beeinflusst geeignete Beleuchtung im vorgesehenen Bereich | Kein universeller Regler für beliebige Lasten |
| Zeitgerät | Schaltet nach Dauer oder Zeitprogramm | Laufzeit und Uhrzeit sind verschiedene Aufgaben |
Die Wörter „Relais“ und „Schütz“ sind keine zuverlässige Einteilung nach einer einzigen Amperegrenze. Entscheidend sind die tatsächliche Bauart, vorgesehene Anwendung und die zugehörigen Bemessungsdaten.
Kontakte und Anschlusskennzeichnungen lesen
Ein Schließer ist in seiner festgelegten Grundstellung offen, ein Öffner geschlossen. Ein Wechsler verbindet einen gemeinsamen Kontakt mit einer von zwei Alternativen. Bei mehreren Kontakten muss geklärt werden, welche gemeinsam betätigt werden und welche elektrisch getrennt sind.
Die neue Kontaktgrafik erläutert diese Funktionen. Sie zeigt keine universelle räumliche Klemmenanordnung. Doppelte Leitereinführungen können zu einer einzigen Klemme gehören; eine doppelte Wippe garantiert keine getrennte Einspeisung.
Potentialfrei beschreibt einen entsprechend ausgeführten Kontakt ohne fest vorgegebenen internen Versorgungsbezug. Das bedeutet weder spannungsfrei im Betrieb noch automatisch sichere Trennung beliebiger Spannungsbereiche. Die erlaubte Verwendung ergibt sich aus den Isolations- und Herstellerangaben.
Auswahl in einer sinnvollen Reihenfolge
1. Gewünschte Bedien- und Lastfunktion festlegen. 2. Gerätefunktion, Versorgung und Art der Eingänge prüfen. 3. Kontakt-/Ausgangsart und Eignung für die konkrete Last klären. 4. Einbau, Umgebung, Wärme und Anschlussbedingungen berücksichtigen. 5. Verhalten bei Fehlern, Versorgungsausfall und manueller Bedienung festlegen.
Eine hohe aufgedruckte Stromangabe ist keine universelle Freigabe für LEDs, Motoren oder Transformatoren. Einschaltbeanspruchung, Schalthäufigkeit und die zugehörige Lastkategorie können die Auswahl wesentlich verändern. Werte aus verschiedenen Lasttabellen dürfen nicht miteinander vermischt werden.
Vom Gerät zur Anwendung
Für ein einfaches Bedienelement beginnen Sie bei Aus- und Wechselschaltern oder Tastern. Für mehrere Taster ist die Unterscheidung zwischen Stromstoßschalter und Treppenlichtautomat wichtig. Zeitgeräte ordnen Laufzeiten und Uhrzeitprogramme ein.
Die vollständige Verdrahtung einer Anlage lässt sich daraus nicht allein ableiten. Benötigt werden die konkrete Geräteanleitung, der geplante Stromkreis und die erforderlichen Schutzmaßnahmen. Funktioniert eine Leuchte, ist damit die elektrische Sicherheit noch nicht nachgewiesen.
Häufige Fragen
Kann ich das Gerät allein nach dem Foto ersetzen?
Nein. Kontaktfunktion, Versorgung, Anschlüsse, Lastverträglichkeit und Einbau müssen übereinstimmen. Ähnliches Aussehen ist kein Austauschbarkeitsnachweis.
Ist elektronisch immer besser als mechanisch?
Nein. Es kommt auf die Aufgabe an. Elektronische Geräte können zusätzliche Funktionen bieten, haben aber ebenfalls bestimmte Betriebsbedingungen. Ein mechanisches Gerät ist nicht automatisch verlustfrei oder für jede Last geeignet.
