Elektroherd, Kochfeld und Backofen: Anschlüsse verstehen

Elektroherd, Kochfeld und Backofen können unterschiedliche Anschlussarten benötigen. Ein Herd ist nicht automatisch ein dreiphasiger Verbraucher, und ein separat betriebener Backofen ist nicht dasselbe wie ein herdgebundenes Kochfeld. Entscheidend sind das konkrete Gerät, sein Anschlussplan und die vorhandene Versorgung. Den Zusammenhang mehrerer Außenleiter erläutert der Beitrag über Drehstrom.

Diese Seite erklärt die Zusammenhänge. Sie gibt keine universelle Klemmen- oder Brückenanordnung vor. Der Anschluss an die feste Installation erfordert die notwendige Fachkunde und Berechtigung.

Leistungsaufteilung verstehen statt Brücken raten

Drei frei gewählte ohmsche 230-V-Lasten veranschaulichen die Belastung der Außenleiter. A und B stehen für Kochbereiche, C für einen Backofen. Es sind keine Herstellerwerte und kein Modell eines bestimmten Induktionskochfelds.

Leistungsaufteilung verstehen statt Brücken raten Leistungsaufteilung verstehen statt Brücken raten

Statisches Prinzipbild des Ausgangszustands. Die Interaktion zeigt weitere Zustände.

Im Modell ausprobieren

  1. Schalten Sie alle Lasten ein und legen Sie sie im Modell auf L1.
  2. Verteilen Sie dieselbe Gesamtleistung auf zwei und anschließend drei Außenleiter.
  3. Schalten Sie einzelne Lasten aus. Vergleichen Sie Gesamtleistung und Außenleiterströme; jede Last bleibt eine 230-V-Last gegen N.

Aussage und Grenzen

Die Auswahl ist keine Erlaubnis zum Umklemmen. Tatsächlicher Anschlussplan, Brücken, Versorgung und Leistungsbegrenzung sind geräteabhängig. Neutralleiterstrom, Oberschwingungen, Schutz und Leitungsdimensionierung werden nicht berechnet.

Passende Vertiefungen

Gerätearten und Versorgung

Ein klassischer Herd kann Backofen und Kochfeld als zusammengehörige Gerätekombination besitzen. Ein autarkes Kochfeld arbeitet unabhängig vom Backofen. Ein einzelner Backofen kann eine andere Leistungsaufnahme und Anschlussausführung haben als das Kochfeld daneben.

Auch äußerlich passende Kombinationen können herstellerspezifische Verbindungen und Freigaben benötigen. Steuer- oder Verbindungsleitungen zwischen Herd und Kochfeld sind nicht allein nach Steckerform austauschbar. Vor einem Ersatz sind Modell und Kompatibilität zu klären.

Ein Anschluss mit mehreren Außenleitern verteilt geeignete Lasten auf mehrere Versorgungswege. Das bedeutet nicht, dass an jeder internen Komponente die Spannung zwischen zwei Außenleitern anliegen darf. Die Spannung, für die die jeweiligen Geräteteile ausgelegt sind, ergibt sich aus dem Geräteschaltbild.

Herdanschluss: zuerst die Variante klären
Die Grafik ordnet die im Text erklärten Aufgaben ein; keine Anschlusszeichnung.

Was der Anschlussplan aussagt

Bezeichnungen wie 1N~, 2N~ oder 3N~ kennzeichnen unterschiedliche vorgesehene Versorgungsarten. Ob das konkrete Gerät eine Variante unterstützt, steht in seiner Anleitung. Ein vorhandener mehrpoliger Anschlusskasten ist keine allgemeine Freigabe für jede Variante.

Brücken verbinden bestimmte Klemmen für eine festgelegte Versorgung. Außenleiterbrücken und Neutralleiterbrücken erfüllen unterschiedliche Aufgaben. Eine falsche Brücke zwischen unterschiedlichen Außenleitern kann einen Kurzschluss verursachen; eine erforderliche N-Brücke darf nicht pauschal entfernt werden.

Deshalb wird keine Brückenanordnung aus einem beliebigen Internetfoto übernommen. Auch bei ähnlichen Modellreihen können Klemmenbezeichnung, mitgelieferte Anschlussleitung oder Anschlusskonzept abweichen. Die neue Grafik zeigt nur die Entscheidungskette vom Gerät über die Versorgung zur freigegebenen Anschlussvariante.

Eigene Bilder richtig einordnen

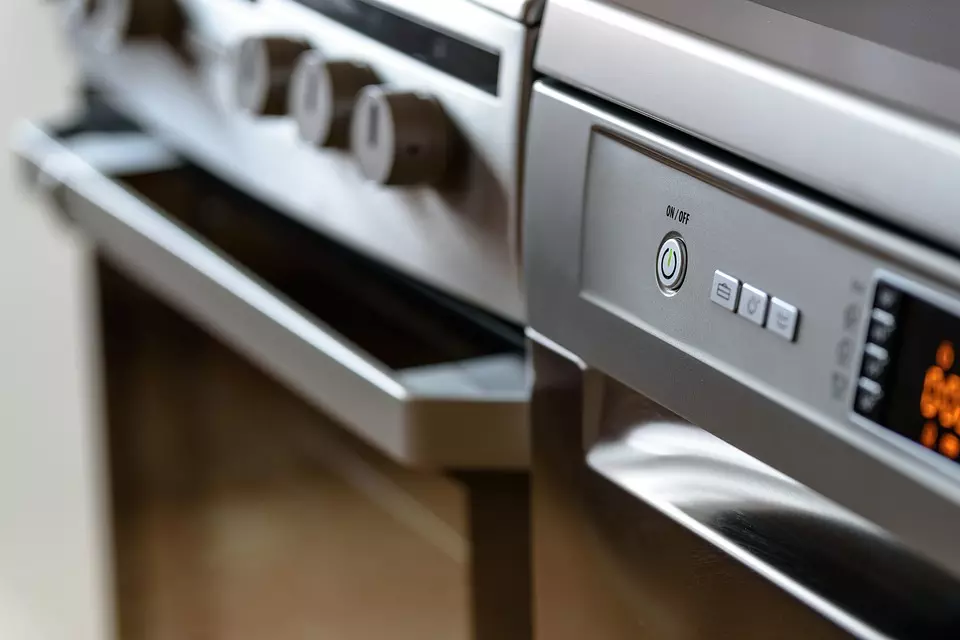

Das vorhandene Gerätefoto zeigt die Bauform, nicht die elektrische Anschlussart. Die zweite Aufnahme zeigt aus der Wand geführte Leitungsenden. Daraus lässt sich weder deren tatsächliche Funktion noch die Belastbarkeit oder Wirksamkeit der Schutzmaßnahmen vollständig ableiten.

Beide Bilder bleiben erhalten und werden mit dieser Einordnung verwendet. Eine unbekannte weiße Komponente im Leitungsaufbau wird nicht nach Farbe als funktionslos eingestuft und entfernt. Leiter, Füllstoffe und Zugkomponenten werden anhand des Aufbaus und der Unterlagen unterschieden.

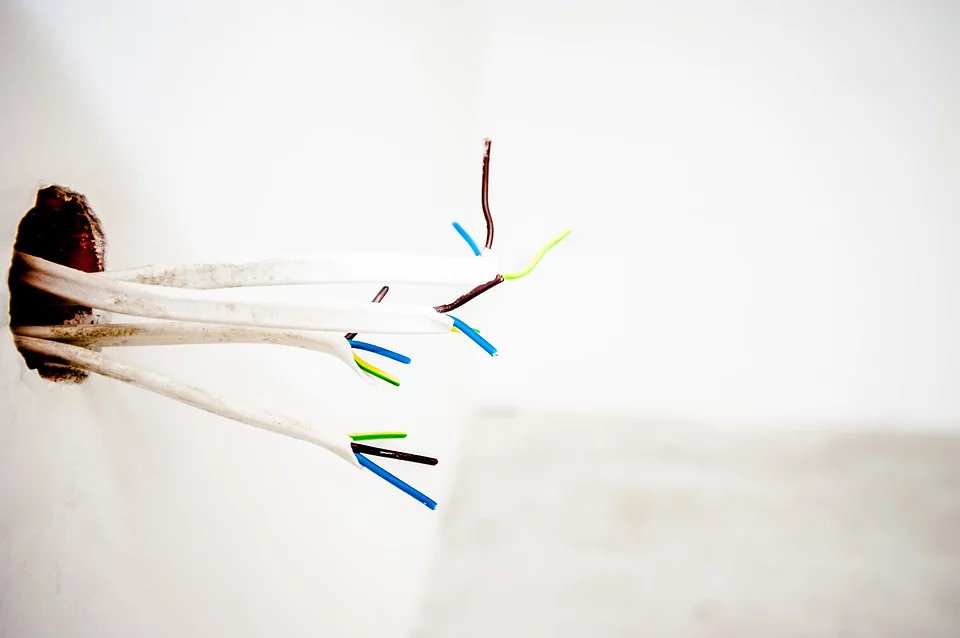

Zwei aus einer Wand geführte Leitungsenden mit unterschiedlich vielen sichtbaren Adern; keine Zuordnung nach Farbe allein.
Zwei aus einer Wand geführte Leitungsenden mit unterschiedlich vielen sichtbaren Adern; keine Zuordnung nach Farbe allein.

Vorbereitung und fachgerechter Anschluss

BereichVorher klären
Gerät Genaue Typnummer, zulässige Versorgung und Montageanleitung.
Anlage Leiterfunktionen, vorhandene Spannung und geeignete Schutzmaßnahmen.
Anschlussleitung Bauart, Temperaturbeständigkeit, Querschnitt und Anschlussbedingungen.
Mechanik Zugentlastung, Leitungsweg, Einbauabstände und Schutz gegen Quetschen.
Abschluss Erforderliche Prüfungen und dokumentierte Freigabe.

Vor dem Öffnen wird der sichere Arbeitszustand hergestellt. Ein ausgeschalteter Bedienknopf genügt dafür nicht. Mehrere zugehörige Außenleiter und mögliche weitere Versorgungen sind zu berücksichtigen. Die Sicherheitsregeln gelten auch hier.

PE und N werden den vorgesehenen gekennzeichneten Anschlüssen zugeordnet. Die Außenleiter- und Brückenzuordnung folgt dem konkreten Schaltbild. Aus Farben allein entsteht keine sichere Identifikation. Ein erforderlicher Schutzleiter wird nicht durch eine improvisierte Verbindung zum Neutralleiter ersetzt.

Die Leitung darf nicht über scharfe Kanten oder unzulässig heiße Bereiche geführt und beim Einschieben nicht eingeklemmt werden. Klemmenbedingungen, Abisolierung und gegebenenfalls Hülsen sind einzuhalten. Welche Maße gelten, ist produktspezifisch.

Prüfung und Betrieb

Nach dem Anschluss sind Besichtigung und die erforderlichen elektrischen Prüfungen durchzuführen. Die Schutzleiterverbindung, Isolation und Abschaltbedingungen sind entsprechend der Anlage und dem Gerät zu bewerten. Erst anschließend folgt die vorgesehene Funktionskontrolle.

Dass eine Kochzone heizt, beweist keine vollständige Sicherheit. Auch ein Gerät, das teilweise funktioniert, kann falsch angeschlossen sein. Fehlermeldungen, Geruch oder ungewöhnliches Verhalten sind abzuklären; nicht durch wiederholtes Einschalten übergehen.

Eine Leistungsbegrenzung im Gerätemenü kann bei dafür vorgesehenen Geräten Teil der Planung sein. Sie ersetzt nicht automatisch die Auslegung von Leitung und Schutzorgan. Ob sie als begrenzende Einstellung berücksichtigt werden darf, muss anhand von Produkt und Installation beurteilt werden.

Häufige Fragen

Braucht jeder Backofen Drehstrom?

Nein. Anschlussart und Leistung sind modellabhängig. Ein separater Backofen kann andere Bedingungen haben als ein komplettes Herdsystem.

Kann ein Adapter eine fehlende passende Versorgung ersetzen?

Nicht pauschal. Ein Adapter schafft keine zusätzliche Anschlussleistung und darf Schutz- und Leitungsgrenzen nicht umgehen.

Darf man einfach alle Brücken entfernen?

Nein. Für die tatsächliche Versorgungsvariante können bestimmte Brücken erforderlich bleiben. Nur der konkrete Anschlussplan ist maßgeblich.
