Treppenlichtautomaten: Zeitfunktion und Geräteauswahl
Ein Treppenlichtautomat verarbeitet einen vorgesehenen Tasterbefehl und schaltet einen geeigneten Ausgang für eine bestimmte Dauer. Die automatische Abschaltung ist seine zentrale Aufgabe. Welche Zusatzfunktionen vorhanden sind, hängt vom konkreten Modell und der gewählten Betriebsart ab.
Diese Seite behandelt das Gerät und seine Auswahl. Die vollständige Kombination von Tastern, Automat und Beleuchtung gehört zur Treppenlichtschaltung in der Kategorie Schaltungen. Ein gewöhnlicher Automat ersetzt keine eigenständig erforderliche Sicherheits- oder Notbeleuchtung.
Aufbau und Funktion
Aufbau und Funktion
Zum Grundprinzip gehören Steuereingang, Zeitfunktion und Lastausgang. Ein gültiges Ereignis startet den vorgesehenen Ablauf. Je nach Gerät wird die Dauer eingestellt, fest vorgegeben oder durch eine andere zulässige Funktion bestimmt.

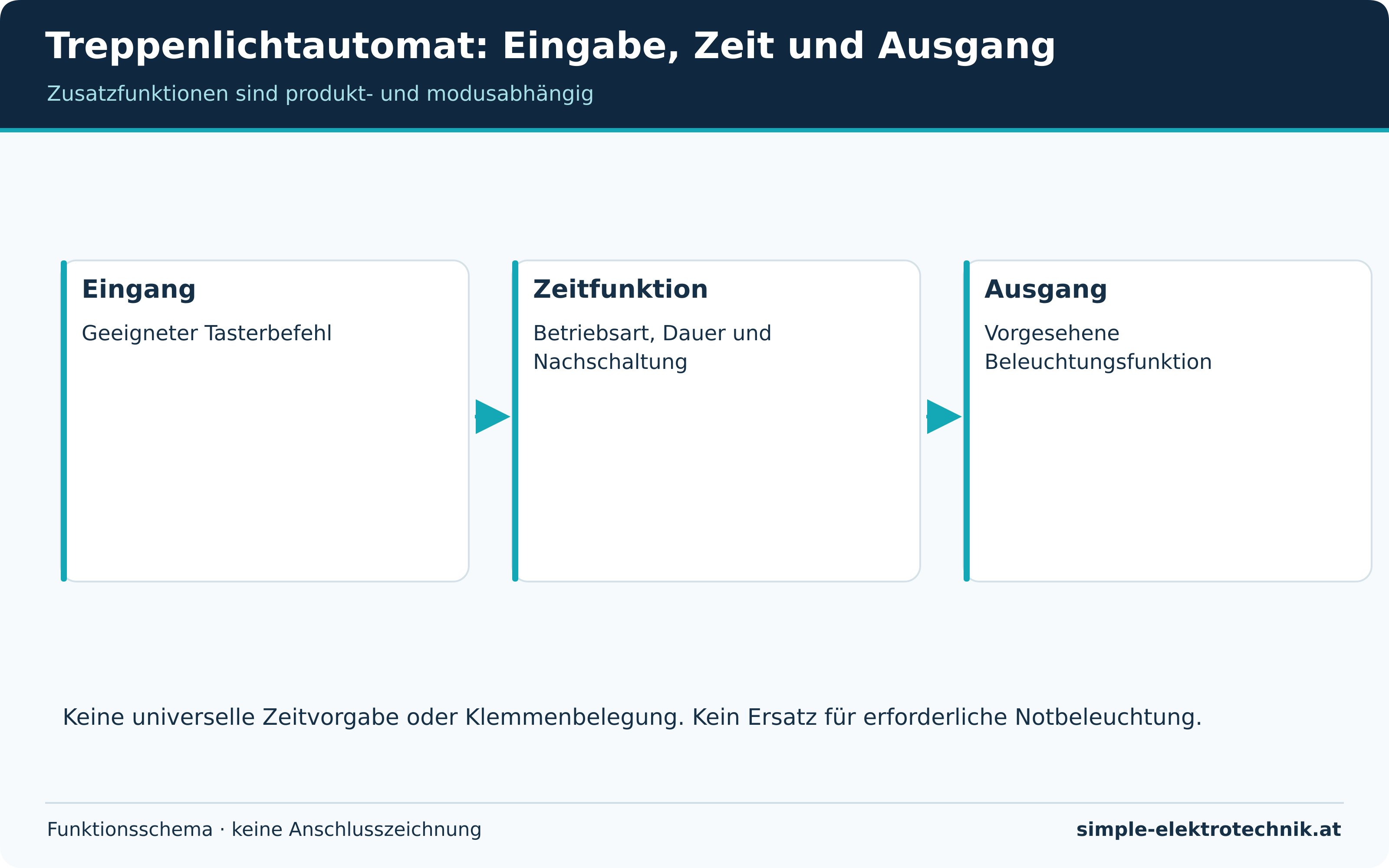

Die neue Grafik zeigt Eingabe, Zeitbewertung und Ausgang. Zum Ablauf gehören Start, laufende Zeit und die vorgesehene Abschaltung. Die Darstellung legt weder eine Steuerspannung noch eine universelle Anschlussbelegung fest.
Ein Stromstoßschalter hält in seiner einfachen Grundfunktion dagegen den neuen Zustand bis zum nächsten passenden Impuls. Multifunktionsgeräte können beide Aufgaben anbieten; entscheidend ist dann die tatsächlich eingestellte Funktion.
Gerätebilder und Funktionsprinzip
Varianten, Anschlüsse und Auswahl
Funktionen und Auswahlkriterien
| Funktion | Vor der Auswahl klären |
|---|---|
| Nachschaltung | Wird ein weiteres Signal angenommen, wann und mit welcher Wirkung? |
| Ausschaltvorwarnung | Ist sie vorhanden und für diese Nutzung geeignet? |
| Dauerlicht | Wie wird es aktiviert, begrenzt und wieder verlassen? |
| Langtastfunktion | Welche Signaldauer löst welche Reaktion aus? |
| Netzwiederkehr | Welchen Zustand nimmt das Gerät danach an? |
Keine dieser Zusatzfunktionen ist bei jedem Automaten identisch. Insbesondere bedeutet „nachschaltbar“ nicht zwingend, dass jeder Impuls zu jedem Zeitpunkt die gesamte Zeit neu startet.
Die Dauer wird nach der Nutzung gewählt. Zu kurze Beleuchtungszeiten können unerwünschte Dunkelheit verursachen. Für den tatsächlichen Bereich müssen Bedienmöglichkeiten und gegebenenfalls zusätzliche Anforderungen berücksichtigt werden; ein pauschaler Minutenwert wäre dafür ungeeignet.
Anschlüsse, Last und Einbau
Versorgung, Eingang und Ausgang können unterschiedliche Aufgaben und Bezüge besitzen. Bezeichnungen wie Drei- oder Vierleiterschaltung sind allein kein vollständiger Anschlussplan. Sie sind auch keine allgemeine Leiterzählung einschließlich PE.
Beleuchtete Taster können den Steuereingang zusätzlich belasten. Maßgeblich ist der erlaubte Gesamtstrom der vorgesehenen Leuchtelemente. Es genügt nicht, nur die Zahl der Taster oder ihre mechanische Bauform zu zählen.
Die tatsächliche Leuchtenlast wird nach den passenden Herstellerdaten beurteilt. LED-Einschaltverhalten und zulässige Kombinationen können von einer allgemeinen ohmschen Lastangabe abweichen. Einbauort, Wärme, Anschlussraum und Leiterzuordnung gehören ebenfalls zur Auswahl.
Alte Anschlussvarianten werden nicht allein deshalb für einen Neubau freigegeben, weil sie in einer Anleitung vorkommen. Für Österreich, Deutschland und die Schweiz gelten jeweils die zutreffenden Anforderungen der konkreten Anlage.
Funktionskontrolle
Funktionskontrolle
Prüfen Sie im vorgesehenen Betriebsmodus zunächst jeden Taster einzeln und anschließend den vollständigen Ablauf bis zur Abschaltung. Eine weitere Betätigung während der Laufzeit wird mit der beschriebenen Nachschaltfunktion verglichen.
Vorwarnung und Dauerlicht werden nur getestet, wenn sie vorhanden und vorgesehen sind. Notieren Sie Betriebsart und Zeit, damit spätere Änderungen nachvollziehbar bleiben. Eine am Gerät eingestellte Handfunktion darf nicht versehentlich als Automatikbetrieb zurückbleiben.
Bleibt das Licht dauernd an, kommen neben einem Fehler auch Dauerlichtmodus oder ein anstehendes Steuersignal infrage. Schaltet es zu früh aus, sind Einstellungen und Bedienfunktion zu prüfen. Eine schnelle Ferndiagnose nur aus der sichtbaren Leuchte wäre unzuverlässig.
Vorteile und Grenzen
Vorteile und Grenzen
Das Gerät kann die Nutzung zeitlich begrenzen und mehrere geeignete Bedienstellen bedienen. Eine passende Ausführung bietet zusätzliche Bedienmöglichkeiten, ohne eine übergeordnete Smart-Home-Zentrale vorauszusetzen.
Grenzen ergeben sich aus der gewählten Zeit, Lastverträglichkeit, Eingangsbedingungen und Verfügbarkeit des Geräts. Automatische Abschaltung ist kein Nachweis einer bestimmten Ersparnis. Die Funktionskontrolle ersetzt die erforderlichen elektrischen Prüfungen nicht.
Fragen und weitere Informationen
Häufige Fragen
Ist jeder Treppenlichtautomat eine Zeitschaltuhr?
Nein. Der Automat reagiert auf ein Ereignis und eine Dauer. Eine Zeitschaltuhr arbeitet typischerweise mit Uhrzeit und Programm.
Kann ein normaler Schalter den Taster ersetzen?
Nicht pauschal. Ein gehaltenes Signal kann eine andere Wirkung haben als ein kurzer Impuls. Die tatsächliche Eingangs- und Bedienfunktion entscheidet.
