Ausschaltung: eine Leuchte von einer Stelle schalten
Mit einer Ausschaltung wird eine Leuchte oder eine gemeinsam betriebene Leuchtengruppe von einer Stelle aus ein- und ausgeschaltet. Der Schalter öffnet oder schließt den dafür vorgesehenen Betriebsstrompfad. Das ist der einfachste Einstieg in die klassischen Beleuchtungsschaltungen.
Typische Beispiele sind ein kleiner Abstellraum oder eine einzelne Lichtgruppe an einem Zugang. Soll dieselbe Beleuchtung von zwei Stellen bedient werden, ist die Wechselschaltung das passende nächste Thema. Zwei getrennte Gruppen an einer Stelle gehören dagegen zur Serienschaltung.
Aufbau und Funktion
Aufbau und Funktion
Die hier dargestellte einpolige Ausschaltung verwendet einen Schaltkontakt im Außenleiterweg zur Leuchte. Bei geschlossenem Kontakt ist der vorgesehene Betriebsweg vollständig; bei geöffnetem Kontakt ist er unterbrochen. Neutralleiter und gegebenenfalls erforderlicher Schutzleiter werden unabhängig von dieser Bedienfunktion entsprechend der Anlage geführt.
Der rastende Schalter behält seine Stellung nach der Betätigung. Das unterscheidet ihn von einem Taster, der nach dem Loslassen zurückkehrt. Für die einfache Funktion wird kein zusätzliches zustandshaltendes Relais benötigt.
Eine Gruppe kann mehrere geeignete Leuchten enthalten. Sie werden dann gemeinsam geschaltet. Daraus folgt nicht, dass beliebig viele Leuchten angeschlossen werden dürfen: Last, Schalter, Leitungen und Schutz müssen zur konkreten Anlage passen.
Schaltbild und Erklärung
Schaltbild und Schaltzustände

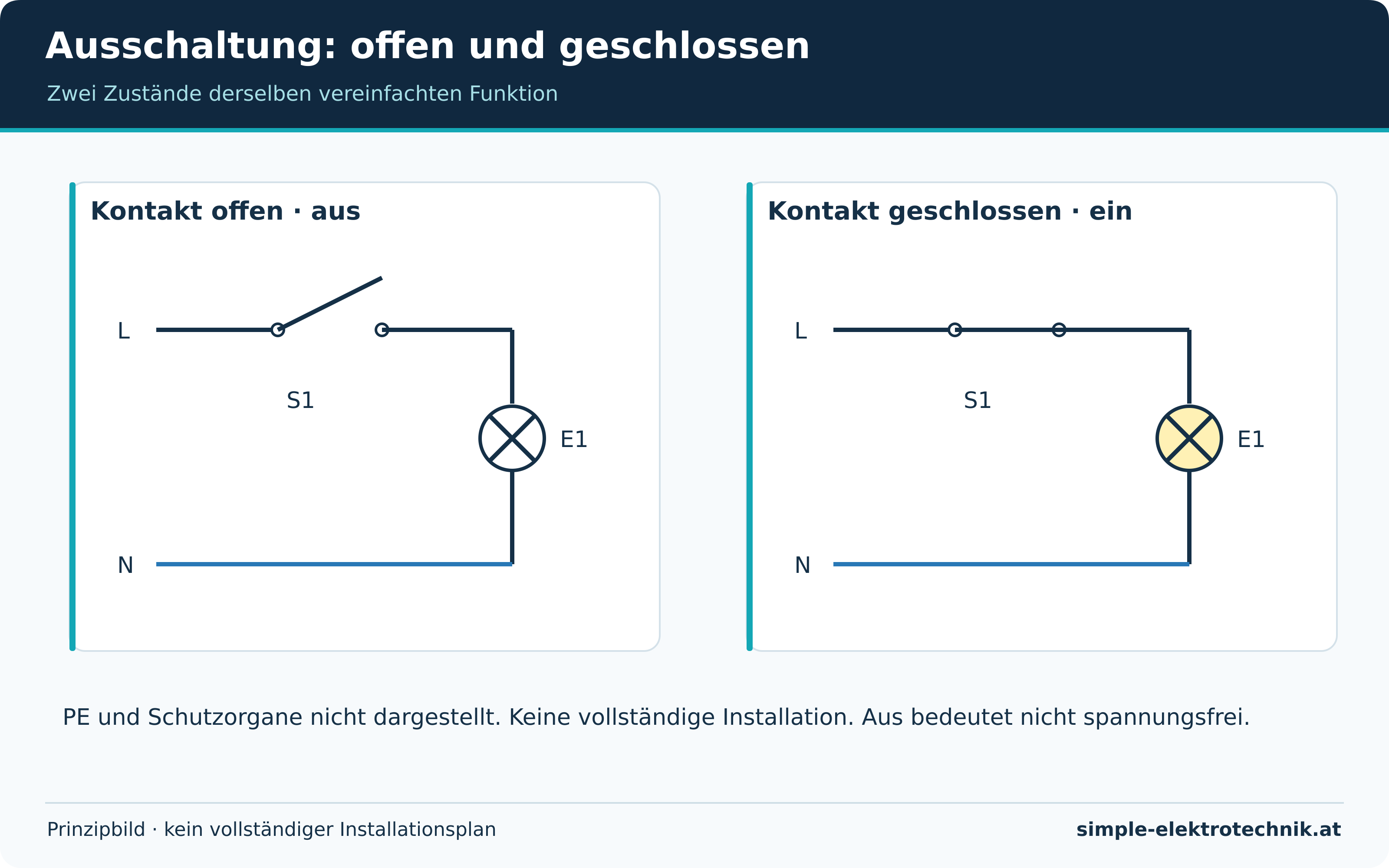

Die neue Prinzipzeichnung zeigt zwei Zustände nebeneinander. Links ist der Schaltkontakt geöffnet, rechts geschlossen. Die Symbole S und E kennzeichnen im Bild Schalter und Leuchte. Sie sind Bauteilreferenzen der Erklärung, keine Aussage über die Lage realer Anschlüsse.
| Kontaktstellung | Vorgesehener Betriebsweg | Erwartete Leuchtenfunktion |
|---|---|---|
| Offen | An der Schaltstelle unterbrochen | Aus |
| Geschlossen | Über die intakte Leuchte vollständig | Ein |
Die Zustandstabelle setzt eine intakte, passend versorgte Beispielschaltung voraus. Leuchtet eine reale Lampe bei geschlossenem Schalter nicht, kann auch ein Fehler vorliegen. Ein dunkles Leuchtmittel beweist deshalb keine Spannungsfreiheit.
Die Prinzipgrafik zeigt den Betriebsstromweg zwischen L und N. Schutzorgane und PE sind zur Übersicht nicht eingezeichnet. Ein tatsächlich erforderlicher Schutzleiteranschluss bleibt von dieser vereinfachten Darstellung unberührt und richtet sich nach der Leuchtenausführung.
Verdrahtungsprinzip und Besonderheiten
Verdrahtungsprinzip und Geräteauswahl
Ein geeigneter Aus-Wechselschalter kann für eine Ausschaltung verwendet werden, indem sein gemeinsamer Kontakt und der passende Wechselkontakt gemäß Herstellerunterlage genutzt werden. Ein solcher Einsatz ist damit nicht automatisch eine Zweistellen-Wechselschaltung; dafür müssen zwei entsprechende Geräte richtig zusammenarbeiten.
Die reale Kennzeichnung ist maßgeblich. Eine Klemme kann doppelte Einführungen besitzen, ohne dass dies zwei unabhängig schaltbare Kontakte bedeutet. Die bloße Zahl sichtbarer Öffnungen erklärt den inneren Aufbau nicht.
Bei der Auswahl gehören unter anderem dazu:
- Kontaktfunktion und Hersteller-Anschlussbild des konkreten Einsatzes.
- Verträglichkeit mit der tatsächlichen Leuchtenlast einschließlich Einschaltverhalten.
- Geeignete Leiter, Anschlussbedingungen, Einbauart und Umgebung.
- Eindeutige Stromkreiszuordnung und erforderliche Schutzmaßnahmen.
Eine Schaltung darf nicht dadurch „vereinfacht“ werden, dass nur der Neutralleiter statt des vorgesehenen Außenleiterwegs geschaltet oder ein Schutzleiter zweckentfremdet wird. Die konkrete fachliche Ausführung richtet sich nach der Anlage und den örtlichen Anforderungen. Die Übersicht ist keine Schrittfolge zum Arbeiten unter Spannung.
Funktionskontrolle
Funktionskontrolle und Grenzen
Bei einer fertig fachgerecht errichteten und geprüften Anlage soll jede Betätigung die erwartete Änderung auslösen. Die Leuchte soll im eingeschalteten Zustand zuverlässig betrieben werden und im ausgeschalteten Zustand das vorgesehene Verhalten zeigen. Ungewöhnliches Flackern, Geräusche, Erwärmung oder Aussetzer sind keine normalen Eigenschaften, die man einfach akzeptieren sollte.
Diese Bedienkontrolle ist von elektrischen Prüfungen zu unterscheiden. Die Prüfung der Schutzmaßnahmen und gegebenenfalls notwendige Messungen können nicht durch mehrmaliges Ein- und Ausschalten ersetzt werden. Vor Arbeiten gelten die fünf Sicherheitsregeln und die für die Tätigkeit notwendige Qualifikation.
Auch ein ausgeschalteter Lichtschalter ist keine universelle Freischalteinrichtung. Weitere aktive Teile können weiterhin Spannung führen, und die Kontaktstellung ist kein Nachweis des spannungsfreien Arbeitsbereichs.
Vor- und Nachteile
Vor- und Nachteile
Vorteile: Die Funktion ist übersichtlich, unmittelbar bedienbar und kommt für eine einfache Lichtgruppe ohne zusätzliches Steuergerät aus. Das Schaltbild lässt sich gut als Grundlage für weitere Schaltungen verwenden.
Grenzen: Es gibt nur die vorgesehene einzelne Bedienstelle. Zwei unabhängige Gruppen, mehrere Bedienorte oder eine Zeitfunktion benötigen eine andere beziehungsweise erweiterte Lösung. Die Einfachheit der Funktion sagt nichts darüber aus, ob ein vorhandener Schalter für eine neue Lampenlast geeignet ist.
Fragen und weiterführende Informationen
Häufige Fragen
Ist ein Aus-Wechselschalter etwas anderes als die Ausschaltung?
Ja: Das eine ist ein Gerät mit einer bestimmten Kontaktfunktion, das andere die vollständige Anwendung. Derselbe geeignete Einsatz kann je nach Anschluss unterschiedliche Aufgaben erfüllen.
Warum ist „Licht aus“ nicht dasselbe wie „sicher arbeiten“?
Weil eine unterbrochene Leuchtenfunktion nicht den Zustand aller berührbaren Teile feststellt. Sicheres Arbeiten erfordert die dazu notwendigen Maßnahmen und Prüfungen am tatsächlichen Arbeitsort.
