Telefondosen und analoge Telefonanschlüsse

Eine Telefondose ist zunächst eine Anschlussstelle für ein bestimmtes Kommunikationssystem. Analoge Telefonie, DSL-Zuleitung und Ethernet verwenden unterschiedliche Funktionen, auch wenn einzelne Stecker ähnlich aussehen. Vor Arbeiten ist deshalb zu klären, welches Signal an der Dose tatsächlich anliegt.

Die vorhandenen Schaltbilder dieser Seite behandeln TAE-Dosen als konkretes Systembeispiel, vor allem aus dem deutschen Anschlussumfeld. Sie sind kein allgemeiner Plan für österreichische TDO-, Schweizer Telefon- oder RJ45-Netzwerkdosen.

Heutiger Routeranschluss und ältere analoge Anlagen

Bei einem IP-basierten Anschluss kann der Router die Telefonie bereitstellen. Ein analoges Telefon wird dann an den dafür vorgesehenen analogen Ausgang angeschlossen, häufig mit einer Bezeichnung wie FON. Die ankommende DSL-Leitung und dieser Telefonausgang sind nicht derselbe Anschluss.

Eine LAN-Buchse am Router ist ebenfalls kein analoger Telefonanschluss. RJ-Steckerformen können bei unterschiedlichen Anwendungen vorkommen. Die Form allein legt weder Signal noch Kontaktbelegung fest. Adapter müssen für den konkreten Anschluss vorgesehen sein.

Bei älteren Anlagen kann eine Telefondose Teil einer direkt analogen Teilnehmerleitung oder einer Nebenstellenanlage sein. Erste Anschlussstellen und Betreiberbereiche werden nicht ohne Zuständigkeit verändert. Vor Umbauten sind Anschlussart und Verantwortungsgrenze zu klären.

Telefonie: Anschlussarten unterscheiden
Prinzipgrafik zu den erklärten Funktionen; die genaue Ausführung ist produktabhängig.

Routeranschluss und TAE-Schaltkontakte trennen

Am dargestellten DSL-/IP-Anschluss sind die ankommende Leitung, der analoge FON-Ausgang und Ethernet-LAN verschiedene Schnittstellen. Ähnliche Steckerformen machen sie nicht austauschbar. Die zweite Ansicht behandelt ausdrücklich das deutsche TAE-F-System.

Routeranschluss und TAE-Schaltkontakte trennen Routeranschluss und TAE-Schaltkontakte trennen

Statisches Prinzipbild des Ausgangszustands. Die Interaktion zeigt weitere Zustände.

Im Modell ausprobieren

  1. Wählen Sie DSL, FON und LAN und verfolgen Sie den jeweils markierten Weg.
  2. Wechseln Sie zur TAE-Weiterführung. Ohne F-Stecker führen die Ruhekontakte das Paar zur nächsten Dose weiter.
  3. Setzen Sie den F-Stecker ein. Er öffnet mechanisch beide Weiterführungskontakte; dafür muss kein Telefongespräch beginnen.

Aussage und Grenzen

Das TAE-Prinzip ist keine Belegung für österreichische TDO- oder Schweizer Telefondosen. Bestehende NFN-/NFF-Schaltbilder behalten ihren ergänzenden Informationswert. Zuständigkeit und erste Anschlussstelle sind vor realen Änderungen zu klären.

Passende Vertiefungen

TAE: F, N und die Klemmen

TAE unterscheidet mechanisch codierte Anschlussarten. F ist für entsprechende Telefonanschlüsse vorgesehen, N für dafür ausgelegte Zusatzgeräte. NFN und NFF beschreiben Anordnungen, deren elektrische Funktion aus dem konkreten Dosenschaltbild hervorgeht.

Beim hier dargestellten herkömmlichen analogen TAE-Eingang wird das ankommende Paar La/Lb den Klemmen 1 und 2 zugeordnet. Diese Zahlen sind keine allgemeine Belegung für beliebige Telefonbuchsen. Farben des verwendeten Kabels sind ebenfalls nicht universell.

Die vorhandene F-Darstellung zeigt zusätzlich W, E sowie die Weiterführungen b2 und a2. Diese Kennzeichnungen werden nicht als Aufforderung verwendet, alle Kontakte mit beliebigen Adern zu beschalten. Welche Funktionen gebraucht werden, ergibt sich aus dem tatsächlichen System.

Die vorhandenen Schaltbilder lesen

Das Einfachanschlussbild zeigt den Eingang an 1 und 2. Das Doppelanschlussbild unterscheidet zwei getrennte Leitungswege. Beim NFF-Beispiel ist die Zuordnung der beiden Anschlusswege ausdrücklich am Modellschaltbild zu prüfen; eine allgemeine Oben-unten-Regel reicht nicht.

Die NFN-Grafik stellt die elektrische Reihenfolge der Kontakte dar, nicht zwingend die räumliche Lage einer beliebigen Dose. Bestimmte eingesteckte N-Geräte führen den vorgesehenen Leitungsweg weiter. Ein unterbrochener Kontaktweg kann deshalb nachfolgende Geräte beeinflussen, unabhängig davon, ob ein Modem gerade Daten überträgt.

Die Weiterführungszeichnung zeigt im dargestellten TAE-Prinzip a2(6) zur nachfolgenden La-Klemme 1 sowie b2(5) zur Lb-Klemme 2. Vor einer Anwendung muss die tatsächliche Dose genau diese Funktion unterstützen. Diese historische Weiterführung ist keine Empfehlung, eine heutige DSL-Zuleitung beliebig mit Stichleitungen zu erweitern.

TAE-Einfachanschluss mit La an Klemme 1 und Lb an Klemme 2 sowie beschrifteter F-Buchse.
TAE-Einfachanschluss mit La an Klemme 1 und Lb an Klemme 2 sowie beschrifteter F-Buchse.

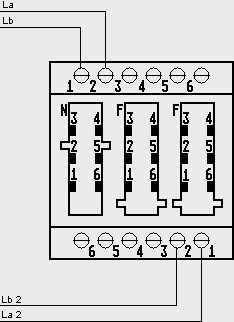

TAE-Doppelanschluss: zwei getrennte Leitungen an jeweils 1 und 2, dazu N- und F-Buchsen als schematische Kontaktübersicht.
TAE-Doppelanschluss: zwei getrennte Leitungen an jeweils 1 und 2, dazu N- und F-Buchsen als schematische Kontaktübersicht.

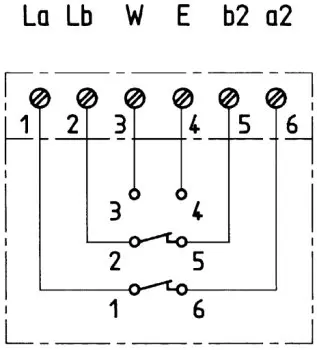

TAE-F-Prinzipschaltbild mit La(1), Lb(2), W(3), E(4), b2(5), a2(6) und Ruhekontakten 1–6 sowie 2–5.
TAE-F-Prinzipschaltbild mit La(1), Lb(2), W(3), E(4), b2(5), a2(6) und Ruhekontakten 1–6 sowie 2–5.

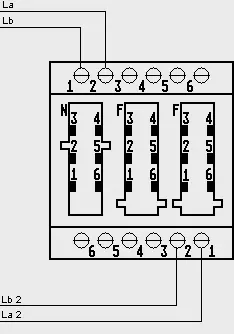

TAE-NFF-Prinzipschema: Leitung 1 führt über N zu F1, Leitung 2 unabhängig zu F2.
TAE-NFF-Prinzipschema: Leitung 1 führt über N zu F1, Leitung 2 unabhängig zu F2.

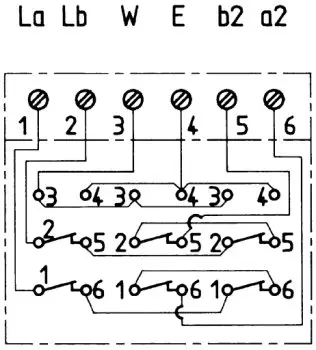

TAE-NFN-Prinzip: La/Lb durchlaufen zuerst N links, dann N rechts und danach F in der Mitte; Darstellung in elektrischer Reihenfolge.
TAE-NFN-Prinzip: La/Lb durchlaufen zuerst N links, dann N rechts und danach F in der Mitte; Darstellung in elektrischer Reihenfolge.

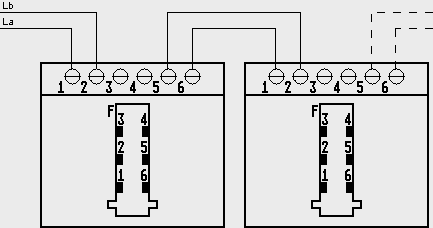

Weiterführung zwischen zwei TAE-Dosen: a2(6) der ersten an La(1) der zweiten, b2(5) an Lb(2).
Weiterführung zwischen zwei TAE-Dosen: a2(6) der ersten an La(1) der zweiten, b2(5) an Lb(2).

Planung und Anschlussbedingungen

FrageWarum sie zuerst geklärt wird
Welcher Dienst?Analoge Telefonie, DSL und Ethernet sind unterschiedliche Systeme.
Welche Anschlussstelle?Routerausgang, Teilnehmerleitung und Betreiberbereich unterscheiden.
Welches Dosenmodell?Codierung, Schaltkontakte und Belegung sind modellabhängig.
Welches Aderpaar?Paare und Zuordnung feststellen statt Farben zu erraten.
Welche Weiterführung?Gewollte Reihenfolge und mögliche Störungen berücksichtigen.

Kommunikationsleitungen sind nicht pauschal spannungsfrei. Analoge Telefonie kann Speise- und Rufspannungen führen. An unbekannten Anschlüssen nicht arbeiten und keine Netzspannung an Kommunikationskontakte bringen. Leitungsführung und Trennung von Energieanlagen richten sich nach den dafür geltenden Regeln.

Für eine neue Dateninstallation ist die Seite Datendosen und Netzwerkverkabelung der passendere Einstieg. Dort werden feste Datenstrecke, Patchkabel und Netzwerkgeräte getrennt erklärt.

Funktionskontrolle und Fehlersuche

Am Router zuerst den richtigen Anschluss und die Telefonie-Konfiguration prüfen: Rufnummernzuordnung, gewählter Ausgang und unterstütztes Endgerät. Ein korrekt gestecktes Telefon kann ohne passende Konfiguration trotzdem nicht wie erwartet klingeln.

Bei einer Dosenanlage den Leitungsweg und die dokumentierte Kontaktfolge untersuchen. Ein erfolgreiches Telefonat beweist nicht, dass jede gewünschte Zusatzfunktion oder Weiterführung korrekt ist. DSL-Störungen benötigen eine andere Diagnose als ein fehlender Ruf am analogen Ausgang.

Häufige Fragen

Kann ein Telefon direkt an LAN angeschlossen werden?

Ein analoges Telefon nicht allein aufgrund eines passenden Steckers. IP-Telefone sind andere Geräte und benötigen eine dafür geeignete Netzwerk- und Telefonieeinrichtung.

Sind TAE und österreichische TDO identisch?

Nein. Die vorhandenen TAE-Beispiele dürfen nicht ungeprüft auf ein anderes nationales System übertragen werden.

Darf ich die erste Dose beliebig versetzen?

Zuerst Zuständigkeit und Anschlussbedingungen des Betreibers klären. Ein vorhandenes Schaltbild ersetzt diese Freigabe nicht.
