Rollläden und Beschattung sinnvoll automatisieren
Smarte Beschattung kann Rollläden und Jalousien passend zu Tageszeit, Sonne und Nutzung bewegen. Eine Markise hat jedoch andere Schutzanforderungen als ein innenliegendes Rollo. Deshalb beginnt die Planung beim konkreten Antrieb und der Mechanik, nicht bei einer möglichst umfangreichen Automatisierung.
Wichtig sind eine verständliche örtliche Bedienung, zulässige Fahrbefehle und ein festgelegtes Verhalten bei fehlenden Sensorwerten oder Stromausfall. Eine Komfortregel darf notwendige Schutzfunktionen nicht überstimmen.
Rollladen, Jalousie und Markise unterscheiden
Ein Rollladen verändert vor allem Öffnungsgrad und Abschirmung. Eine Jalousie kann zusätzlich den Lamellenwinkel beeinflussen. Eine Markise ist gegenüber Wind und anderen Wetterbedingungen besonders nach ihrem vorgesehenen Einsatz zu beurteilen. Innenliegende und außenliegende Produkte sind ebenfalls nicht gleichzusetzen.
Die gewünschte Funktion muss vom Gerät unterstützt werden. Ein Aktor mit Auf/Ab-Befehlen bietet nicht automatisch eine zuverlässige prozentuale Position oder getrennte Lamellensteuerung. Bei einer nur zeitbasierten Schätzung kann die angezeigte Position von der tatsächlichen Lage abweichen.
Mechanische Endlagen, Hinderniserkennung und weitere Schutzfunktionen hängen vom Produkt ab. Die Anzeige „geschlossen“ in einer App beweist keine vollständige mechanische Kontrolle. Nutzen Sie die Rückmeldungen, die der Antrieb tatsächlich bereitstellt.
Aktor und Antrieb müssen zusammenpassen
Eine konventionelle Motorsteuerung benötigt eine passende gegenseitige Verriegelung der Fahrtrichtungen und die vom Hersteller vorgegebenen Umschaltbedingungen. Zwei beliebige smarte Steckdosen sind kein allgemeiner Ersatz für einen geeigneten Jalousieaktor.
Motorart, Spannung, Last, Anschlüsse und Bedienung unterscheiden sich. Bei Funkantrieben kann bereits eine integrierte Steuerung vorhanden sein. Das bedeutet nicht, dass jeder zusätzliche Funkstandard unterstützt wird. Produktunterlagen und passende Integration bestimmen die Möglichkeiten.
Arbeiten an festen Leitungen oder Motoranschlüssen gehören zu entsprechend qualifizierten und berechtigten Fachpersonen. Der vorliegende Beitrag und seine Grafik erklären das Steuerkonzept, nicht eine universelle Klemmenbelegung.
Sinnvolle Auslöser und Bedingungen
Ein einfacher Zeitplan kann morgens öffnen und abends schließen. Ein Sonnenstandsbezug passt sich dem Tagesverlauf an, kennt aber allein noch nicht die tatsächliche Sonneneinstrahlung. Bewölkung, Fassadenrichtung und Raumnutzung sind zusätzliche Aspekte.
Sommerlicher Wärmeschutz kann beispielsweise nur dann anfordern, wenn die betroffene Fassade Sonne erhält und ein sinnvoller Bedarf besteht. Eine kurze Verzögerung beziehungsweise Hysterese verhindert ständiges Fahren bei wechselnden Messwerten. Die richtigen Bedingungen hängen von Gebäude und Beschattung ab; pauschale Lux-, Temperatur- oder Windwerte wären hier unpassend.
Bei einer Terrassentür muss die Nutzung berücksichtigt werden. Automatisches Schließen darf niemanden ungewollt aussperren oder den erforderlichen Zugang beziehungsweise Fluchtweg beeinträchtigen. Ein Türkontakt ist nur eine Information innerhalb eines geeigneten Gesamtkonzepts.
Prioritäten eindeutig festlegen

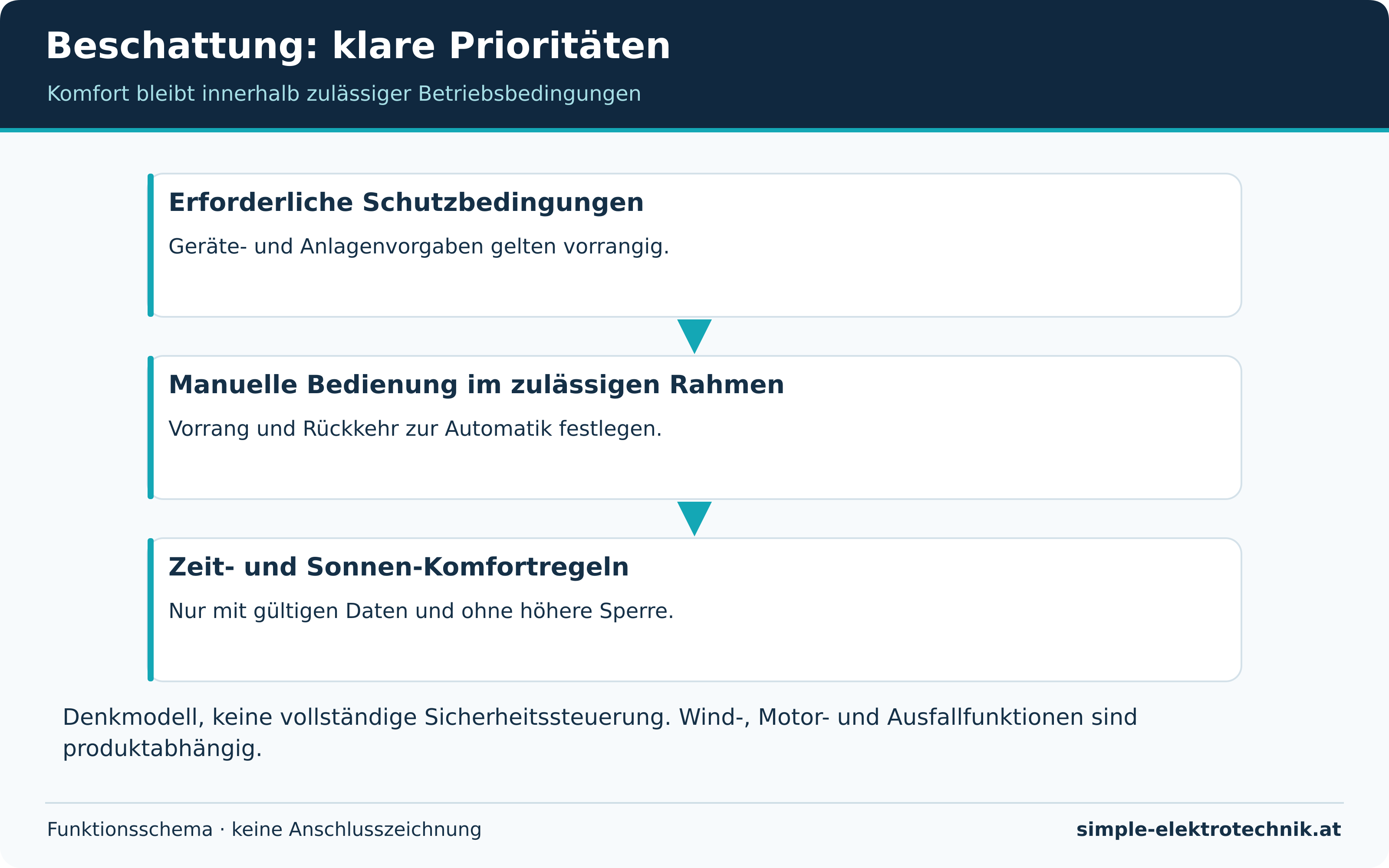

Die Prioritätsgrafik zeigt ein Denkmodell: Zuerst gelten die notwendigen Geräte- und Schutzbedingungen. Innerhalb dieses zulässigen Rahmens kann eine manuelle Bedienung gegenüber Komfortautomatik Vorrang erhalten. Erst danach greifen Zeit- oder Sonnenregeln. Das ist keine vollständig ausgelegte Sicherheitssteuerung.
| Befehl oder Zustand | Zu planende Reaktion |
|---|---|
| Erforderliche Schutzfunktion | Nach Hersteller-/Anlagenvorgabe, nicht durch Komfortmodus umgehen |
| Bewusster manueller Eingriff | Geeignete Komfortautomatik zeitweise pausieren |
| Automatische Sonnenanforderung | Nur bei erlaubten Bedingungen und ohne widersprechenden Vorrang |
| Fehlender Wetterwert | Festgelegter, produktgerechter Umgang statt Annahme „kein Wind“ |
Ein Hersteller kann für eine bestimmte Markise eigene Windüberwachung und Ausfallreaktionen vorsehen. Daraus darf keine universelle Funktion für alle Motoren abgeleitet werden. Wetterdaten aus dem Internet ersetzen zudem nicht automatisch eine geeignete örtliche Schutzfunktion.
Handbetrieb und Rückkehr zur Automatik
Nach einem Tastendruck sollte erkennbar sein, ob nur eine Fahrt ausgeführt oder ein manueller Modus aktiviert wurde. Eine kurze Rückkehrverzögerung kann sinnvoll sein, darf aber keine erforderliche Schutzreaktion blockieren.
Legen Sie fest, wann der manuelle Vorrang endet. Das kann ein ausdrücklicher Automatikbefehl oder eine passende zeitliche Regel sein. Ein täglich unerwartet zurückgesetzter Zustand ist für Bewohner schwer nachvollziehbar.
Auch mehrere Bedienorte müssen dieselbe Logik berücksichtigen. Ein Sprachbefehl und ein Wandtaster sollen nicht unbemerkt unterschiedliche Betriebsarten erzeugen. Die Automatisierungsseite erklärt die gemeinsame Modusverwaltung.
Inbetriebnahme und Ausfallprüfung
- Fahrtrichtungen, Stoppen und zulässige Endlagen anhand des Produkts prüfen.
- Eventuelle Positionsschätzung beziehungsweise Kalibrierung nach Anleitung ausführen.
- Zeit- und Sonnenregeln zunächst mit überschaubarem Umfang testen.
- Manuellen Vorrang und seine Rückkehr nachvollziehbar kontrollieren.
- Verhalten bei fehlenden Daten, Verbindungsverlust und Wiederkehr der Versorgung beurteilen.
- Vorgesehene Schutzfunktionen und erforderliche örtliche Bedienung separat prüfen lassen.
Keine riskanten Wetter- oder Hindernissituationen künstlich erzeugen, um eine Komfortregel zu testen. Prüfmöglichkeiten und sichere Simulationen richten sich nach Hersteller und Anlage.
Häufige Fragen
Sind Winddaten aus einer Wetter-App genug?
Nicht pauschal für eine Schutzfunktion. Örtliche Böen, Datenalter und Verbindungsfehler müssen berücksichtigt werden. Maßgeblich ist das geeignete Produkt- und Schutzkonzept.
Bedeutet ein Prozentwert eine gemessene Position?
Nicht immer. Er kann aus Laufzeit geschätzt sein. Prüfen Sie Rückmeldung und Genauigkeit der konkreten Anlage.
Kann alles bei Stromausfall per Hand geöffnet werden?
Nur wenn das jeweilige Produkt eine dafür geeignete Möglichkeit besitzt. Das muss vor der Auswahl geklärt werden, besonders bei relevanten Zugängen.
