Dämmerungsschalter: Helligkeit sinnvoll auswerten
Ein Dämmerungsschalter wertet die Helligkeit an einem geeigneten Sensor aus und schaltet seinen Ausgang entsprechend der vorgesehenen Funktion. Er kann beispielsweise eine Beleuchtung bei Dunkelheit freigeben. Er erkennt dabei nicht automatisch Bewegung oder Anwesenheit.
Die tatsächliche Helligkeit am Sensor ist der entscheidende Unterschied zur Astro-Zeitschaltuhr, die Sonnenzeiten berechnet. Ob ein Außenbereich dunkel genug ist, hängt außerdem von Montageort, Abschattung und fremdem Licht ab. Das Gerät muss deshalb zur Aufgabe passen und sinnvoll eingestellt werden.
Aufbau und Funktion
Aufbau und Funktion

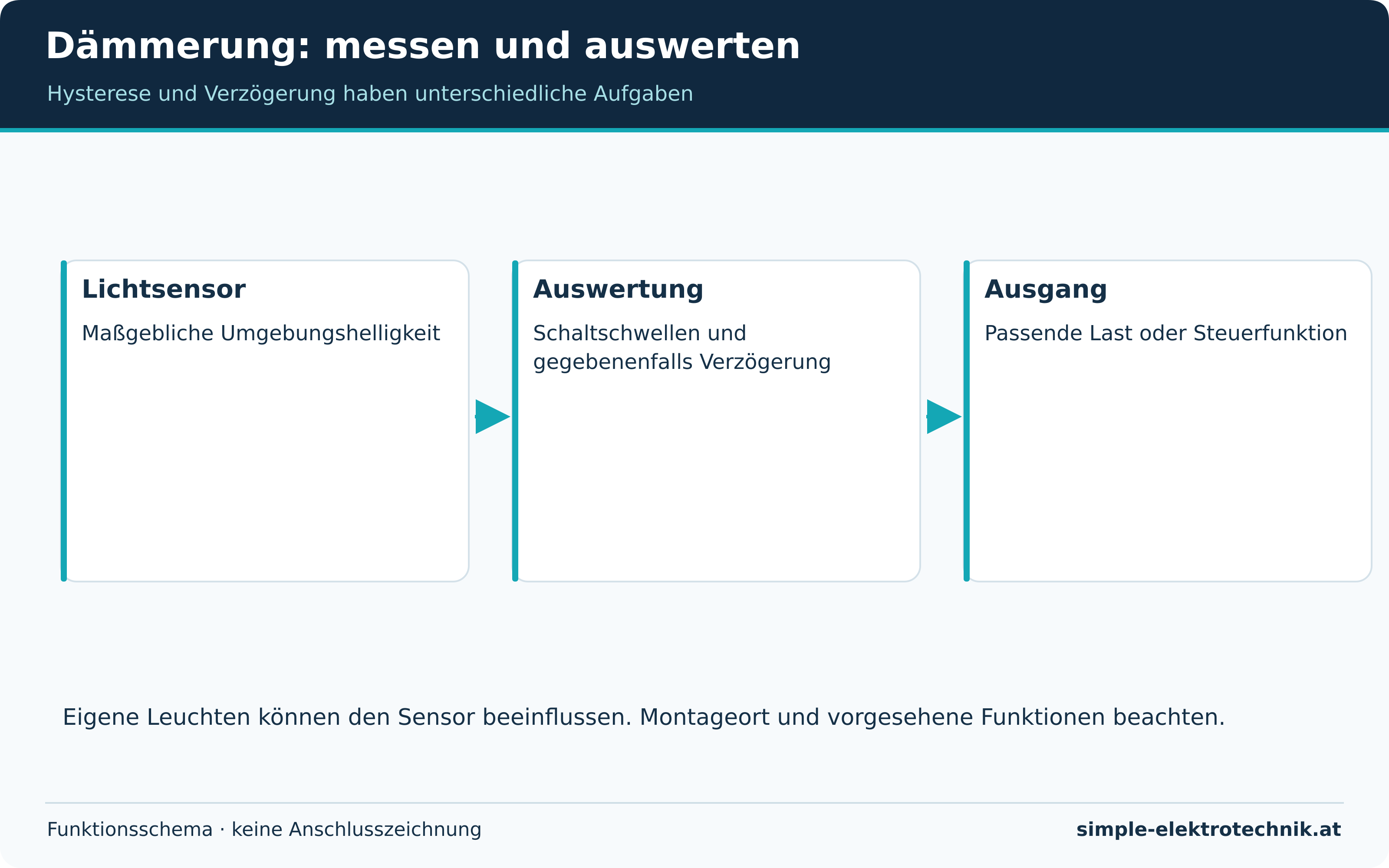

Zum Grundprinzip gehören Lichtsensor, Auswertung und ein dafür vorgesehener Ausgang. Der Sensor kann eingebaut oder getrennt montiert sein. Die neue Grafik zeigt diese Funktionskette; ihre Pfeile sind keine elektrischen Leiterverbindungen.
Der eingestellte Helligkeitswert bestimmt eine Schaltbedingung. Manche Geräte verwenden unterschiedliche Ein- und Ausschaltschwellen oder eine definierte Hysterese. Andere oder zusätzliche Maßnahmen sind zeitliche Verzögerungen. Solche Funktionen verhindern beziehungsweise verringern unerwünschte Reaktionen auf kurze Lichtänderungen. Ihre konkrete Wirkung ist produktabhängig.
Hysterese und Verzögerung sind nicht dasselbe: Hysterese unterscheidet Schaltschwellen beziehungsweise Schaltzustände, eine Verzögerung bewertet die zeitliche Dauer einer Bedingung. Ein Gerät kann beides besitzen. Aus einem Einstellknopf allein lässt sich das nicht sicher ablesen.
Gerätebilder und Funktionsprinzip
Varianten, Anschlüsse und Auswahl
Varianten und Auswahl
| Auswahlfrage | Warum sie wichtig ist |
|---|---|
| Integrierter oder externer Sensor? | Montageort des Geräts und Ort der Helligkeitserfassung können verschieden sein |
| Gewünschte Schaltfunktion? | Dunkel-Ein, Hell-Ein oder andere Funktionen nicht verwechseln |
| Ausgang und Last? | Potentialfreier Kontakt und intern versorgter Ausgang sind nicht identisch |
| Zeitprogramm vorhanden? | Eine Nachtunterbrechung benötigt die passende Zusatzfunktion |
| Umgebung und Einbau? | Schutzart, Temperatur, Lichtzugang und zulässige Montage beachten |
Ein einstellbarer Helligkeitsbereich ist keine Empfehlung, überall denselben Luxwert zu verwenden. Die geeignete Einstellung hängt von Nutzung und Erfassungsort ab. Die Beleuchtung einer Arbeitsstelle oder eines Verkehrsbereichs verlangt gegebenenfalls eine gesonderte fachliche Planung.
Sensorplatzierung und Anschlüsse
Der Sensor soll die für die Funktion maßgebliche Umgebungshelligkeit erfassen. Direkte Beleuchtung durch die eigene geschaltete Leuchte kann eine unerwünschte Rückwirkung verursachen: Einschalten macht es am Sensor hell, Abschalten wieder dunkel. Auch Scheinwerfer, Fassadenlicht oder starke Abschattung können die Bewertung verfälschen.
Der richtige Montageort und die vorgesehenen Gerätefunktionen lösen dieses Problem gemeinsam. Ein Sensor wird nicht beliebig abgedeckt, wenn dadurch die tatsächliche Umgebungshelligkeit nicht mehr sinnvoll erfasst wird. Herstellerangaben zu Ausrichtung, Einbau und Sensorleitung sind maßgeblich.
Versorgung, Sensoreingang und Lastanschluss werden nach dem konkreten Gerätebild zugeordnet. Eine Sensorleitung darf nicht ohne Prüfung als Netzspannungsleitung behandelt werden. Unterschiedliche Spannungsbereiche und ihre Trennung sind zu beachten; PE bleibt Schutzleiter.
Funktionskontrolle
Funktionskontrolle
Die Prüfung muss die vorgesehene Helligkeitsbedingung und vorhandene Verzögerungen berücksichtigen. Ein sofortiges Schalten nach kurzem Abdunkeln ist nicht bei jedem Produkt zu erwarten. Wenn ein Testmodus vorhanden ist, wird er nach der Anleitung verwendet und danach verlassen.
Prüfen Sie die Reaktion bei der vorgesehenen Dunkel- und Hellbedingung und beobachten Sie, ob die eigene Leuchte den Sensor ungewollt beeinflusst. Einstellungen und Sensorort werden dokumentiert. Sichtbare Reaktionen allein ersetzen die erforderlichen elektrischen Prüfungen nicht.
Schaltet das Gerät wiederholt hin und her, kommen Sensorplatzierung, Lichtquellen, Einstellungen oder andere Fehler infrage. Eine einzelne Beobachtung ist noch keine sichere Diagnose.
Vorteile und Grenzen
Vorteile und Grenzen
Das Gerät kann auf die örtliche Helligkeit reagieren und dadurch jahreszeitliche Änderungen oder Bewölkung tatsächlich erfassen. Dafür benötigt es einen passenden Sensorort und eine geeignete Last-/Ausgangskombination.
Es kennt ohne zusätzliche Funktionen weder Anwesenheit noch die gewünschte Nachtruhe. Ein Zeitprogramm und ein Helligkeitskriterium können sich sinnvoll ergänzen, müssen aber als Gesamtsystem geplant werden. Eine feste Energieeinsparung folgt daraus nicht.
Fragen und weitere Informationen
Häufige Fragen
Ist das ein Bewegungsmelder?
Nein. Die Geräte bewerten unterschiedliche Größen. Bewegungs- und Präsenzmelder können zusätzlich Helligkeit berücksichtigen, benötigen aber eine passende Erfassung der Bewegung.
Warum schaltet es beim Test nicht sofort?
Möglicherweise greift eine vorgesehene Verzögerung. Prüfen Sie die tatsächliche Anleitung, Betriebsart und Sensorbedingung, statt daraus sofort einen Defekt abzuleiten.
