Elektriker-Werkzeug: Auswahl, Anwendung und wichtige Grenzen

Gutes Elektriker-Werkzeug muss zur Aufgabe passen: zum Leiter, zum Schraubenkopf oder zur vorgesehenen Prüfung. Eine bekannte Marke allein sagt noch nicht, ob die konkrete Ausführung für den Einsatz geeignet ist. Die elektrische Prüfausstattung wird gesondert bei Messgeräten und Prüfmitteln behandelt.

Hier finden Sie die Werkzeugauswahl meiner Website übersichtlich nach Aufgaben geordnet. Dazu erkläre ich, worauf es beim Auswählen und Benutzen ankommt – und was ein Werkzeug oder Prüfgerät eben nicht leisten kann.

Werbung / Affiliate-Links. Als Amazon-Partner verdiene ich an qualifizierten Verkäufen. Die Produktbilder und Produktnamen führen zu den vorhandenen Amazon-Angeboten.

Welche Grundausstattung ist sinnvoll?

Für viele Montageaufgaben gehören ein geeigneter Kabelschneider oder Seitenschneider, eine passende Abisolierzange, gut sitzende Schraubendreher und eine brauchbare Arbeitsleuchte zur Grundausstattung. Bei Prüfgeräten entscheidet zuerst die konkrete Prüfaufgabe. Ein zweipoliger Spannungsprüfer, ein Multimeter und ein einfacher Netzwerk-Leitungstester erfüllen unterschiedliche Aufgaben.

Für größere Leitungen, besondere Isolierungen oder empfindliche Elektronik kommen andere Werkzeuge dazu. Eine kompakte Auswahl, die tatsächlich zur Arbeit passt, ist meist hilfreicher als ein großer Koffer mit vielen ungeeigneten Einzelteilen. Schutzausrüstung und notwendige Prüfgeräte werden durch die hier gezeigte Auswahl nicht vollständig abgedeckt.

Vor dem Griff zum Werkzeug vier Dinge klären

Erstens die Aufgabe: Soll eine Leitung abgeschnitten, ihr Außenmantel entfernt oder nur eine einzelne Ader abisoliert werden? Zweitens das Material: Kupfer, Aluminium, feindrähtige Leiter und unterschiedliche Isolierstoffe stellen andere Anforderungen.

Drittens die Eignung: Arbeitsbereich, Schraubenprofil, Gerätemessfunktion und gegebenenfalls elektrische Kennzeichnung müssen zum Einsatz passen. Viertens der Zustand: Schneiden, Gelenke, Schutzisolierung, Prüfspitzen und Messleitungen vor dem Einsatz ansehen. Ein beschädigtes Werkzeug wird nicht durch vorsichtiges Anfassen wieder geeignet.

Werkzeug passend auswählen. Schematische Auswahlhilfe; Herstellerangaben und konkretes Arbeitsverfahren beachten.

Isolierter Griff, VDE und ESD: nicht dasselbe

Ein farbiger Kunststoffgriff oder ein angenehmer Mehrkomponenten-Griff ist noch kein Nachweis einer geprüften elektrischen Schutzisolierung. Maßgeblich sind die Kennzeichnung des konkreten Werkzeugs und seine Anleitung. Eine geprüfte Isolierung ersetzt weder die erforderliche Qualifikation noch das sichere Arbeitsverfahren.

ESD-Werkzeuge dienen dem kontrollierten Umgang mit elektrostatischer Aufladung an empfindlichen Bauteilen. Diese Eigenschaft ist nicht mit Schutz gegen elektrischen Schlag gleichzusetzen. Auch bei ähnlich aussehenden Werkzeugen können sich die Ausführungen unterscheiden.

Spannungsprüfer, Multimeter und Detektoren unterscheiden

Zum Feststellen der Spannungsfreiheit an Niederspannungsanlagen gehört ein dafür geeignetes Prüfgerät in das festgelegte sichere Arbeitsverfahren. Beim zweipoligen Prüfer sind Zustand, Funktionskontrolle, tatsächliche Arbeitsstelle und die vom Hersteller vorgeschriebene Anzeige entscheidend. Die fünf Sicherheitsregeln werden nicht durch den Besitz eines bestimmten Messgeräts ersetzt.

Ein berührungsloser Wechselspannungsdetektor kann bei der Orientierung helfen. Eine fehlende Anzeige beweist aber keine Spannungsfreiheit. Dasselbe gilt für einen einpoligen Phasenprüfer. Abstand, Abschirmung und Umgebungsbedingungen können das Ergebnis beeinflussen.

Ein Multimeter wird nach Messfunktion und Einsatzumgebung ausgewählt. Die Messkategorie gehört immer zusammen mit der zugehörigen zulässigen Spannung betrachtet; Messleitungen und Zubehör müssen ebenfalls passen. Nicht jedes Multimeter misst Strom: Das hier aufgeführte Fluke 113 besitzt keinen direkten Strommessbereich. Widerstands- und Durchgangsfunktionen sind keine beliebigen Messungen an gespeisten Stromkreisen.

Prüfgeräte erfüllen verschiedene Aufgaben. Schematische Auswahlhilfe; Herstellerangaben und konkretes Arbeitsverfahren beachten.

Die vorhandene Werkzeugauswahl im Überblick

Die folgenden Produkte bleiben nach ihrer Aufgabe gruppiert. Die Hinweise helfen beim Einordnen; verbindlich sind die Anleitung und die Kennzeichnung der tatsächlich gelieferten Ausführung. Varianten, Lieferumfang und Verfügbarkeit können sich beim Händler ändern.

Schneiden, Greifen und Abisolieren

Weidmüller KT 8 Kabelschneider

Für passende Kupfer- und Aluminiumleiter.
Die Schneidengeometrie ist für einen sauberen Schnitt ausgelegt.

Leiterwerkstoff und zulässigen Bereich prüfen. Ein Kabelschneider ist kein beliebiger Bolzen- oder Stahldrahtschneider.

Knipex 26 22 200 Flachrundzange

Lange, halbrunde Backen für Greif- und Biegearbeiten.
Mit Schneide für dafür freigegebene Drähte.

Mehrkomponenten-Griffe sind keine automatische VDE-Schutzisolierung. Die konkrete Ausführung und Kennzeichnung zählen.

Knipex 11 02 160 Abisolierzange

Manuell auf den passenden Leiterdurchmesser einstellbar.
Für die vom Hersteller vorgesehenen Leiter und Isolierungen.

Zu enges Einstellen kann den Leiter verletzen. Nach dem Abisolieren auf Kerben und abgeschnittene Einzeldrähte kontrollieren.

Knipex 70 02 160 Seitenschneider

Zum Schneiden geeigneter Drähte im angegebenen Arbeitsbereich.
Kompakte Schneiden für gut zugängliche Schnittstellen.

Drahtart und Durchmesser bestimmen die Eignung. Beschädigte Schneiden und übermäßiges Verdrehen verschlechtern den Schnitt.

Prüfen und Messen

Fluke T130/VDE zweipoliger Spannungsprüfer

Für Spannungs- und Durchgangsprüfungen gemäß Anleitung.
Mit LED-Anzeige und zusätzlicher LCD-Anzeige bei dieser Modellfamilie.

Prüfen Sie die Funktion des Spannungsprüfers vor und nach dem Feststellen der Spannungsfreiheit an einer geeigneten bekannten Spannungsquelle entsprechend seiner Anleitung. Zum Feststellen der Spannungsfreiheit das passende Prüfverfahren und die vorgeschriebene Geräteprüfung verwenden. Eine einzelne LCD-Ziffer ist kein Ersatz dafür.

Fluke 113 Digitalmultimeter

Für Spannung, Widerstand, Durchgang, Diodentest und Kapazität.
Messkategorie und zulässige Spannung am konkreten Gerät samt Messleitungen prüfen.

Widerstands-, Durchgangs-, Dioden- und Kapazitätsprüfungen erfordern einen spannungsfreien und gemäß Geräteanleitung entladenen Prüfling. Das Gerät nicht für eine direkte Strommessung in Reihe schalten. Das Fluke 113 besitzt keinen direkten Strommessbereich. Eine allgemeine Multimeterbeschreibung darf ihm keinen 10-A-Eingang zuschreiben.

Fluke LVD2 berührungsloser Spannungsdetektor

Für Hinweise auf Wechselspannung im vorgesehenen Einsatzbereich.
Mit zwei Empfindlichkeitsstufen und integrierter Leuchte.

Die Farbanzeige ist keine kalibrierte Abstandsmessung und begründet keinen garantierten Sicherheitsabstand. Keine Anzeige bedeutet nicht sicher spannungsfrei. Abschirmung, Abstand und Einbausituation beeinflussen die Erkennung; kein Ersatz für das geeignete zweipolige Prüfverfahren.

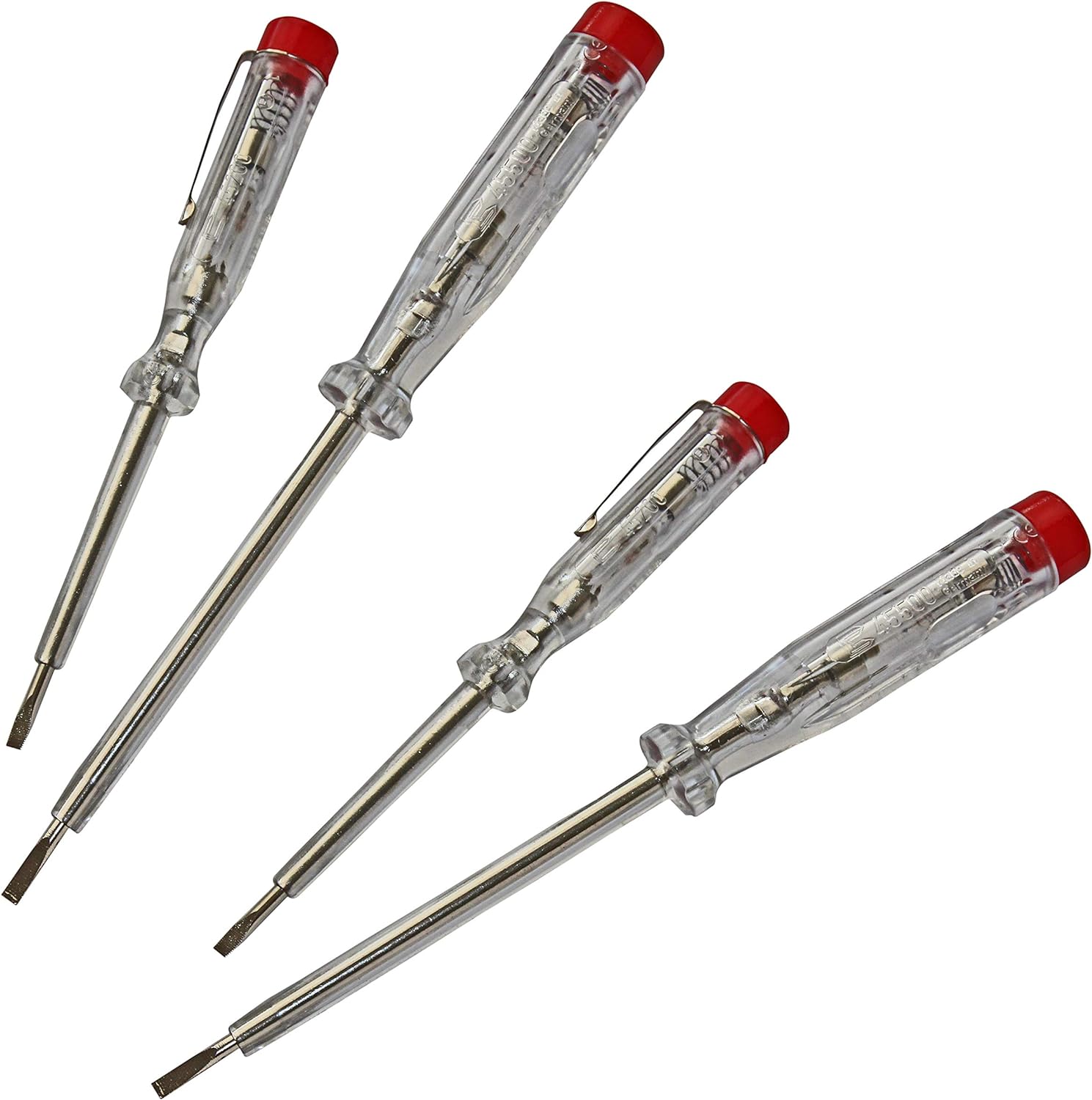

H+H einpolige Phasenprüfer

Einpolige Prüfhilfe aus der vorhandenen Werkzeugauswahl.
Bedeutung einer Anzeige hängt vom Prüfprinzip und den Einsatzbedingungen ab.

Nicht zum Nachweis der Spannungsfreiheit empfehlen. Eine fehlende Glimmanzeige oder ein scheinbarer Phasentest erlaubt keine Freigabe zum Berühren.

Leitungsmantel und Adern bearbeiten

Jokari SECURA No. 15 Entmanteler

Für geeignete Rundkabel; aktuellen Arbeitsbereich und konkrete Ausführung beachten.
Zusätzliche Abisolierkonturen für dafür vorgesehene Einzeladern.

Mantel und Aderisolation sind verschiedene Schichten. Das Werkzeug so auswählen und einsetzen, dass die darunterliegenden Adern unbeschädigt bleiben.

Jokari Kabelmesser mit Hakenklinge

Zum kontrollierten Bearbeiten geeigneter Leitungsmäntel.
Schnitttiefe und Klingenführung müssen zur Leitung passen.

Keine allgemeine Aussage „gefahrlos“. Übermäßige Schnitttiefe kann Aderisolation und Leiter beschädigen; genaue Produktvariante vor Verwendung zuordnen.

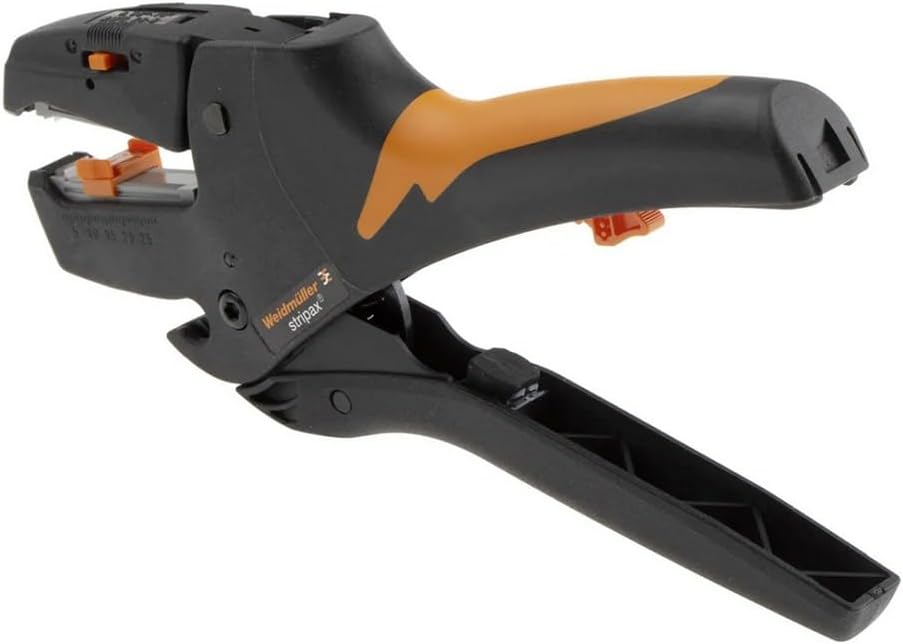

Weidmüller stripax Abisolierwerkzeug

Automatisches Abisolierwerkzeug für die freigegebenen Leiter-/Isolationsarten.
Mit einstellbarem Längenanschlag und zusätzlicher Schneidfunktion.

Abisolierbereich und Schneidleistung sind nicht identisch. Der Abisolierbereich bis 10 mm² ist keine Zusage, ebenso große Leiter schneiden zu dürfen.

Victorinox Swiss Army 1 Alox

Kompaktes Taschenmesser mit einer großen Klinge.
Ergänzung für allgemeine Aufgaben rund um die Werkzeugtasche.

Kein isoliertes Elektrowerkzeug und kein Ersatz für ein geeignetes Abmantelwerkzeug. Die Klinge dieser Ausführung ist nicht feststellbar.

Elektronik, Netzwerk und Kommunikation

Knipex 78 03 125 Electronic Super Knips

Präzisionsschneider für geeignete feine Drähte und Elektronikarbeiten.
Feine Schneiden für einen sauberen, gut kontrollierbaren Schnitt.

Nicht mit einem kräftigen Installations-Seitenschneider verwechseln. VDE- und ESD-Eigenschaften nur der tatsächlich gekennzeichneten Variante zuschreiben.

Knipex 16 60 06 SB Koax-/Daten-Abisolierwerkzeug

Für die vorgesehenen Koaxial-, Daten- und passenden Flachbandkabel.
Mit Schneid-/Abisolierfunktionen für die jeweilige Kabelausführung.

Nicht jede Klinge passt zu jedem Kabel. Abschirmung, Dielektrikum und Innenleiter nach dem Bearbeiten kontrollieren.

odedo LSA-Auflegewerkzeug

Für passende LSA-Kontakte bei Daten- und Kommunikationsverkabelung.
Anschlussplan und Schneidrichtung müssen zum Anschlussmodul passen.

Eine CAT-Bezeichnung im Shop ist keine universelle Freigabe für jedes Anschlussmodul. Verbindlich sind Kontakt-/Kabelkompatibilität und Herstellerangaben.

CSL RJ45-/RJ11-Leitungstester

Einfacher Leitungstester für die von diesem Modell unterstützten Aderverbindungen.
Mit Haupt- und Remoteeinheit für die Zuordnung beider Leitungsenden.

Kein Ersatz für eine Zertifizierung von Übertragungsparametern. Nur an dafür geeigneten, sicher vom aktiven Betrieb getrennten Leitungen einsetzen; PoE-Eignung nicht voraussetzen.

Abmanteln, Abisolieren und Schneiden sauber trennen

Beim Abmanteln wird der äußere Leitungsmantel bearbeitet. Beim Abisolieren wird die Isolation einer einzelnen Ader auf die passende Länge entfernt. Eine saubere Schnittfläche erleichtert die weitere Verarbeitung, ist allein aber noch kein Nachweis einer fachgerechten Verbindung.

Abisolierlänge und zulässige Leiterart ergeben sich aus dem konkreten Anschluss beziehungsweise der Klemme. Ein Längenanschlag am Werkzeug hilft, das gewählte Maß wiederholbar einzuhalten; er legt nicht für jede Klemme ein richtiges Universalmaß fest. Nach dem Bearbeiten auf beschädigte Isolation, eingekerbte Leiter und fehlende Einzeldrähte achten.

Schrauben richtig anziehen

Profil und Größe des Schraubendrehers müssen zum Schraubenkopf passen. Schlitz, Phillips und Pozidriv sind keine beliebig austauschbaren Formen. Ein schlecht sitzendes Werkzeug kann abrutschen und Schraube oder Anschluss beschädigen.

Wenn der Geräte- oder Klemmenhersteller ein Anzugsdrehmoment vorgibt, ist ein dafür geeignetes Drehmomentwerkzeug nötig. Ein gewöhnlicher Schraubendreher und das Gefühl in der Hand liefern keinen nachgewiesenen Drehmomentwert. Ein entsprechendes Werkzeug ist eine aufgabenabhängige Ergänzung, kein stillschweigend getestetes Produkt aus dieser Liste.

Werkzeuge und Prüfgeräte in Ordnung halten

Werkzeuge sauber und trocken lagern, scharfe Klingen geschützt aufbewahren und Messleitungen nicht dauerhaft eng knicken. Verschmutzte oder beschädigte Schneiden können den Leiter quetschen; Risse und beschädigte Isolierungen gehören geprüft und fachgerecht behandelt.

Bei Messgeräten richten sich Funktionskontrollen, Wartung und gegebenenfalls Kalibrierung nach Herstellerangaben, Nutzung und betrieblicher Festlegung. Eine Kalibrierung ersetzt keine Sicht- oder Funktionsprüfung vor der Verwendung. Aktuelle Hersteller-Sicherheitshinweise beachten; für ältere Fluke-T110-/T130-/T150-Geräte existiert ein nach Herstellungszeitraum und Seriennummer eingegrenzter Rückruf. Den eigenen Prüfer anhand der verlinkten Herstellerangaben zuordnen, nicht pauschal alle aktuellen Geräte als betroffen behandeln.

Häufige Fragen aus der Praxis

Reicht ein günstiger Phasenprüfer? Für den Nachweis der Spannungsfreiheit nicht. Entscheidend ist das geeignete Prüfverfahren mit dem passenden Gerät; einpolige und berührungslose Anzeigen reichen dafür nicht aus.

Brauche ich sofort jedes Werkzeug? Nein. Beginnen Sie mit den für Ihre tatsächlichen Aufgaben geeigneten Werkzeugen. Für seltene Spezialaufgaben kann eine gezielte Ergänzung sinnvoller sein als ein möglichst umfangreiches Set.

Ist ein einfacher LAN-Tester schon eine Netzwerkmessung? Er kann je nach Modell Aderverbindungen anzeigen. Dämpfung, Nebensprechen und andere Übertragungsparameter einer normgerechten Zertifizierung weist ein einfacher Belegungstester damit nicht automatisch nach.

Macht VDE-Werkzeug Arbeiten unter Spannung sicher? Eine geeignete geprüfte Isolierung ist eine Produkteigenschaft. Sie ist keine allgemeine Erlaubnis für Arbeiten unter Spannung und ersetzt weder Qualifikation, Gefährdungsbeurteilung noch die vorgesehenen Schutzmaßnahmen.

Passend weiterlesen

Herstellerinformationen und Quellen

Maßgeblich bleiben die Unterlagen der konkreten gelieferten Ausführung. Die Übersicht ist kein unabhängiger Produkttest.
