Treppenlichtschaltung: Beleuchtung mit Zeitsteuerung
Bei einer Treppenlichtschaltung schaltet ein gültiger Tasterimpuls die Beleuchtung für eine vorgesehene Zeit ein. Danach schaltet der Treppenlichtautomat entsprechend seiner eingestellten Funktion wieder aus. Die Taster bestimmen also nicht selbst die Einschaltdauer; diese Aufgabe übernimmt das Steuergerät.
Das unterscheidet die Zeitfunktion von der einfachen Stromstoßschaltung, bei der jeder gültige Impuls den gehaltenen Zustand wechselt. Ein Treppenhaus kann je nach Nutzung verschiedene Bedienkonzepte benötigen. Die passende Dauer und mögliche Zusatzfunktionen werden deshalb aus der Nutzung abgeleitet, nicht aus einem pauschalen Minutenwert.
Aufbau und Funktion
Aufbau und Funktion
Die hier erklärte Ausführung enthält mehrere geeignete Taster, einen Zeitautomaten und eine gemeinsam geschaltete Leuchtengruppe. Die Taster bedienen den dafür vorgesehenen Eingang; der passende Ausgang des Automaten schaltet die Last.
Steuereingang und Lastweg haben unterschiedliche Aufgaben. Das bedeutet nicht automatisch, dass die Taster mit ungefährlicher Kleinspannung arbeiten. Versorgung, Eingangsart und Ausgang müssen zum konkreten Produkt und zur Anlage passen.
Ein Zeitautomat kann elektromechanisch oder elektronisch arbeiten. Zusätzliche Funktionen sind nicht aus dieser Bauart allein abzuleiten. Auch der Zustand nach einem Versorgungsausfall sowie das Verhalten bei einem festgehaltenen oder defekten Taster sind produktabhängig.
Schaltbild und Erklärung
Prinzipbild und Zeitablauf

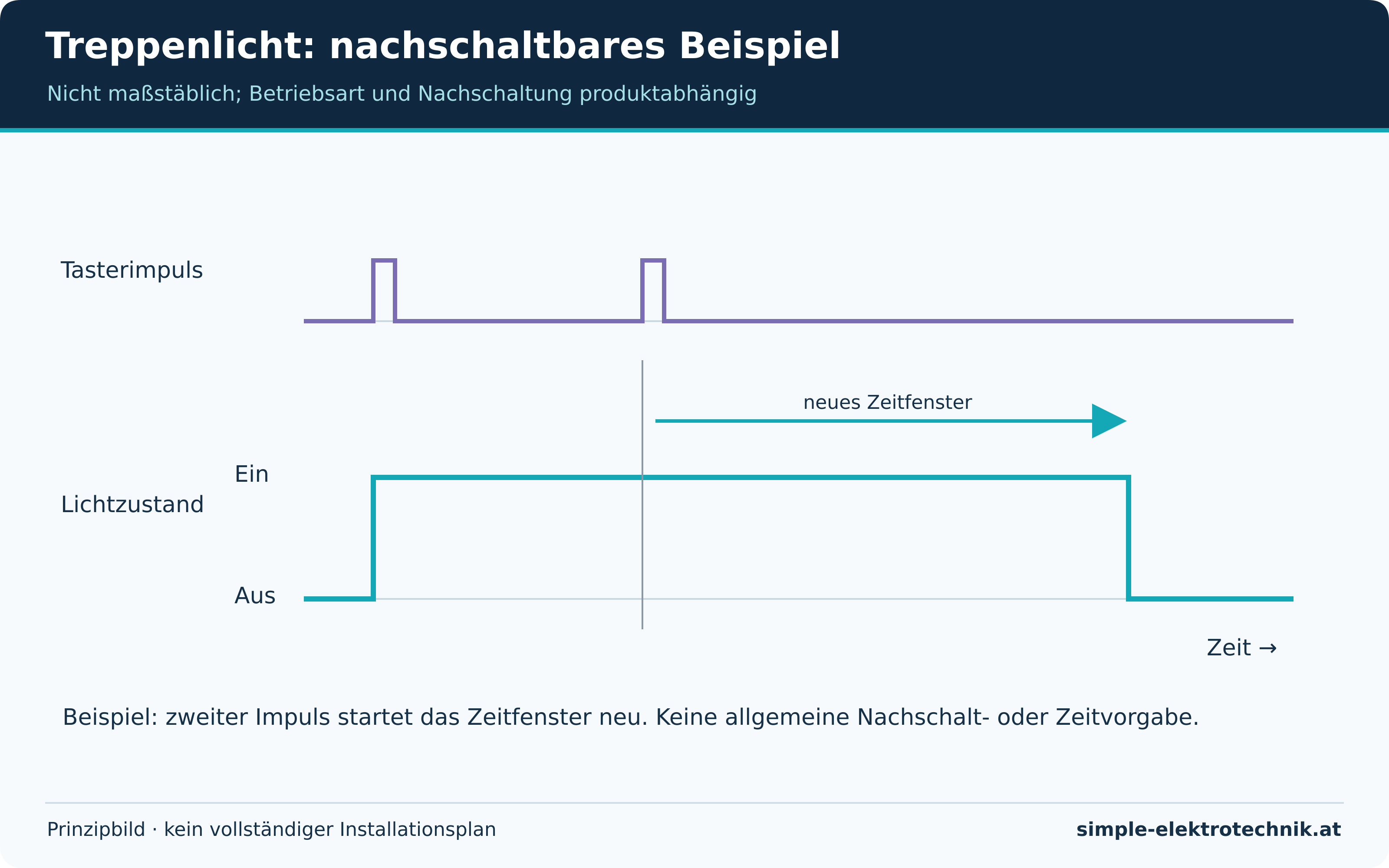

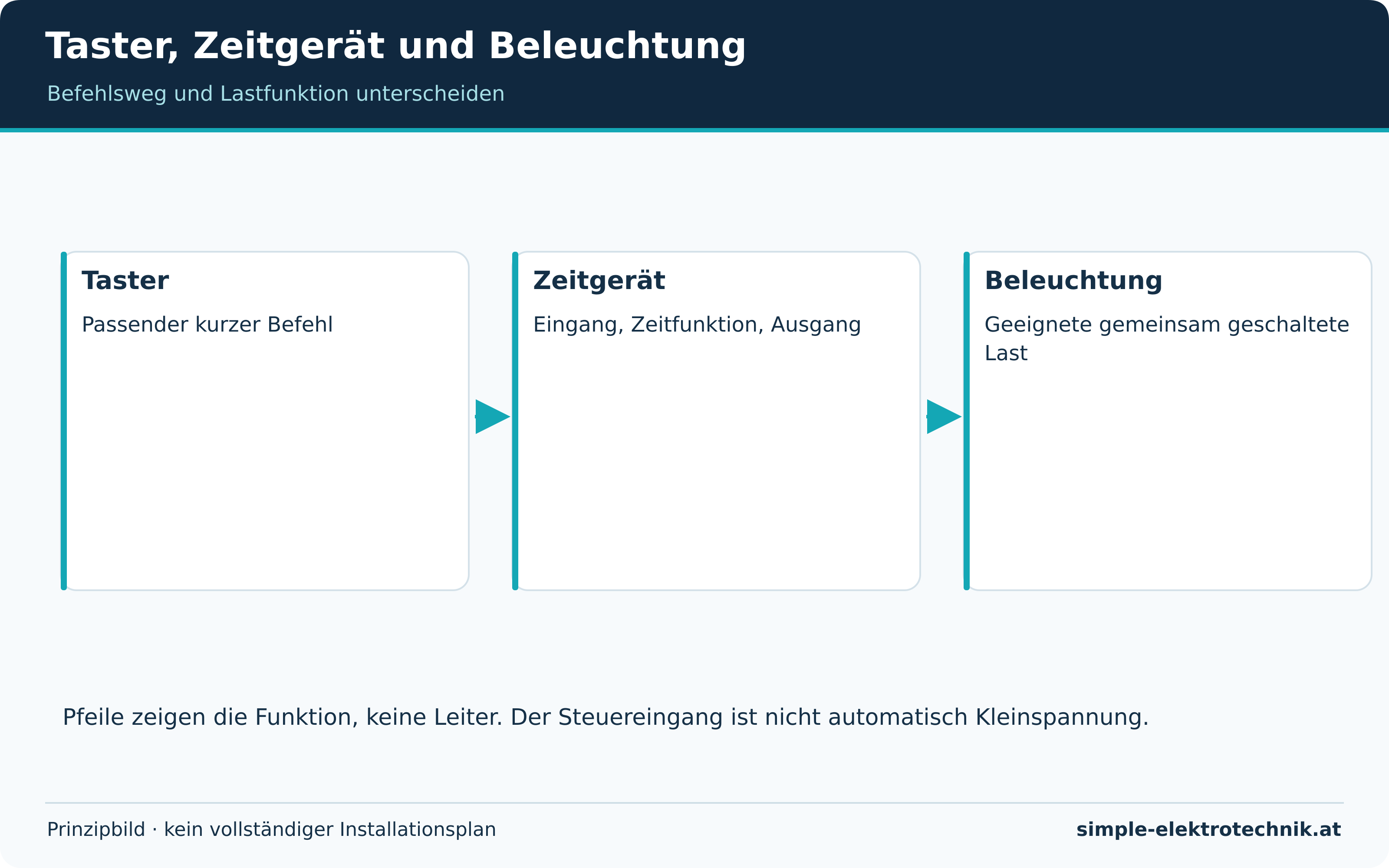

Die neue Funktionszeichnung zeigt die Kette Taster – Zeitgerät – Beleuchtung. Pfeile stellen dort Befehle und Wirkung dar, keine elektrischen Leiter. Ein ergänzendes Zeitdiagramm zeigt einen gültigen kurzen Impuls und das dazugehörige Einschaltfenster.
Die dargestellte Nachschaltung ist ausdrücklich ein Beispiel für einen entsprechend eingestellten nachschaltbaren Automaten. Ein weiterer gültiger Impuls verlängert beziehungsweise startet dort das vorgesehene Zeitfenster neu. Andere Geräte können eine Sperrzeit besitzen oder bei erneutem Tastendruck eine andere Funktion ausführen.
| Situation | Was am tatsächlichen Gerät geklärt werden muss |
|---|---|
| Erster kurzer Impuls | Startbedingung und Reaktion des Ausgangs |
| Weiterer Impuls während der Laufzeit | Nachschaltung, Sperrzeit oder andere Betriebsart |
| Zeit läuft ab | Abschaltung und gegebenenfalls Vorwarnung |
| Länger betätigter Taster | Vorgesehene Langtast- oder Dauerlichtfunktion, falls vorhanden |
| Versorgung fällt aus und kehrt zurück | Wiederanlaufzustand und gespeicherte Einstellungen |
Die grafische Zeitachse ist nicht maßstäblich und nennt bewusst keine universelle Einschaltzeit. Die Zeit muss zur konkreten Nutzung passen. Eine Vorwarnung ist keine Eigenschaft jedes Automaten.
Verdrahtungsprinzip und Besonderheiten
Verdrahtungsprinzip und Geräteauswahl
Hersteller unterscheiden unter anderem Anschlussvarianten, Eingangsbezüge und Ausgangsarten. Ein pauschales Klemmenbild für alle Treppenlichtautomaten wäre daher irreführend. Dieser Beitrag verwendet eine Funktionsübersicht und verweist für reale Anschlüsse auf die konkrete Anleitung.
Vor der Ausführung sind insbesondere zu prüfen:
- Versorgung und Art des Steuereingangs: Spannungssignal oder dafür vorgesehener Kontakt.
- Geeignete Taster und zulässige Belastung durch deren Leuchtelemente.
- Tatsächliche LED-/Leuchtenlast einschließlich Einschaltverhalten.
- Zulässige Leitungsführung, Stromkreiszuordnung und Einbauumgebung.
- Gewählte Betriebsart, Bedienbarkeit und Wiederanlaufverhalten.
Die Bezeichnungen Drei- oder Vierleiterschaltung sind kein vollständiger Verdrahtungsplan und schließen PE nicht pauschal in eine allgemeine Aderzählung ein. Aus dem Vorhandensein einer alten Anschlussvariante in Herstellerunterlagen folgt keine heutige Errichtungsfreigabe für jedes Land.
Arbeiten werden von entsprechend qualifizierten und befugten Personen mit den notwendigen Sicherheitsmaßnahmen ausgeführt. Verschiedene Neutralleiter oder Stromkreise dürfen nicht zur vermeintlichen Vereinfachung miteinander verbunden werden.
Funktionskontrolle
Funktionskontrolle im gewählten Modus
Zunächst wird jeder Taster einzeln auf die erwartete Reaktion geprüft. Danach folgt der vollständige Ablauf bis zur vorgesehenen Abschaltung. Prüfen Sie auch eine erneute Betätigung während der Laufzeit und vergleichen Sie das Ergebnis mit der Geräteanleitung und Einstellung.
Dauerlicht oder Vorwarnung werden nur geprüft, wenn sie vorhanden und für diese Anwendung vorgesehen sind. Ein anderer Modus kann ein völlig anderes Verhalten auslösen. Dokumentieren Sie deshalb neben der Zeit auch die Betriebsart.
Diese Kontrollen ergänzen die erforderlichen elektrischen Prüfungen, ersetzen sie aber nicht. Die Beleuchtung kann richtig schalten, obwohl eine Schutzmaßnahme mangelhaft ist. Bei Störungen oder unerwarteter Erwärmung wird der Betrieb fachgerecht beurteilt, statt Schutzorgane zu überbrücken.
Vor- und Nachteile
Vor- und Nachteile
Vorteile: Die Beleuchtung kann nach der vorgesehenen Nutzungsdauer automatisch abschalten. Mehrere Taster sind möglich, ohne dass jede Bedienstelle den Zustand dauerhaft halten muss. Ein passender Automat kann zusätzliche Bedienfunktionen anbieten.
Grenzen: Ein ungeeignetes Zeitfenster kann zu unerwarteter Dunkelheit führen. Das Gerät benötigt passende Last-, Eingangs- und Einbaubedingungen und kann selbst ausfallen. Automatisches Ausschalten garantiert keine bestimmte Energieeinsparung.
Ein normaler Treppenlichtautomat ersetzt keine eigenständig erforderliche Sicherheits- oder Notbeleuchtung. Dafür sind ein passendes Schutz- und Versorgungskonzept und die dafür geltenden Anforderungen maßgeblich.
Fragen und weiterführende Informationen
Häufige Fragen
Verlängert jeder Tastendruck die Zeit?
Nein. Nachschaltbarkeit, Sperrzeiten und Sonderfunktionen sind produkt- und einstellungsabhängig. Die Beispielkurve zeigt nur eine ausdrücklich bezeichnete Variante.
Kann ein gewöhnlicher Lichtschalter den Taster ersetzen?
Nicht pauschal. Ein dauerhaftes Signal kann eine andere Wirkung als ein Impuls haben. Entscheidend sind die vorgesehene Eingangs- und Bedienfunktion.
Wo liegt der Unterschied zur Zeitschaltuhr?
Der hier beschriebene Zeitautomat startet durch ein Ereignis und hält den Ausgang für eine Dauer. Eine Zeitschaltuhr schaltet dagegen typischerweise nach Uhrzeit oder einem Kalenderprogramm. Geräte mit mehreren Betriebsarten müssen nach ihrer tatsächlichen Einstellung beurteilt werden.
