Serienschaltung: zwei Leuchtengruppen getrennt schalten

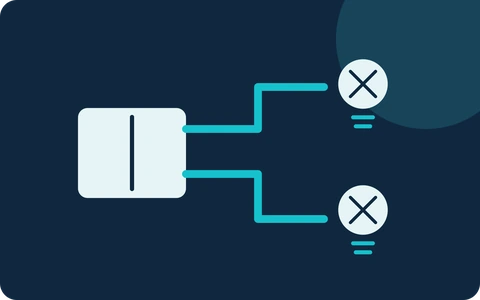

Die Serienschaltung mit einem Serienschalter schaltet zwei Leuchtengruppen von einer Bedienstelle aus unabhängig voneinander. Eine Wippe bedient die erste Gruppe, die andere die zweite. Damit lassen sich beispielsweise zwei Bereiche einer Raumbeleuchtung getrennt nutzen.
Der Name führt leicht in die Irre: Die Lampen sind bei dieser Installationsschaltung nicht elektrisch in Reihe geschaltet. Es werden zwei Schaltfunktionen an einem Gerät zusammengefasst. Die Bilder zeigen deshalb zwei getrennte, parallel zur Versorgung angeordnete Lastzweige.
Aufbau und Funktion
Aufbau und Funktion
Die Beispielschaltung enthält zwei unabhängig betätigte Kontakte und zwei Leuchtengruppen E1 und E2. Jeder Kontakt schaltet den vorgesehenen Außenleiterweg seiner Gruppe. Geeignete Neutral- und Schutzleiterverbindungen sind entsprechend Anlage und Betriebsmitteln auszuführen.
Ein üblicher Serienschaltereinsatz besitzt eine gemeinsame Einspeisung und zwei geschaltete Abgänge. Die tatsächliche interne Verbindung und Anschlusskennzeichnung müssen trotzdem am konkreten Produkt geprüft werden. Eine Doppelwippe kann auch einen Serientaster, zwei Wechsler oder eine elektronische Bedienung enthalten.
Die Bedienfunktion bleibt einfach: Eine Gruppe kann eingeschaltet sein, während die andere ausgeschaltet bleibt. Beide dürfen auch gleichzeitig eingeschaltet oder ausgeschaltet werden, sofern die gesamte Anlage für diese Betriebszustände geeignet ausgelegt ist.
Schaltbild und Erklärung
Schaltbild und vier mögliche Zustände

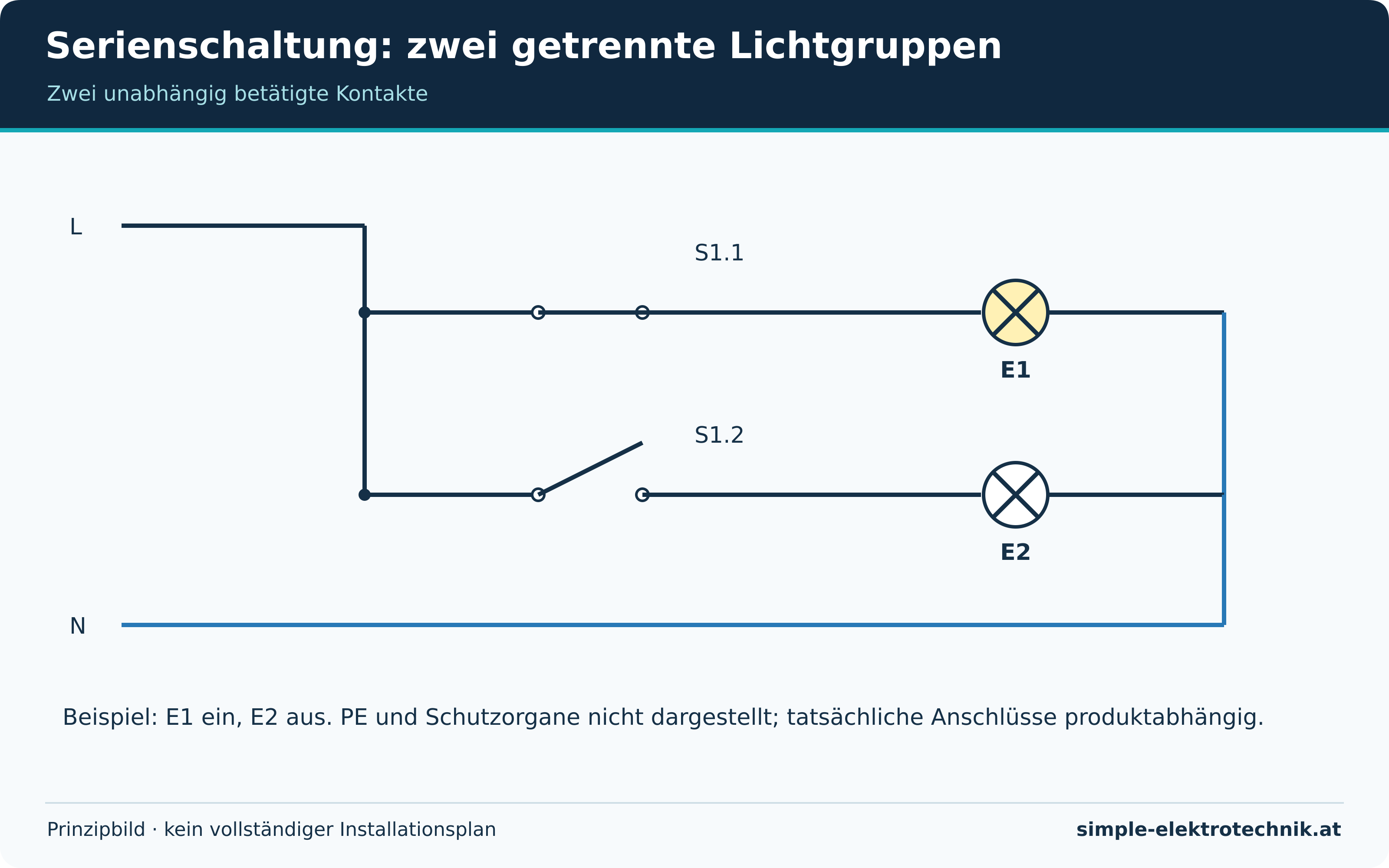

Die neue Übersicht zeigt die beiden Schaltzweige und ergänzt eine Zustandstabelle. Die Klemmen sind nur funktional bezeichnet. Die räumliche Lage im Bild entspricht keiner zugesagten Lage an einem bestimmten Einsatz.
| Kontakt für E1 | Kontakt für E2 | Erwartete Funktion |
|---|---|---|
| Offen | Offen | Beide Gruppen aus |
| Geschlossen | Offen | Nur E1 ein |
| Offen | Geschlossen | Nur E2 ein |
| Geschlossen | Geschlossen | Beide Gruppen ein |
Die Tabelle beschreibt intakte Beispielzweige. Ist eine Lampe defekt oder ihre Versorgung unterbrochen, stimmt die sichtbare Funktion nicht mehr allein mit der Kontaktstellung überein. „Lampe aus“ bleibt auch hier kein Spannungsfreiheitsnachweis.

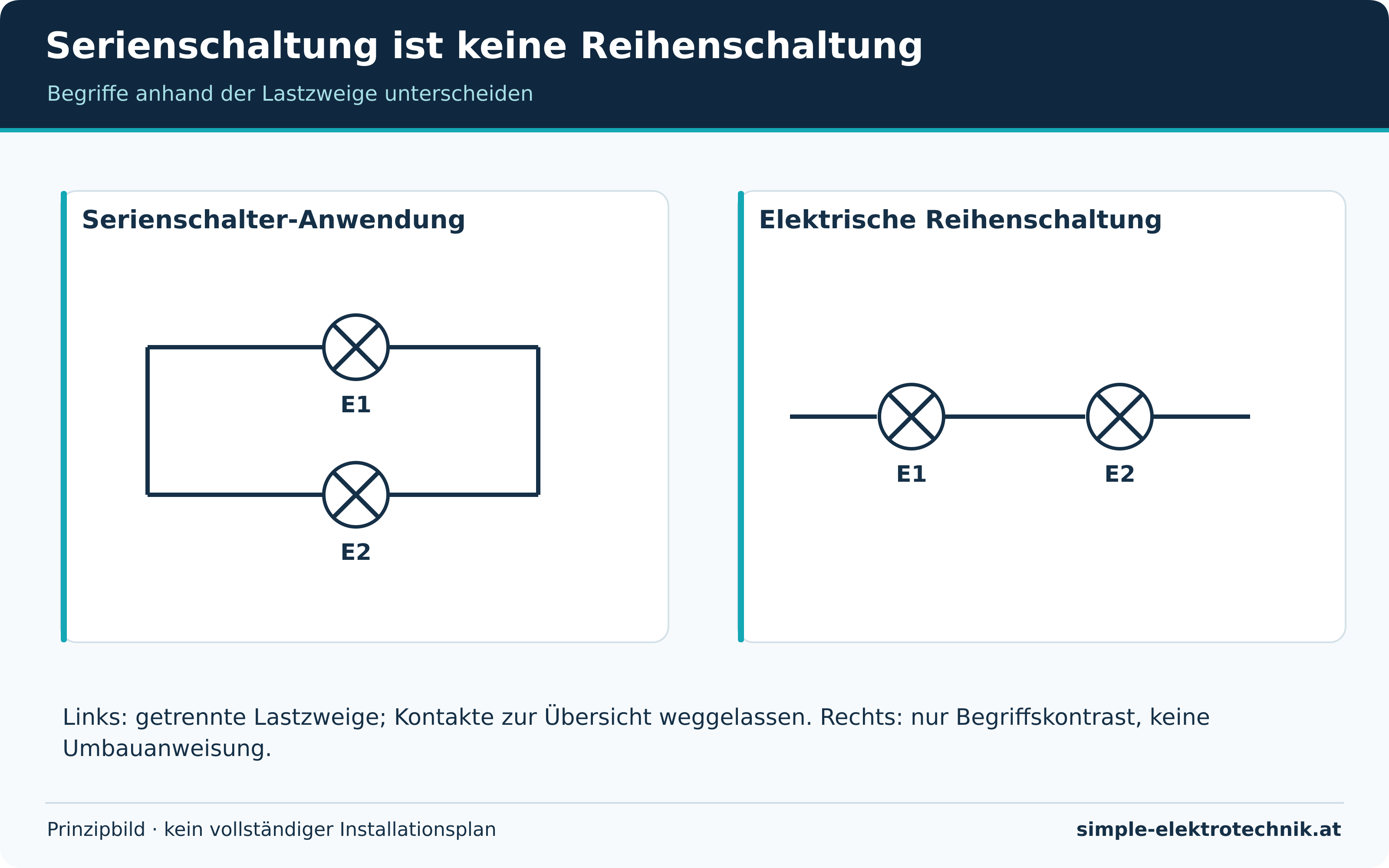

Eine zusätzliche Begriffsgrafik stellt den zwei unabhängigen Zweigen eine echte Reihenschaltung gegenüber. Sie dient nur dazu, den Sprachgebrauch zu klären. Die Reihenschaltung ist keine alternative Anschlussanweisung für diese Leuchten.
Verdrahtungsprinzip und Besonderheiten
Verdrahtungsprinzip und Planung
Für die zwei unabhängigen Schaltfunktionen werden die dazu vorgesehenen Verbindungen zwischen Einsatz und Leuchtengruppen benötigt. Eine pauschale Aderzahl wäre ohne Leitungsführung und Anlagenaufbau unzuverlässig. PE bleibt Schutzleiter; er wird nicht zum zusätzlichen Schaltleiter.
Bei einem gemeinsam gespeisten Einsatz sind beide Kontakte hinsichtlich ihres Versorgungszusammenhangs zu betrachten. Verschiedene Stromkreise dürfen nicht beliebig auf vermeintlich getrennte Wippen verteilt werden. Für getrennte Einspeisungen wäre eine ausdrücklich dafür geeignete, fachgerecht geplante Ausführung erforderlich.
Vor der Ausführung müssen unter anderem geklärt sein:
- Wirkliche Kontaktfunktion und gemeinsame interne Verbindungen.
- Last je Abgang und zulässige Gesamtbeanspruchung des Einsatzes.
- Eignung für die verwendeten Leuchtmittel und deren Einschaltverhalten.
- Zuordnung der Leiter und nötige Schutzmaßnahmen.
- Verständliche Zuordnung der Wippen zu den Lichtgruppen.
Die Schaltgeräteseite zum Serienschalter erklärt das einzelne Betriebsmittel. Hier geht es um die gesamte Zweigfunktion. Arbeiten an Netzspannung erfordern die passende Fachkunde und die Sicherheitsmaßnahmen für die konkrete Anlage.
Funktionskontrolle
Funktionskontrolle
Eine geordnete Bedienprüfung erfasst alle vier Zustände. Prüfen Sie nicht nur, ob beide Gruppen gleichzeitig leuchten: Jede Gruppe soll unabhängig auf ihre zugehörige Wippe reagieren. Das verhindert, dass eine ungewollte Kopplung übersehen wird.
Die erwarteten Zustände können zuerst am Schaltbild nachvollzogen werden. Nach der fachgerechten Ausführung kommen die erforderlichen elektrischen Prüfungen hinzu. Eine funktionierende Bedienung allein bestätigt weder Schutzleiterverbindung noch Isolation oder wirksame Abschaltung im Fehlerfall.
Bei unerwarteter gegenseitiger Beeinflussung ist die Ursache zu klären. Unterschiedliche Helligkeit oder Nachglimmen darf nicht automatisch als Beweis einer bestimmten Verdrahtung gedeutet werden; auch die Elektronik der Leuchten kann beteiligt sein.
Vor- und Nachteile
Vor- und Nachteile
Vorteile: Zwei Gruppen sind an einem kompakten Bedienort unabhängig schaltbar. Der gewünschte Lichtumfang lässt sich dadurch ohne zusätzliche Zeit- oder Speicherfunktion auswählen.
Grenzen: Ein Serienschalter allein bietet keine Bedienung derselben Gruppen von weiteren Stellen. Er ist auch kein Dimmer. Für mehrere Bedienorte oder stufenlose Helligkeit muss das Gesamtkonzept erweitert werden. Zusätzliche Leuchtengruppen bedeuten nicht automatisch Energieeinsparung; entscheidend sind tatsächliche Nutzung und Leuchtmittel.
Fragen und weiterführende Informationen
Häufige Fragen
Können zwei Lampen einzeln geschaltet werden?
Ja, wenn sie entsprechend als getrennte Gruppen geplant und angeschlossen sind. Zwei vorhandene Lampen an derselben geschalteten Verbindung lassen sich nicht allein durch eine neue Doppelwippe unabhängig bedienen.
Ist ein Serientaster dasselbe?
Nein. Er gibt momentane Befehle und benötigt eine dazu passende Steuerung. Der hier beschriebene Serienschalter hält seine zwei Kontaktstellungen.
Was ist bei mehreren Schaltstellen sinnvoll?
Die Vergleichsseite erklärt die Grundmöglichkeiten. Bei zwei Gruppen muss die gewünschte Mehrstellenbedienung je Gruppe betrachtet werden; die einfache Serienschaltung löst das nicht von selbst.
