Verbindungsklemmen und Leiteranschlüsse
Eine Verbindungsklemme stellt den elektrischen Kontakt zwischen Leitern her. Sie muss zum Leiterwerkstoff, zur Leiterart, zum Querschnitt und zur Anwendung passen. Die äußere Größe oder eine bekannte Gehäusefarbe reicht zur Auswahl nicht aus.
Hier geht es um die Klemme als Bauteil und die Vorbereitung der Leiterenden. Wie ein vollständiges Montagebeispiel in einer Dose aufgebaut ist, zeigt die vorhandene Seite Abzweigdosen korrekt verdrahten mit den eigenen Bildern.
Leiterarten unterscheiden
Eindrähtige Leiter bestehen aus einem einzelnen Draht. Mehrdrähtige und feindrähtige Leiter besitzen mehrere Einzeldrähte beziehungsweise feinere Litzen. Diese Bauformen können sich bei der Klemmung unterschiedlich verhalten.
Eine Steckklemme, die nur für eindrähtige Leiter freigegeben ist, wird durch eine aufgesteckte Aderendhülse nicht automatisch für feindrähtige Leiter geeignet. Umgekehrt kann eine dafür vorgesehene Hebelklemme unterschiedliche Leiterarten aufnehmen. Die Freigabe bezieht sich auf den konkreten Artikel, nicht pauschal auf alle Produkte derselben Marke.
Auch der Leiterwerkstoff ist wichtig. Eine für Kupfer vorgesehene Verbindung ist kein allgemeiner Anschluss für Aluminium. Mischverbindungen und besondere Werkstoffe benötigen ausdrücklich dafür geeignete Lösungen und gegebenenfalls zusätzliche Verarbeitungsvorgaben.
Klemmenprinzipien und elektrische Zuordnung
Schraubklemmen erzeugen den Kontakt über einen vorgesehenen Klemmmechanismus mit festgelegten Anzugsbedingungen. Feder- und Hebelklemmen nutzen die zu ihrer Bauform passende Betätigung und Kontaktkraft. „Schraubenlos“ bedeutet nicht, dass Vorbereitung und Kontrolle entfallen.
Mehrere Öffnungen können intern verbunden sein. Bei einer üblichen Verbindungsklemme dienen sie dann dem Zusammenführen derselben elektrischen Funktion. Bei anderen Produkten können Ebenen oder Anschlüsse getrennt sein. Der innere Zusammenhang ist anhand der Kennzeichnung oder Unterlage festzustellen.

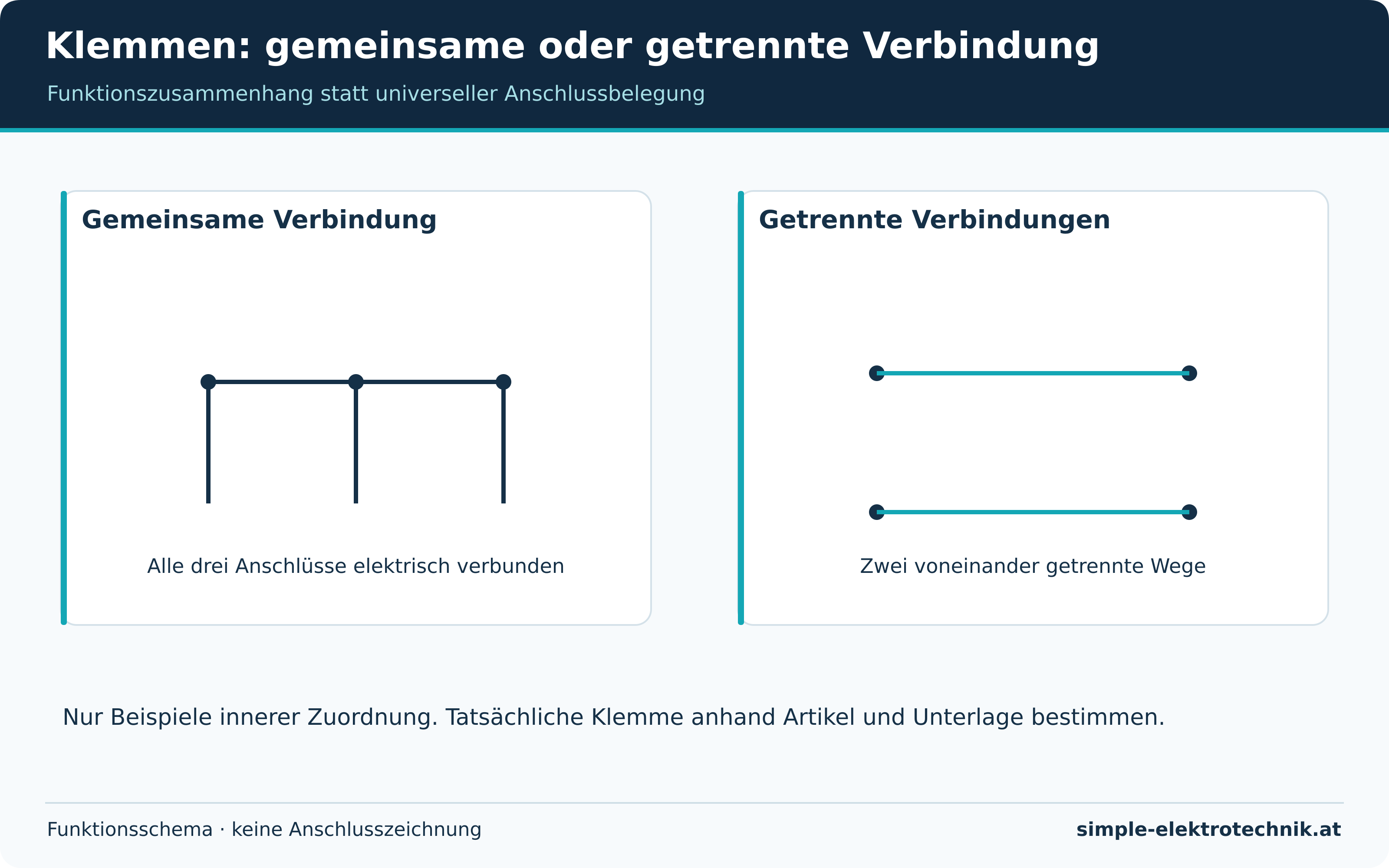

Die neue Grafik zeigt deshalb bewusst die Unterscheidung zwischen einer gemeinsamen Verbindung und getrennten Verbindungen. Sie ist keine allgemeine Innenzeichnung jeder Klemme. L, N und PE dürfen nicht aufgrund ähnlicher Gehäuseöffnungen in einer gemeinsamen Verbindung landen.
Vorbereitung und Montage
| Punkt | Warum er zählt |
|---|---|
| Artikelnummer | Legt die tatsächlichen Anschlussbedingungen fest. |
| Leiterart und Querschnitt | Müssen im freigegebenen Bereich liegen. |
| Abisolierlänge | Muss zur Klemme passen; keine universelle Zentimeterangabe. |
| Leiterende | Darf nicht unzulässig gekerbt, abgeschnitten oder beschädigt sein. |
| Einführen und Betätigen | Nach Anleitung vollständig und in der vorgesehenen Reihenfolge. |
| Unterbringung | Geeigneter Anschlussraum und Schutz gegen unzulässige mechanische Belastung. |
Zu kurz abisoliert kann die Isolation an der Kontaktstelle statt des Leiters anliegen. Zu lang abisoliert kann unzulässig blankes Metall außerhalb der Klemme bleiben. Deshalb die aufgedruckte Lehre oder Herstellerangabe nutzen und das Ergebnis kontrollieren.
Bei feindrähtigen Leitern dürfen keine einzelnen Drähtchen außerhalb der vorgesehenen Klemmstelle abstehen. Aderendhülsen sind nur in passender und freigegebener Ausführung einzusetzen. Zwei Leiter in einer Öffnung sind nur zulässig, wenn die konkrete Klemme und Vorbereitung dafür vorgesehen sind.
Kontrolle und Einbauumgebung
Nach der Montage Einstecktiefe, richtige Öffnung und vollständige Betätigung kontrollieren. Eine geeignete mechanische Haltekontrolle kann ergänzen, beweist aber nicht allein die Qualität aller elektrischen Kontaktbedingungen. Durchsichtige Gehäuse helfen nur bei tatsächlich einsehbaren Bereichen.
Eine Verbindungsklemme ist nicht automatisch eine Zugentlastung oder eine frei liegend zulässige Verbindung. Schutz gegen Berührung und Umgebungseinflüsse entsteht durch das gesamte vorgesehene System. Wärme, Häufung, Belastung und Platz im Anschlussraum sind mit zu berücksichtigen.
Für eine spätere Fehlersuche sind übersichtliche Zuordnung und Dokumentation hilfreich. Die reine Position einer Klemme links oder rechts in der Dose ist keine elektrische Anschlussregel. Die Funktionen müssen eindeutig bleiben, auch wenn die Montage räumlich anders aufgebaut ist.
Typische Fehler
Unpassende Leiterart, falsche Abisolierung, eine nicht vollständig geschlossene Betätigung oder ein beschädigter Leiter können den Kontakt beeinträchtigen. Eine Verbindung kann sich erwärmen, ohne dass ein Leitungsschutzschalter sofort auslöst. Wiederholtes Nachdrücken ohne Klärung der Ursache ist keine zuverlässige Reparatur.
Arbeiten an bestehenden Verbindungen erfolgen im sicheren Arbeitszustand. Nach Montage oder Änderung sind die für den Arbeitsumfang erforderlichen Prüfungen vorzunehmen. Eine optisch ordentliche Dose allein ist kein vollständiger Sicherheitsnachweis.
Häufige Fragen
Gilt dieselbe Abisolierlänge für alle Steckklemmen?
Nein. Auch innerhalb einer Produktfamilie können Ausführungen abweichen. Artikelkennzeichnung und Datenblatt entscheiden.
Macht eine Aderendhülse jeden flexiblen Leiter passend?
Nein. Die Kombination aus Leiter, Hülse und Klemme muss freigegeben sein. Eine Hülse ersetzt diese Prüfung nicht.
Darf eine Klemme wiederverwendet werden?
Nur entsprechend ihrer vorgesehenen Nutzung und bei geeignetem Zustand. Beschädigte oder unklar belastete Klemmen nicht ungeprüft erneut einsetzen.
