Erdung und Schutzpotentialausgleich verstehen
Erdung verbindet eine elektrische Anlage oder bestimmte Teile mit der Erde. Schutzpotentialausgleich verbindet bestimmte leitfähige Teile miteinander, um gefährliche Potentialunterschiede zu begrenzen. Beide Aufgaben hängen zusammen, sind aber nicht dasselbe.
Ein Metallteil ist nicht allein deshalb sicher, weil irgendwo im Gebäude ein Erder vorhanden ist. Entscheidend sind vorgesehene Verbindungen, Netzform, Schutzmaßnahmen und deren nachgewiesene Wirksamkeit.
Erde und Potential verständlich erklärt
Spannung ist ein Unterschied zwischen Potentialen. Zwei berührbare Teile können gefährlich werden, wenn zwischen ihnen eine entsprechende Spannung besteht und eine Person beide berührt. Das gilt auch dann, wenn eines der Teile im Alltag als geerdet bezeichnet wird.
Das Erdreich ist kein idealer Leiter mit überall exakt gleichem Potential. Ströme können in der Umgebung von Erdungsanlagen Potentialunterschiede erzeugen. Eine Erdverbindung beseitigt deshalb nicht automatisch jede Berührungs- oder Schrittspannungsgefahr.

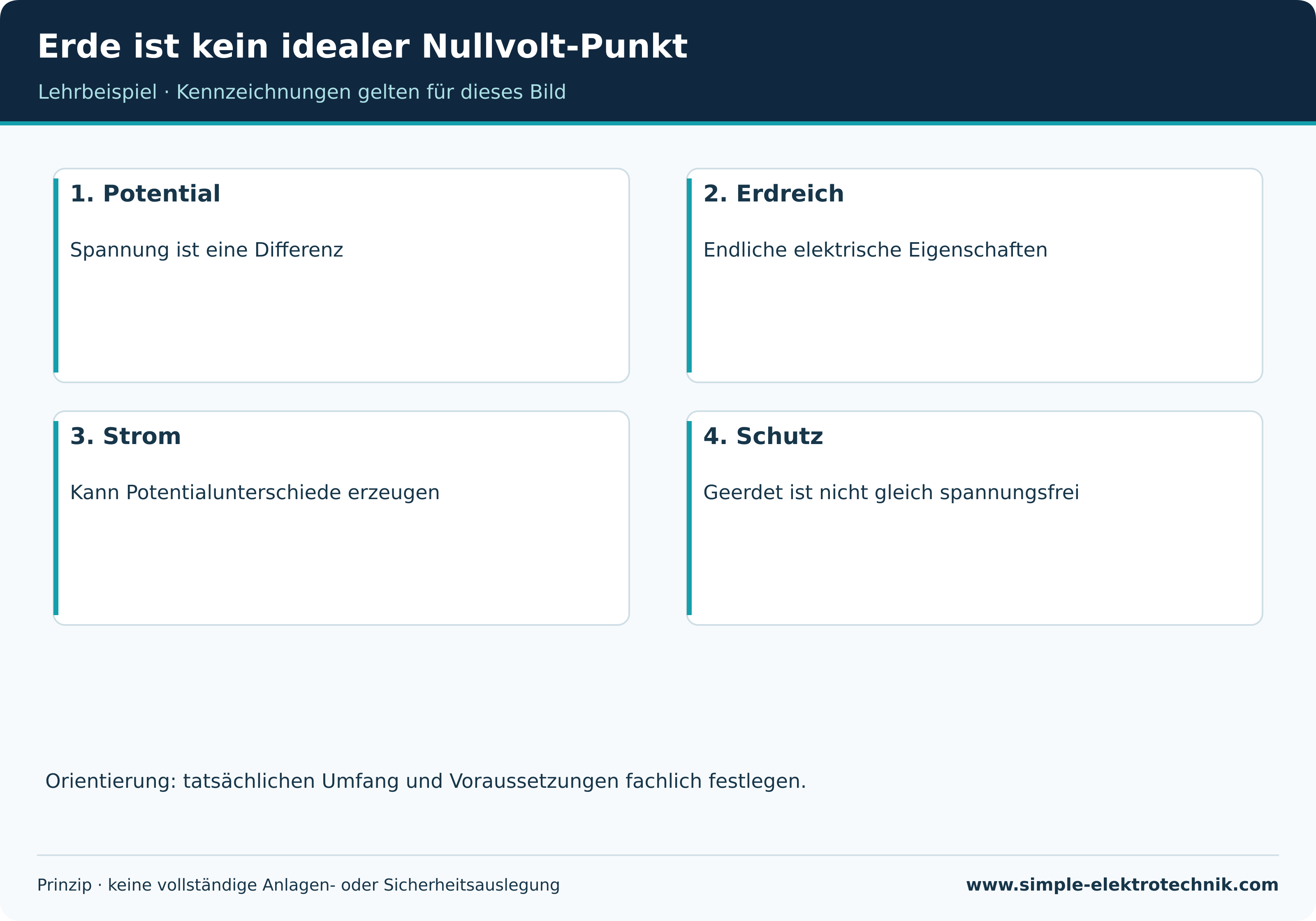

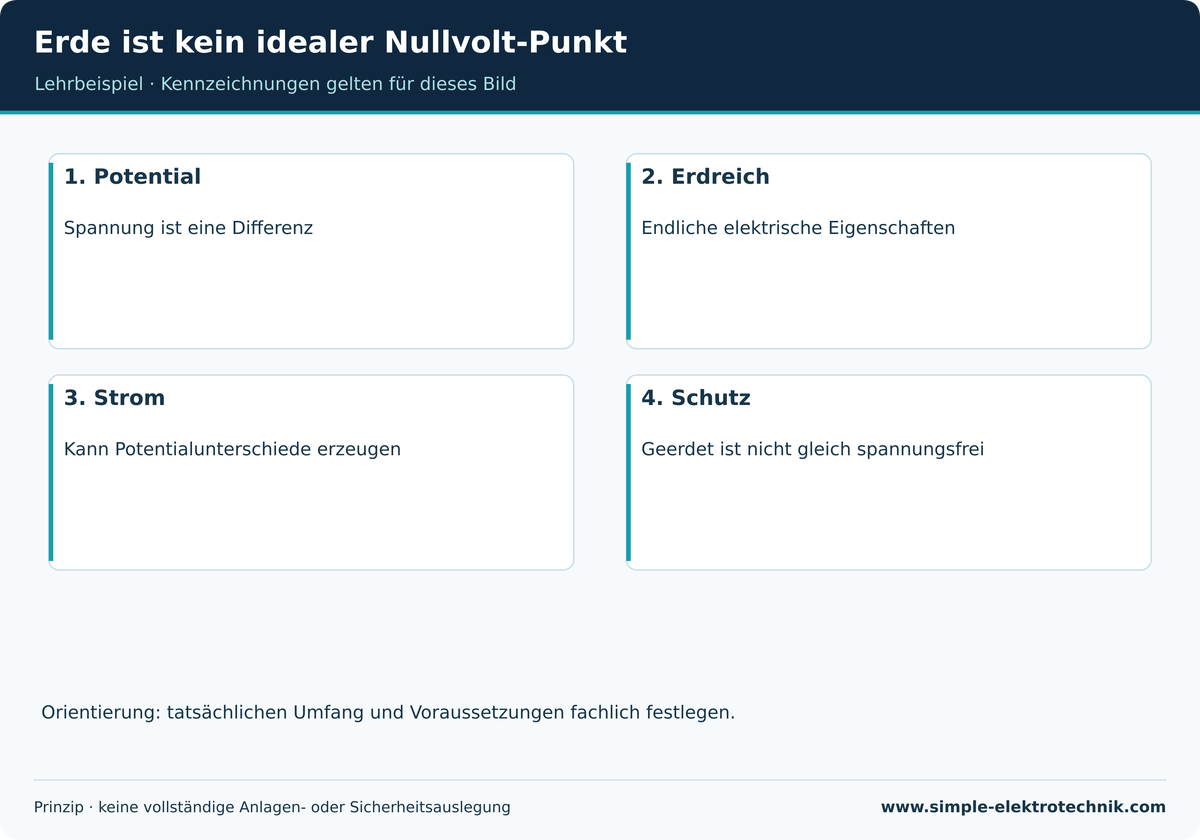

Erde ist kein idealer Nullvolt-Punkt
Die wichtigsten Bestandteile
| Bestandteil | Aufgabe |
|---|---|
| Erder | Elektrischer Kontakt mit dem Erdreich über eine geeignete Anordnung |
| Erdungsleiter | Verbindung zwischen festgelegtem Erdungspunkt und Erder |
| Haupterdungsschiene | Gemeinsamer Anschlussbereich für die dafür vorgesehenen Erdungs- und Schutzverbindungen |
| Schutzleiter | Schutzverbindung zu dafür bestimmten leitfähigen Teilen |
| Schutzpotentialausgleichsleiter | Verbindet dafür einzubeziehende leitfähige Teile mit dem Schutzpotentialausgleich |
Welche Teile einzubeziehen sind, richtet sich nach ihrem tatsächlichen Charakter und den geltenden Anforderungen. Nicht jedes metallisch aussehende Teil ist automatisch ein fremdes leitfähiges Teil mit erforderlicher Einbindung.

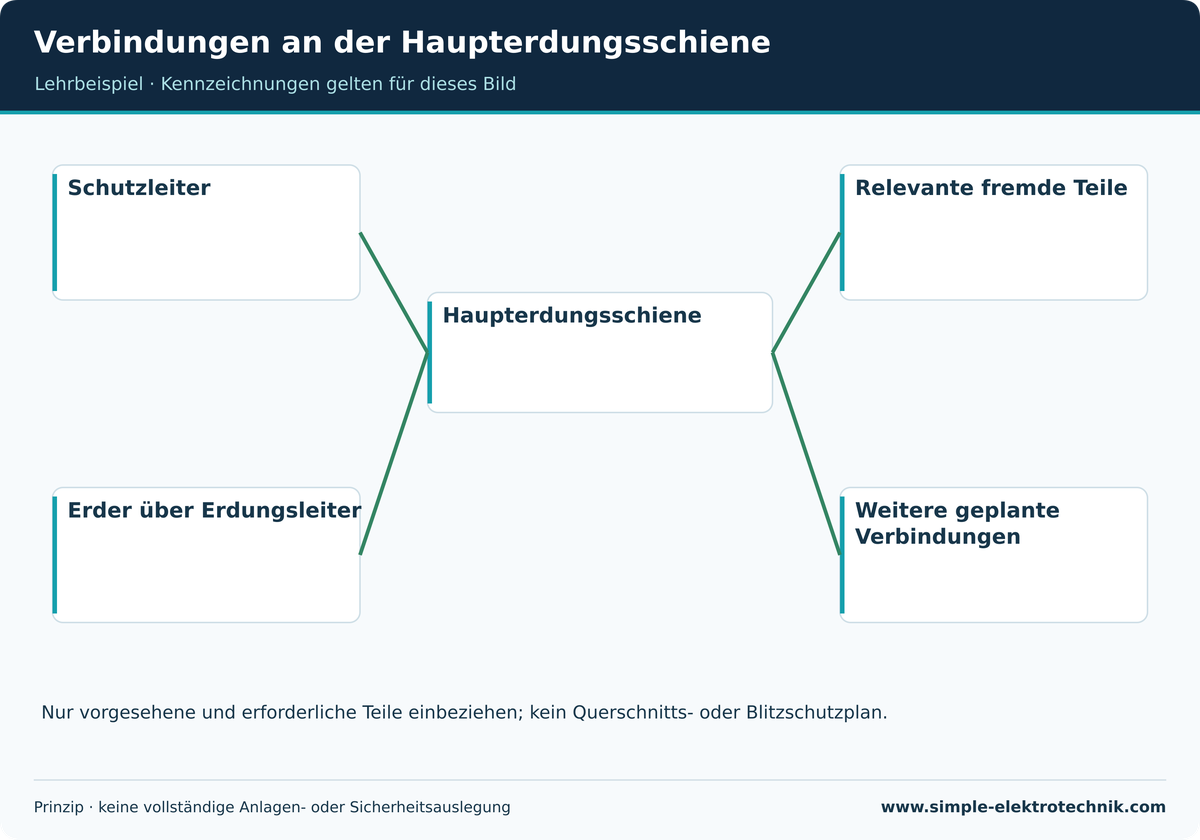

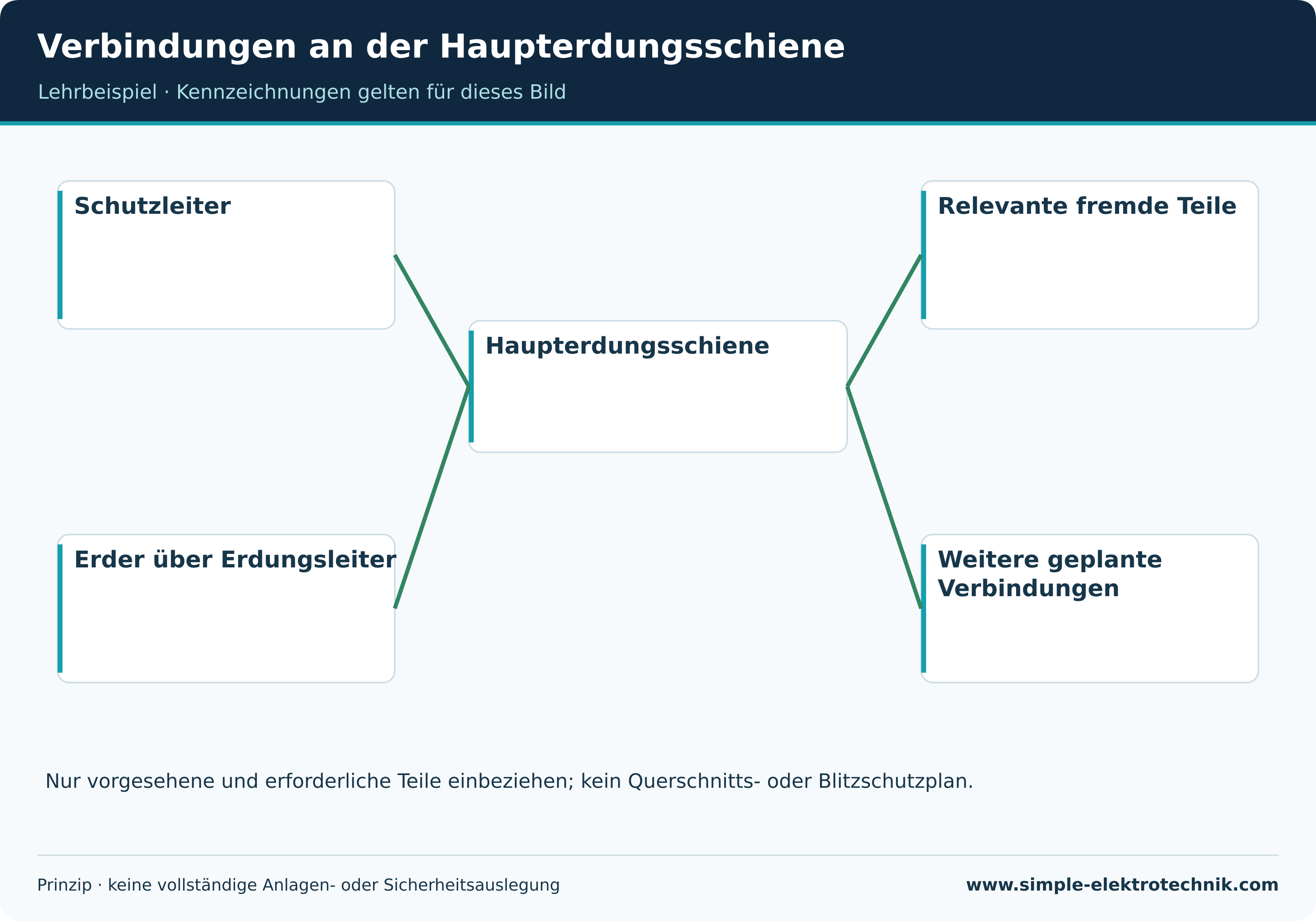

Verbindungen an der Haupterdungsschiene
Schutzleiter und Schutzpotentialausgleich
Ein Schutzleiter verbindet beispielsweise das dafür vorgesehene leitfähige Gehäuse eines Klasse-I-Geräts mit dem Schutzleitersystem. Schutzpotentialausgleich berücksichtigt zusätzlich die dafür relevanten leitfähigen Teile, die ein Potential einführen können.
Die Verbindung soll nicht nur auf dem Plan existieren. Klemmen, Leitungswege und Übergänge müssen geeignet sein und geprüft werden. Korrosion, lose Verbindungen oder spätere Umbauten können die vorgesehene Wirkung beeinträchtigen.

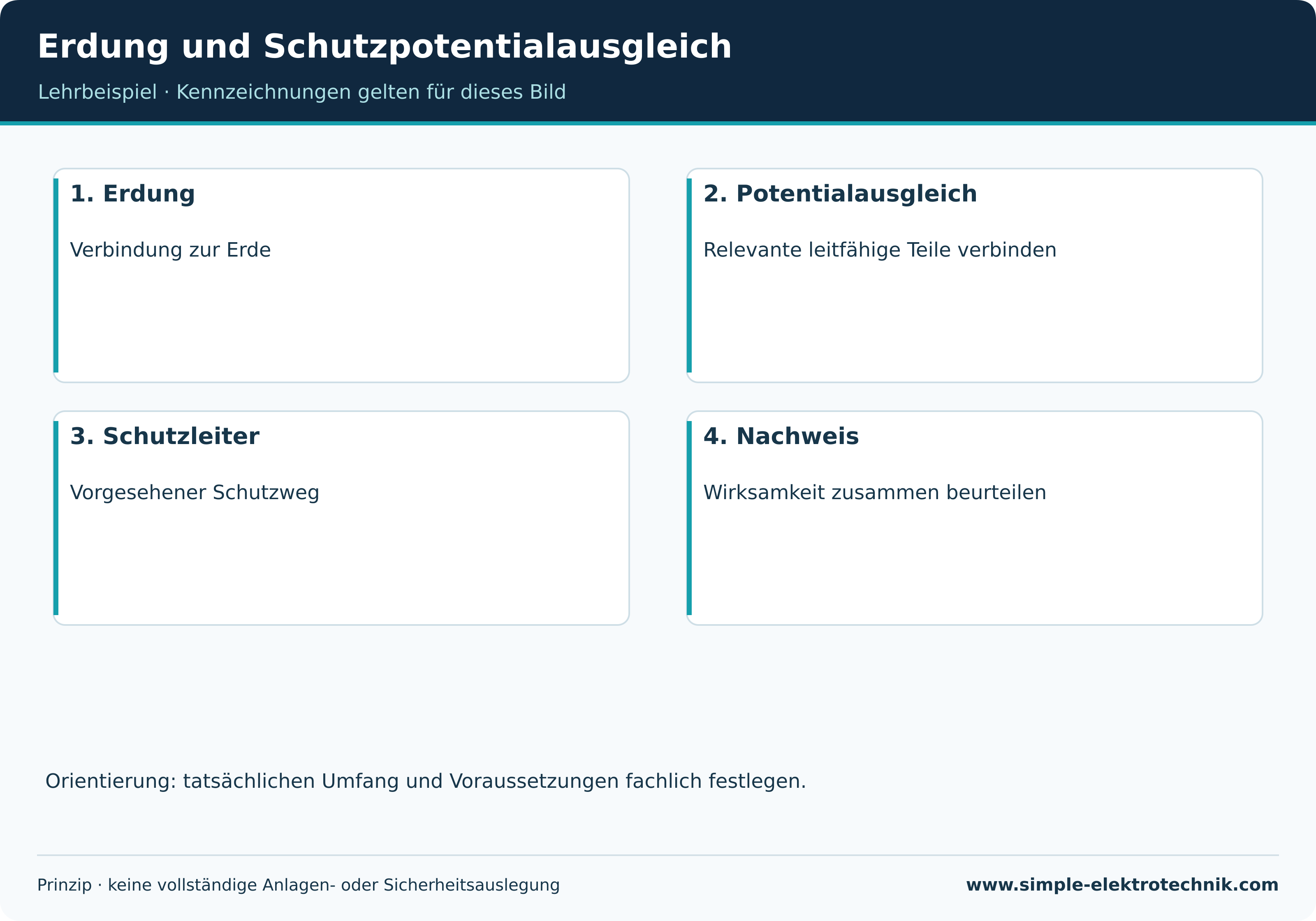

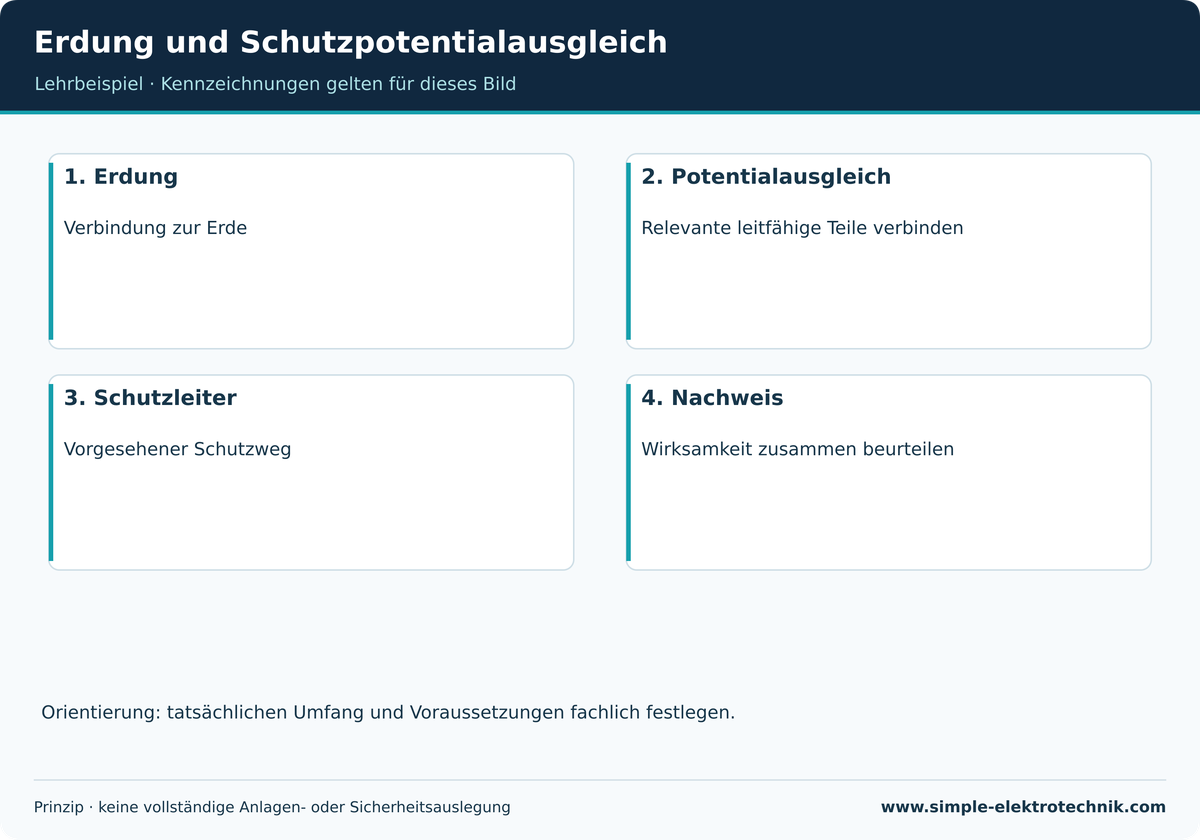

Erdung und Schutzpotentialausgleich
Warum Wasserleitungen kein beliebiger Erder sind
Ein Metallrohr ist nicht automatisch eine zulässige Ersatzerdung. Rohrabschnitte können aus Kunststoff bestehen, durch Zähler oder Reparaturen verändert werden und ihre elektrische Durchgängigkeit verlieren. Eine Schutzmaßnahme darf nicht auf einer ungeprüften Vermutung beruhen.
Ebenso werden Leitungen nicht probeweise als Erdungsanschluss benutzt. Auswahl und Ausführung einer Erdungsanlage sind fachliche Planungsaufgaben. Die Diagramme erklären Funktionen und geben keine pauschalen Leiterquerschnitte oder Anschlussfreigaben vor.
Erdung im TN- und TT-System
Im TN-Beispiel spielt der metallische Schutzleiterweg zur geerdeten Quelle eine wesentliche Rolle. Bei TT sind die Körper der Installation über eine dafür vorgesehene Erdungsanlage angebunden; die Schutzbewertung berücksichtigt den entsprechenden Fehlerstromweg und geeignete Schutzeinrichtungen.
Ein einzelner günstiger Erderwiderstand beweist in keinem Fall jede erforderliche Schutzleiterverbindung. Die Netzform muss bekannt sein. Der Beitrag zu TN, TT und IT erklärt diese Unterschiede gesondert.
Schutzerdung, Funktionserdung und Blitzschutz
Eine Funktionserdung dient bestimmten Betriebs- oder EMV-Aufgaben. Sie ist nicht ohne Weiteres mit einer Schutzerdung gleichzusetzen. Ein angeschlossenes Elektronikgerät kann besondere Herstelleranforderungen haben.
Auch Blitzschutz und Überspannungsschutz besitzen zusätzliche Aufgaben und Anforderungen. Eine vereinfachte Darstellung der Haupterdungsschiene ist kein vollständiger Blitzschutzplan. Die konkrete Koordination bleibt einer fachlichen Planung vorbehalten.

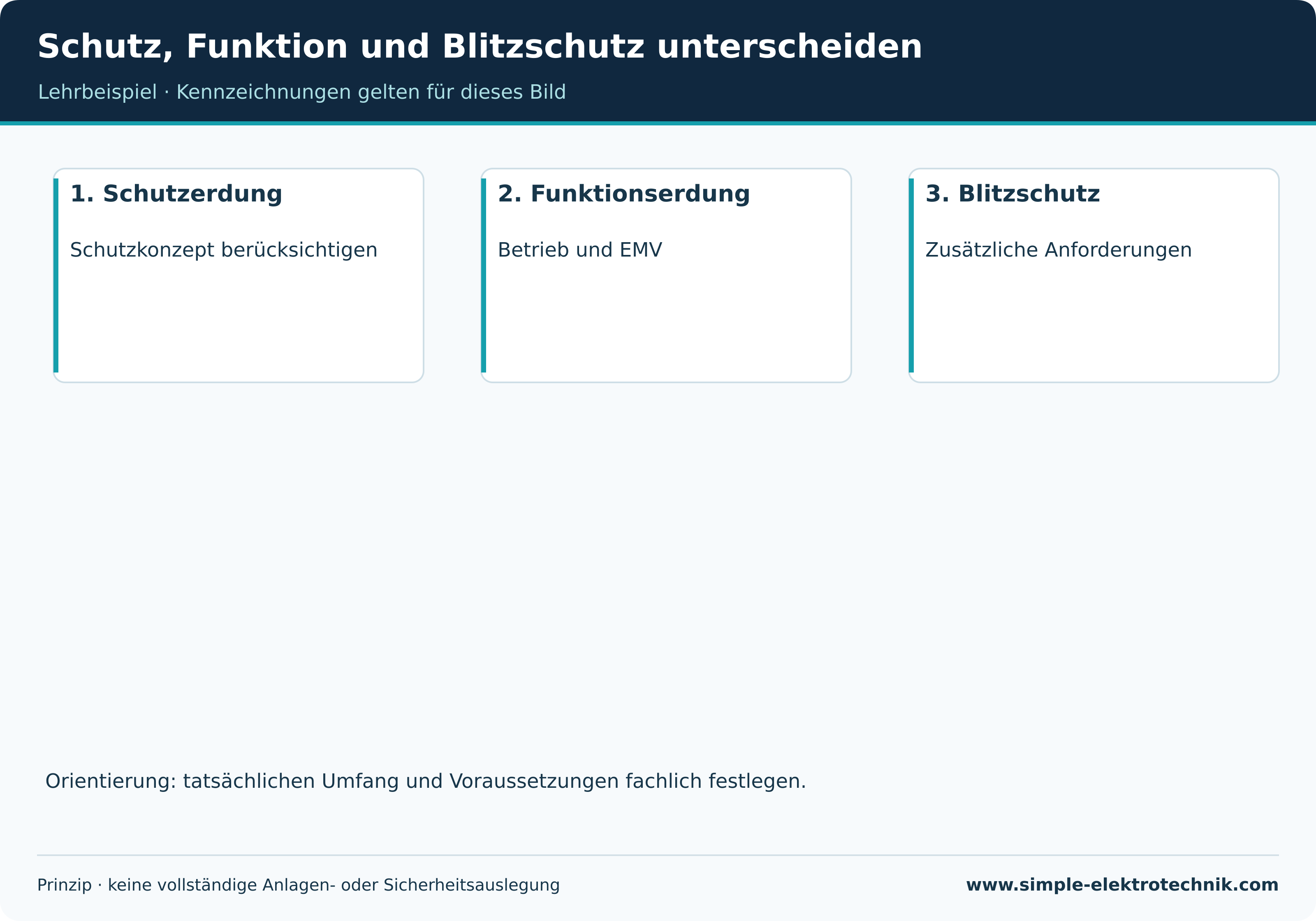

Schutz, Funktion und Blitzschutz unterscheiden
Prüfen und dokumentieren
Zur Beurteilung gehören Aufbau, Zustand und die erforderlichen Messungen. Durchgängigkeit bestimmter Verbindungen und Erderwiderstand sind unterschiedliche Fragen. Ein Multimeterwert zwischen zwei zufälligen Metallteilen ist kein universeller Nachweis einer wirksamen Erdungsanlage.
Nach Änderungen werden betroffene Verbindungen und Unterlagen kontrolliert. Der spätere Austausch eines Rohrstücks darf nicht unbemerkt eine bisher angenommene Schutzverbindung unterbrechen. Die Dokumentation muss deshalb die tatsächlichen vorgesehenen Wege nachvollziehbar machen.
Häufige Fragen
Muss jedes Metallteil im Raum angeschlossen werden?
Das lässt sich nicht pauschal beantworten. Die tatsächliche Funktion, mögliche Potentialeinführung und die geltenden Anforderungen bestimmen die Bewertung.
Bedeutet geerdet immer spannungsfrei?
Nein. Eine Verbindung zur Erde ist nicht dasselbe wie das fachgerechte Feststellen der Spannungsfreiheit.
Kann ein RCD fehlende Erdung oder Schutzleiter ersetzen?
Nein. Ein RCD ersetzt keine anderen für das Schutzkonzept erforderlichen Verbindungen und Nachweise.
Weiterlernen
Quellen und fachliche Einordnung
Die Quellen belegen Grundprinzipien; sie ersetzen keine Bewertung der konkreten Anlage.
