Drehstrom verständlich erklärt

Die Außenleiter heißen L1, L2 und L3. In einem System mit herausgeführtem Neutralpunkt kann zusätzlich ein Neutralleiter N vorhanden sein. Der Schutzleiter PE hat eine eigenständige Schutzfunktion und gehört nicht als gewöhnlicher Betriebsrückleiter zur Lastverteilung.

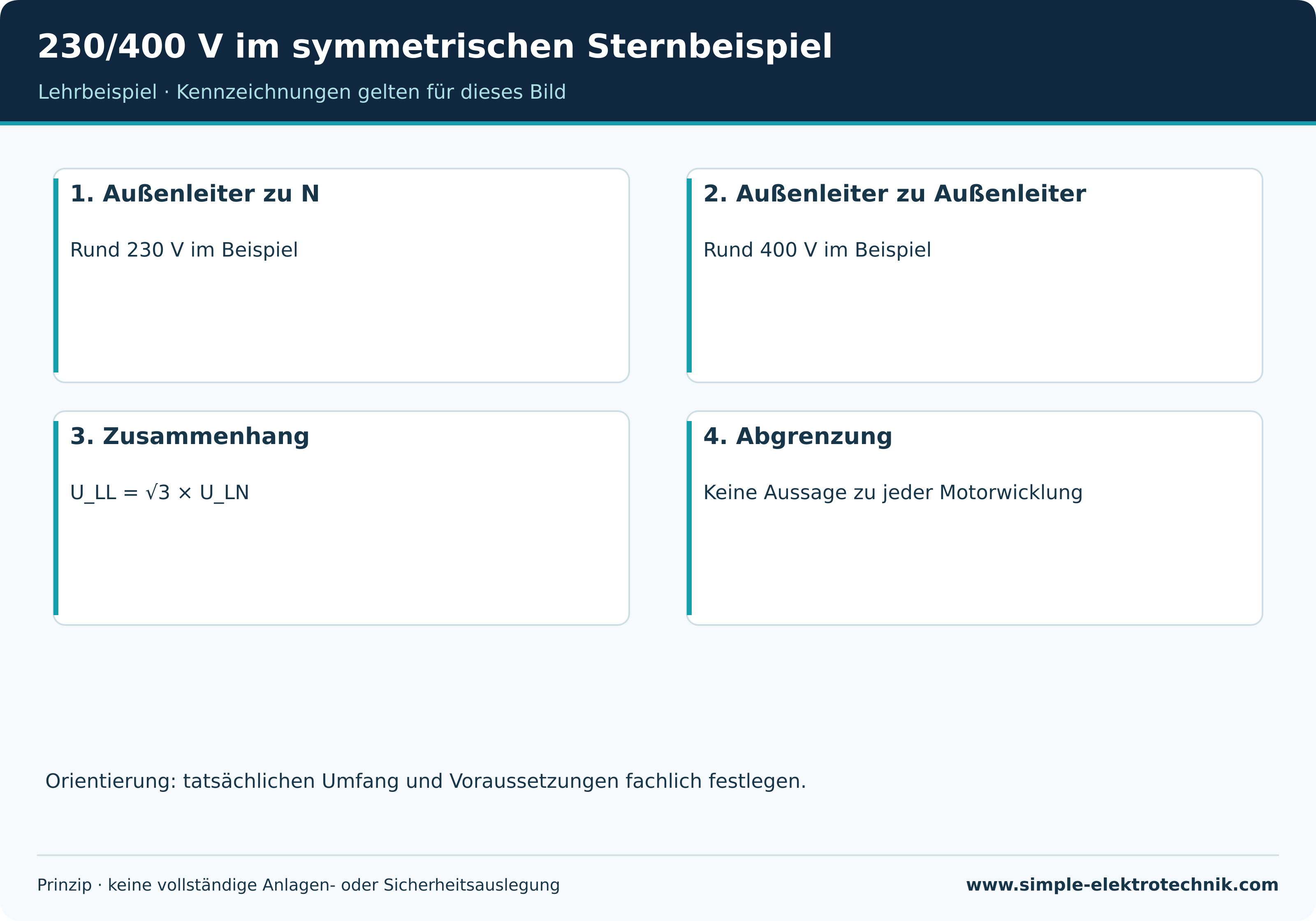

Im idealisierten symmetrischen Sternsystem beträgt die Außenleiterspannung das √3-Fache der Spannung zwischen Außenleiter und Neutralpunkt. Das erklärt die gebräuchliche Bezeichnung 230/400 V: rund 230 V gegen N und rund 400 V zwischen zwei Außenleitern. Diese Werte beschreiben ein benanntes Versorgungsbeispiel, keine universelle Angabe für jedes Drehstromnetz.

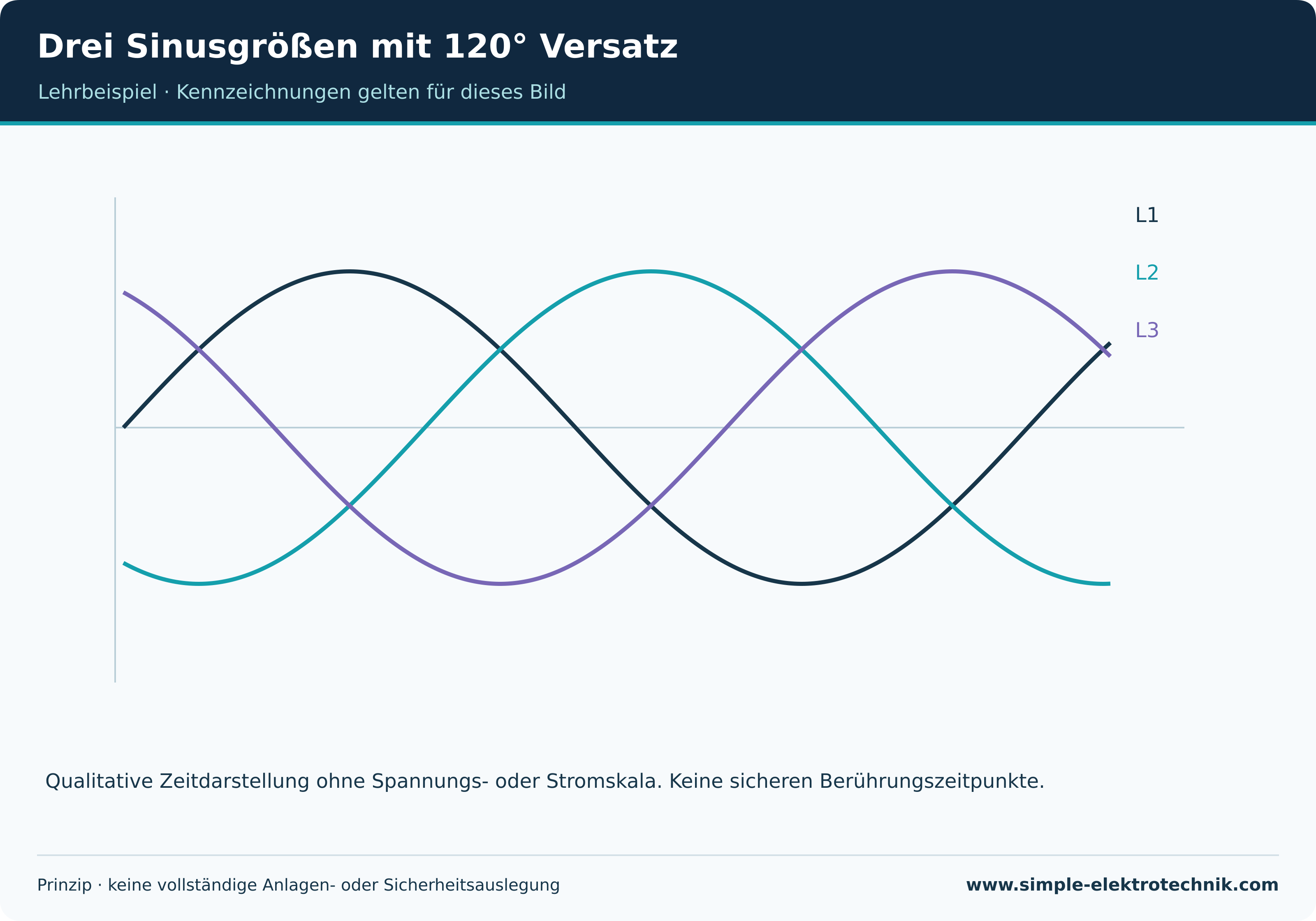

Drei Sinusgrößen mit 120° Versatz

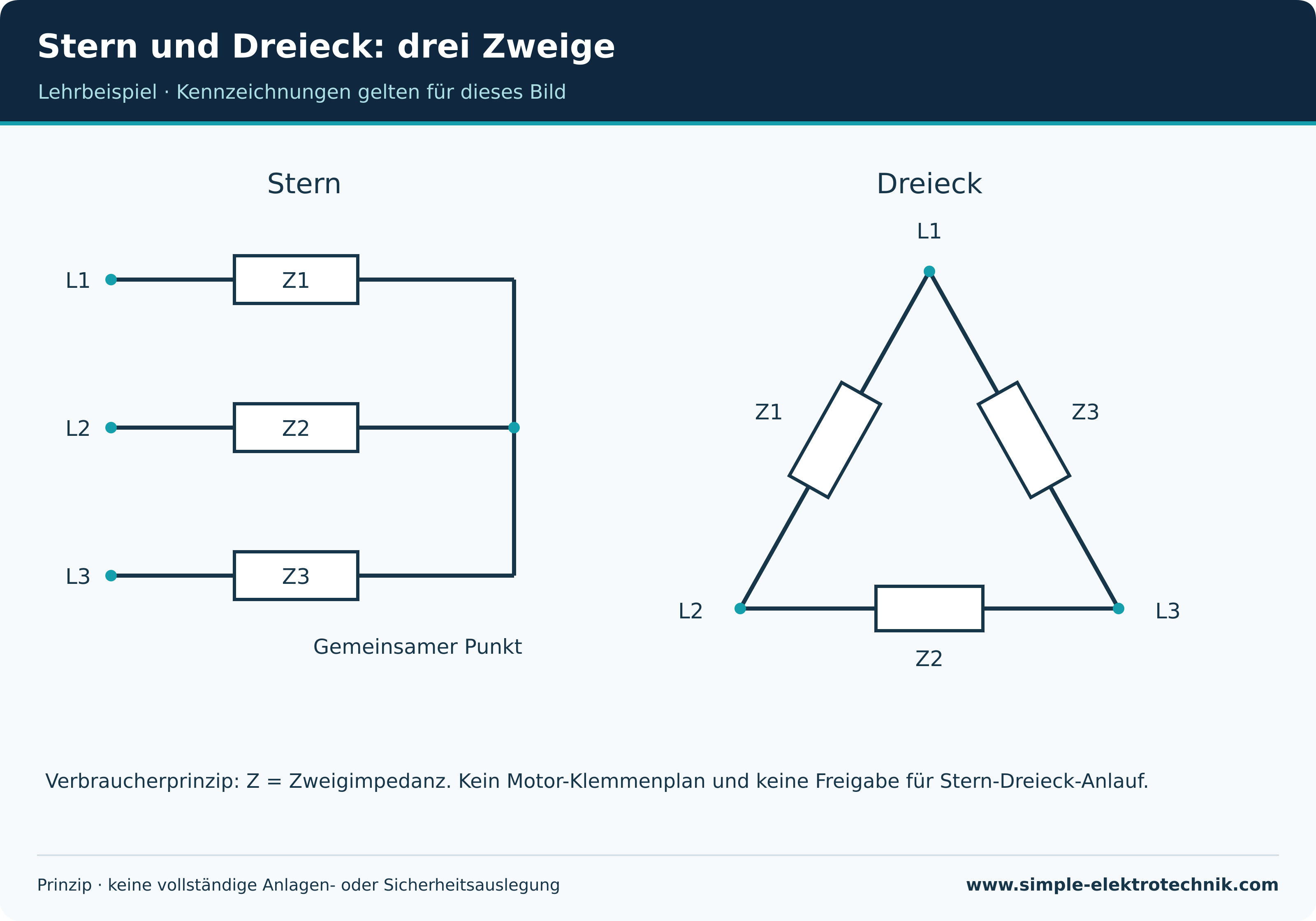

Bei einer Sternschaltung treffen drei Verbraucherzweige an einem gemeinsamen Punkt zusammen. Bei einer Dreieckschaltung liegen die drei Zweige zwischen den Außenleitern. Dadurch unterscheiden sich die Spannungen an den einzelnen Zweigen.

Ein Motor muss für die konkrete Spannung und Schaltungsart geeignet sein. Die Typenschildangaben sind entscheidend. Aus einem beliebigen Sechs-Klemmen-Bild lässt sich keine Freigabe für Stern-Dreieck-Anlauf ableiten. Dieser Anlauf wird auf der zugehörigen Schützschaltungsseite gesondert erklärt.

Stern und Dreieck: drei Zweige

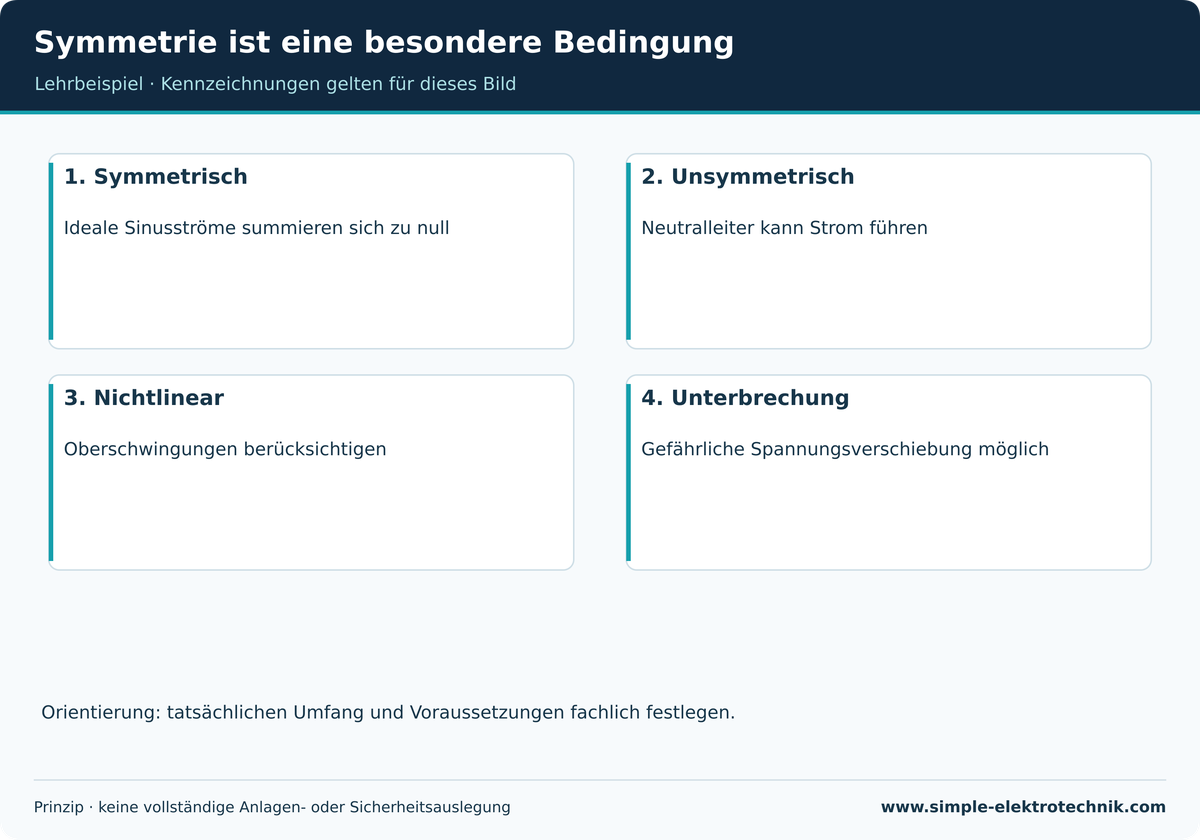

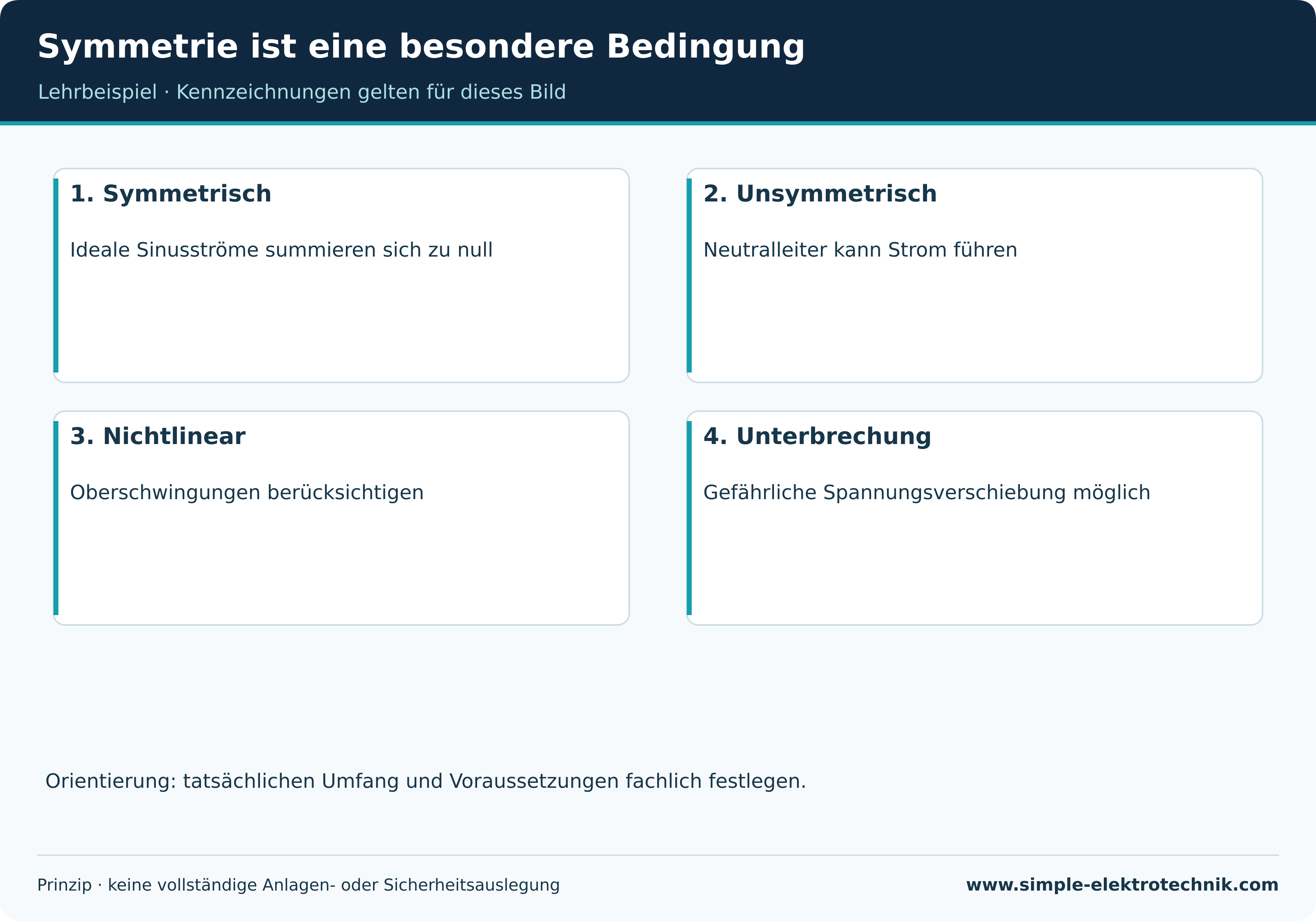

Bei ideal symmetrischen sinusförmigen Strömen addieren sich die drei Außenleiterströme am Neutralpunkt zu null. Das bedeutet nicht, dass ein vorhandener Neutralleiter grundsätzlich entbehrlich oder ungefährlich wäre.

Ungleich verteilte einphasige Verbraucher erzeugen einen Neutralleiterstrom. Bei nichtlinearen Lasten können außerdem bestimmte Oberschwingungsanteile zusammenwirken. Der Neutralleiter wird deshalb nicht allein anhand des idealen Schulbeispiels beurteilt.

Eine Unterbrechung des Neutralleiters kann bei unsymmetrischen Sternlasten gefährliche Spannungsverschiebungen verursachen. Welche Wirkung entsteht, hängt vom realen Aufbau ab. Der Leiter darf nicht für einen Versuch unterbrochen werden.

Symmetrie ist eine besondere Bedingung

Die zeitliche Folge der drei Phasen ist für viele Motoranwendungen relevant. Ein geeignetes Drehfeldprüfgerät untersucht die Phasenfolge an der Messstelle. Die tatsächliche mechanische Drehrichtung hängt zusätzlich von Anschluss und Motor ab.

Ein angezeigtes Rechtsdrehfeld ist deshalb kein universeller Nachweis, dass jede angeschlossene Maschine richtig läuft. Drehrichtungsänderungen gehören in ein geeignetes fachliches Verfahren mit Berücksichtigung von Stillstand, Last und Schutz.

Für eine symmetrische sinusförmige Last gilt P = √3 · U_LL · I_L · cos φ. Dabei ist U_LL die Spannung zwischen Außenleitern und I_L der Außenleiterstrom. Die Formel gilt unter diesen genannten Bedingungen und nicht pauschal für beliebige unsymmetrische oder verzerrte Lasten.

Ein Rechenbeispiel mit 400 V, 2 A und cos φ = 1 ergibt rund 1,39 kW. Es dient dem Verständnis der Größen. Es ist keine Auswahlregel für Leiter, Sicherung, Steckverbindung oder Motor.

Braucht jeder Drehstromverbraucher einen Neutralleiter?

Nein. Das hängt vom Gerät und Aufbau ab. Ein Verbraucher kann drei Außenleiter und PE benötigen, während andere zusätzlich N brauchen. Anschlusskennzeichnung und Unterlagen sind maßgeblich.

Kann der PE die Aufgabe des N übernehmen?

Nein. Schutzleiter und Neutralleiter sind nicht austauschbar. Ein PEN ist ein gesondert geregeltes Konzept und keine nachträgliche beliebige Brücke.

Sind 400 V immer an jeder Motorwicklung richtig?

Nein. Die Wicklungsspannung hängt von Schaltungsart und Motorbemessung ab. Das Typenschild und der passende Herstellerplan entscheiden.

Die Quellen belegen Grundprinzipien; sie ersetzen keine Bewertung der konkreten Anlage.
