Messwerte bewerten und Prüfprotokolle verstehen
Ein Prüfprotokoll macht nachvollziehbar, was geprüft wurde, wie geprüft wurde und wie das Ergebnis beurteilt wurde. Es ist mehr als eine Liste günstiger Zahlen. Auch Einschränkungen, Mängel und die Zuordnung zu Stromkreisen oder Geräten gehören dazu.
Ein einzelner Messwert lässt sich ohne Zusammenhang häufig nicht bewerten. „0,35 Ω“ kann je nach Verfahren und Messweg etwas ganz Unterschiedliches bedeuten. Die Zahl ist hier nur ein Beispiel zur Erklärung der Einheit, kein Grenzwert und keine echte Messung.
Fünf Angaben gehören zusammen
| Angabe | Warum sie gebraucht wird |
|---|---|
| Prüfobjekt und Messpunkt | Welcher Stromkreis, welches Gerät und welcher Anschluss wurden erfasst? |
| Verfahren und Einstellungen | Was wurde untersucht, mit welchem Programm und unter welchen Bedingungen? |
| Messwert und Einheit | Welche Größe wurde tatsächlich angezeigt? |
| Bewertungsgrundlage | Welche Anforderung gilt für genau diesen Fall? |
| Ergebnis und Konsequenz | Bestanden, Mangel, unklar oder nicht geprüft; welche Schritte folgen? |
Die vorgesehene Schutzmaßnahme und das zugehörige Schutzorgan können für die Bewertung entscheidend sein. Ein Schleifenwert ohne Information zur herangezogenen Abschaltung ist deshalb unvollständig.
Ein Musterbericht verständlich lesen

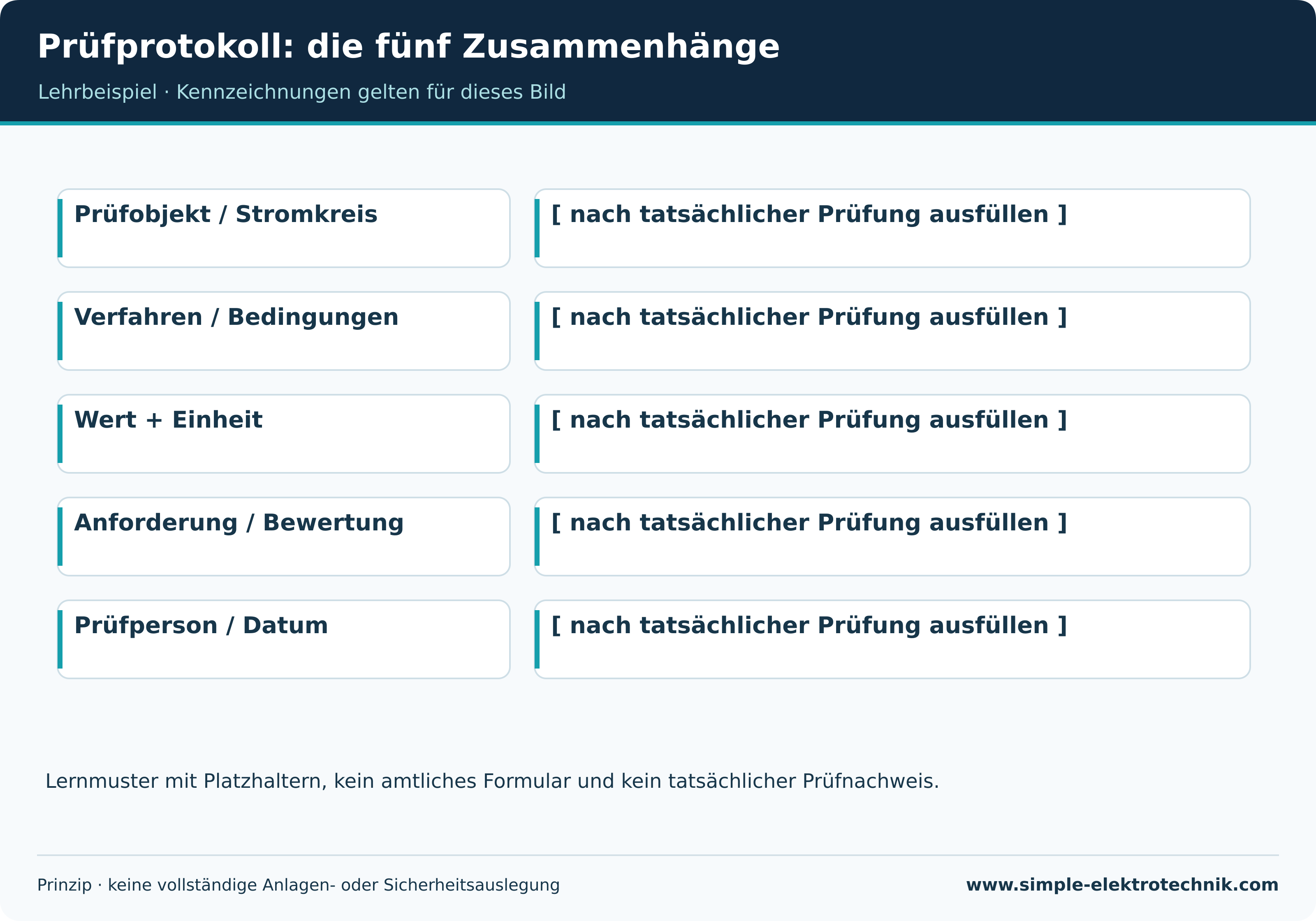

Die Abbildungen zeigen ein eigenes Lehrmuster mit Platzhaltern. Sie sind kein amtliches Formular und kein ausgefüllter Sicherheitsnachweis. Die Felder helfen, den Zusammenhang zwischen Stromkreisverzeichnis, Messstelle und Bewertung zu verstehen.
Im Kopf stehen Prüfobjekt, Anlass, Datum und verantwortliche Personen. Der Umfang beschreibt, ob etwa eine ganze neue Unterverteilung oder nur eine bestimmte Erweiterung erfasst wurde. Pläne und Anlagenbezeichnungen sollen denselben Endstand beschreiben.
In den Ergebnissen stehen Verfahren und Messbedingungen bei den jeweiligen Werten. Bei einer Isolationsmessung gehört beispielsweise die tatsächlich verwendete Prüfspannung dazu. Bei einer RCD-Prüfung sind Typ, Prüfprogramm und die zugehörigen Ergebnisse wichtig. Eine Ankreuzspalte allein kann diese Angaben nicht ersetzen.
Prüfprotokoll: die fünf Zusammenhänge
Nicht geprüft ist nicht bestanden
Ein leerer Eintrag kann viele Ursachen haben: nicht erforderlich, nicht zugänglich, vergessen oder noch ausstehend. Diese Zustände müssen unterschieden werden. Ein nicht erfasster Teil darf nicht durch das Kopieren eines benachbarten Messwerts ersetzt werden.
Ist eine Prüfung nicht durchführbar, werden Grund und Bedeutung geklärt. Eine Einschränkung gehört nicht nur in eine kaum lesbare Fußnote, wenn sie die Aussage des gesamten Befunds verändert. Ob die vorgesehene Nutzung zulässig ist, entscheidet sich anhand der tatsächlichen Nachweise und Anforderungen.
Mängel konkret beschreiben
Ein guter Mängeleintrag nennt Ort, betroffenen Teil, Beobachtung und Konsequenz. „RCD schlecht“ ist zu ungenau. Ein nachvollziehbarer Eintrag bezeichnet dagegen das Gerät, das verwendete Programm und die festgestellte Abweichung, ohne eine unbestätigte Ursache zu erfinden.
Nach der Behebung werden erforderliche Prüfungen wiederholt und zugeordnet. Das ursprüngliche Ergebnis bleibt in der Dokumentationsgeschichte nachvollziehbar. Eine geänderte Zahl ohne Kennzeichnung der Nachprüfung verschleiert den Ablauf.
Vergleiche und Messunsicherheit
Werte aus verschiedenen Jahren helfen nur bei vergleichbaren Bedingungen. Messgerät, Messleitungen, Temperatur, Feuchtigkeit und angeschlossene Verbraucher können Unterschiede erklären. Ein besserer Zahlenwert ist nicht automatisch ein besserer Anlagenzustand.
Liegt ein Ergebnis nahe an einer anwendbaren Grenze, werden Verfahrens- und Gerätebedingungen berücksichtigt. Zusätzliche Nachkommastellen beseitigen Unsicherheit nicht. Grenzfälle dürfen nicht durch willkürliches Runden passend gemacht werden.
Aufbewahrung und Länderbezug
Pflichtangaben und Aufbewahrung richten sich nach dem konkreten Rechts- und Anwendungsbereich. Österreichische Arbeitsschutzvorgaben, deutsche Prüfberichte und schweizerische Sicherheitsnachweise sind nicht beliebig austauschbar. Die Webseite zeigt daher ein erklärendes Muster und benennt den Länderbezug statt ein universell rechtsgültiges Formular zu versprechen.
Ist ein unterschriebenes Protokoll automatisch richtig?
Nein. Eine Unterschrift ersetzt weder einen passenden Umfang noch fachlich richtige Prüfungen. Sie muss zu tatsächlich durchgeführten und bewerteten Arbeiten gehören.
Genügt ein Foto vom Display?
Es kann einen Eintrag unterstützen. Ohne Messpunkt, Verfahren, Bedingungen und Bewertung ist es in der Regel keine vollständige Dokumentation.
Passende Vertiefungen
Quellen und fachliche Einordnung
- Arbeitsinspektion: kommentierte ESV 2012
- DKE: DIN VDE 0100-600 Kurzdarstellung
- ESTI: Erstprüfung, Schlusskontrolle und Sicherheitsnachweis
Die Quellen ergänzen diese Erklärung. Öffentlich zugängliche Normübersichten ersetzen nicht den vollständigen Normtext. Länderbezüge und Gerätebedingungen beachten.
