Sichtprüfung elektrischer Anlagen
Die Sichtprüfung untersucht, ob eine elektrische Anlage erkennbar richtig ausgewählt, errichtet und in einem geeigneten Zustand ist. Sie beginnt während der Montage und wird am fertigen Zustand ergänzt. Gerade später verdeckte Verbindungen lassen sich am Ende nicht mehr einfach beurteilen.
Ein unbeschädigter äußerer Eindruck beweist noch keine vollständige Sicherheit. Umgekehrt dürfen sichtbare Schäden nicht mit guten Messwerten übergangen werden. Besichtigen und Messen ergänzen sich.
Systematisch statt zufällig schauen
Ein sinnvoller Weg führt von Unterlagen und Versorgung über die Verteilung zu Leitungswegen und Verbrauchsstellen. Dabei wird mit dem tatsächlichen Stromkreisverzeichnis gearbeitet. Bezeichnungen auf Abdeckungen und Plänen müssen zur Installation passen.
Die Untersuchung erfolgt im dafür geeigneten sicheren Zustand. Ein geöffnetes Gehäuse kann Gefahren freilegen. Das Prüfen von Anschlüssen ist keine Aufforderung, an unter Spannung stehenden Teilen zu ziehen oder nachzuschrauben.
| Bereich | Typische Prüffragen |
|---|---|
| Gehäuse und Abdeckungen | Unbeschädigt, passend befestigt und für den Einsatz geeignet? |
| Leitungseinführungen | Isolation geschützt, Öffnungen geeignet und Zugentlastung soweit erforderlich vorhanden? |
| Leiter und Klemmen | Passende Leiterart, Querschnitt und Belegung nach Herstellerangaben? |
| Schutzleiter und Potentialausgleich | Vorgesehene Verbindungen nachvollziehbar und richtig gekennzeichnet? |
| Schutzeinrichtungen | Zur Planung, Anwendung und Kennzeichnung passend? |
| Umgebung | Feuchte, Staub, Temperatur und mechanische Beanspruchung berücksichtigt? |

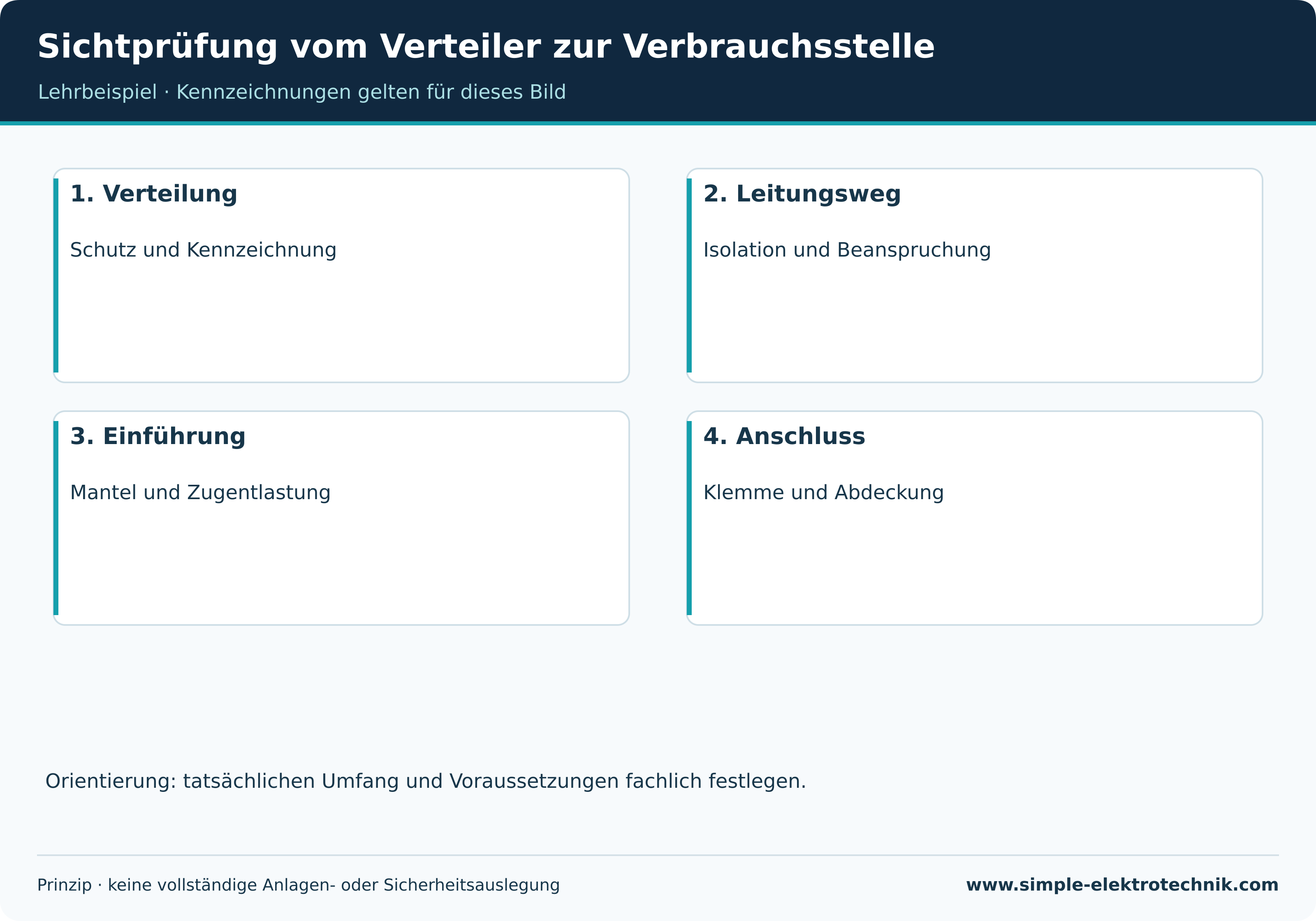

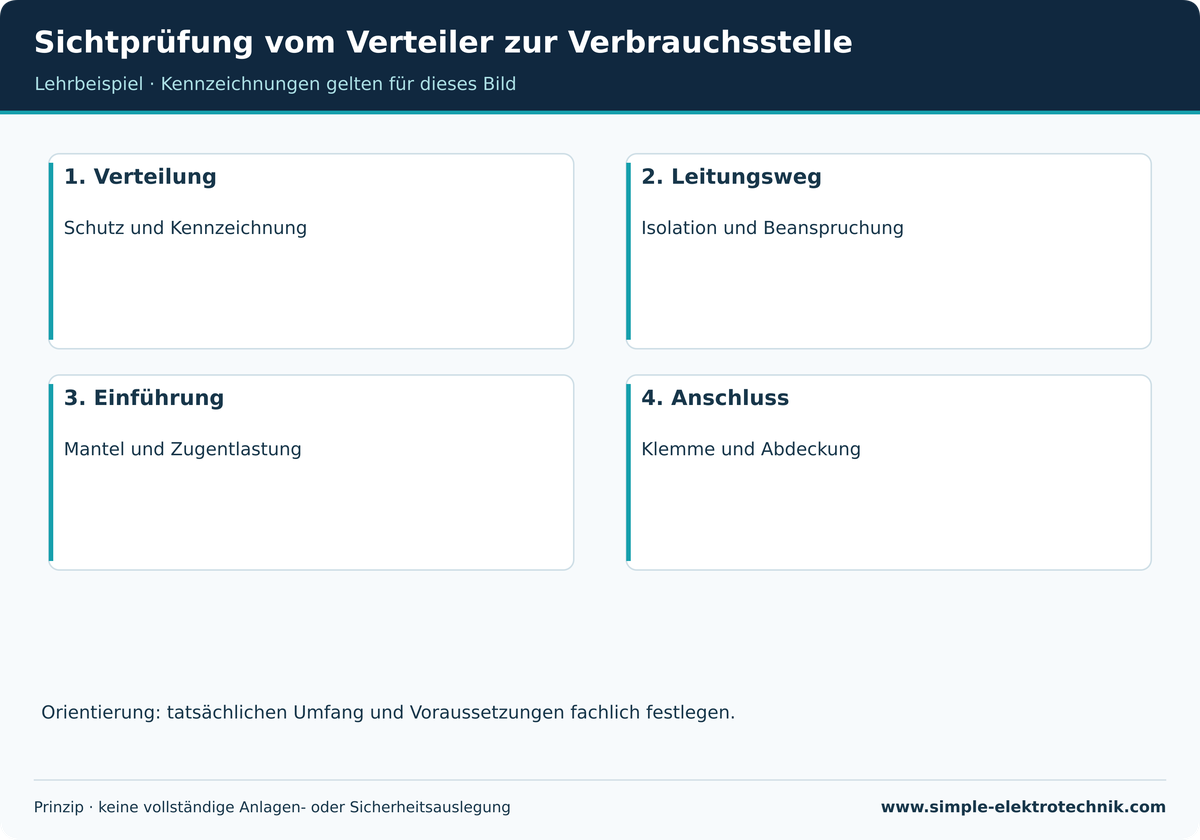

Sichtprüfung vom Verteiler zur Verbrauchsstelle
Verbindungen und Isolation
Zu lange abisolierte Leiter können blanke Bereiche außerhalb der Klemme lassen. Zu kurz vorbereitete Leiter können unvollständig eingeführt sein. Das passende Maß und zulässige Leiterarten richten sich nach der Klemme. Ein pauschales Abisoliermaß für alle Produkte ist ungeeignet.
Mehrere Leiter dürfen nur dann gemeinsam in einen Anschluss, wenn dieser dafür vorgesehen ist. Eine Aderendhülse macht eine beliebige Leiterkombination nicht automatisch zulässig. Bei Schraubanschlüssen werden Herstellerangaben einschließlich gegebenenfalls erforderlicher Drehmomente berücksichtigt.
Gequetschte Isolation, beschädigte Mantelbereiche und unzulässige Biegeradien sind typische Punkte. Eine spätere Isolationsmessung ersetzt deren Beurteilung nicht. Ein Fehler kann sich erst bei Bewegung, Erwärmung oder Feuchtigkeit bemerkbar machen.

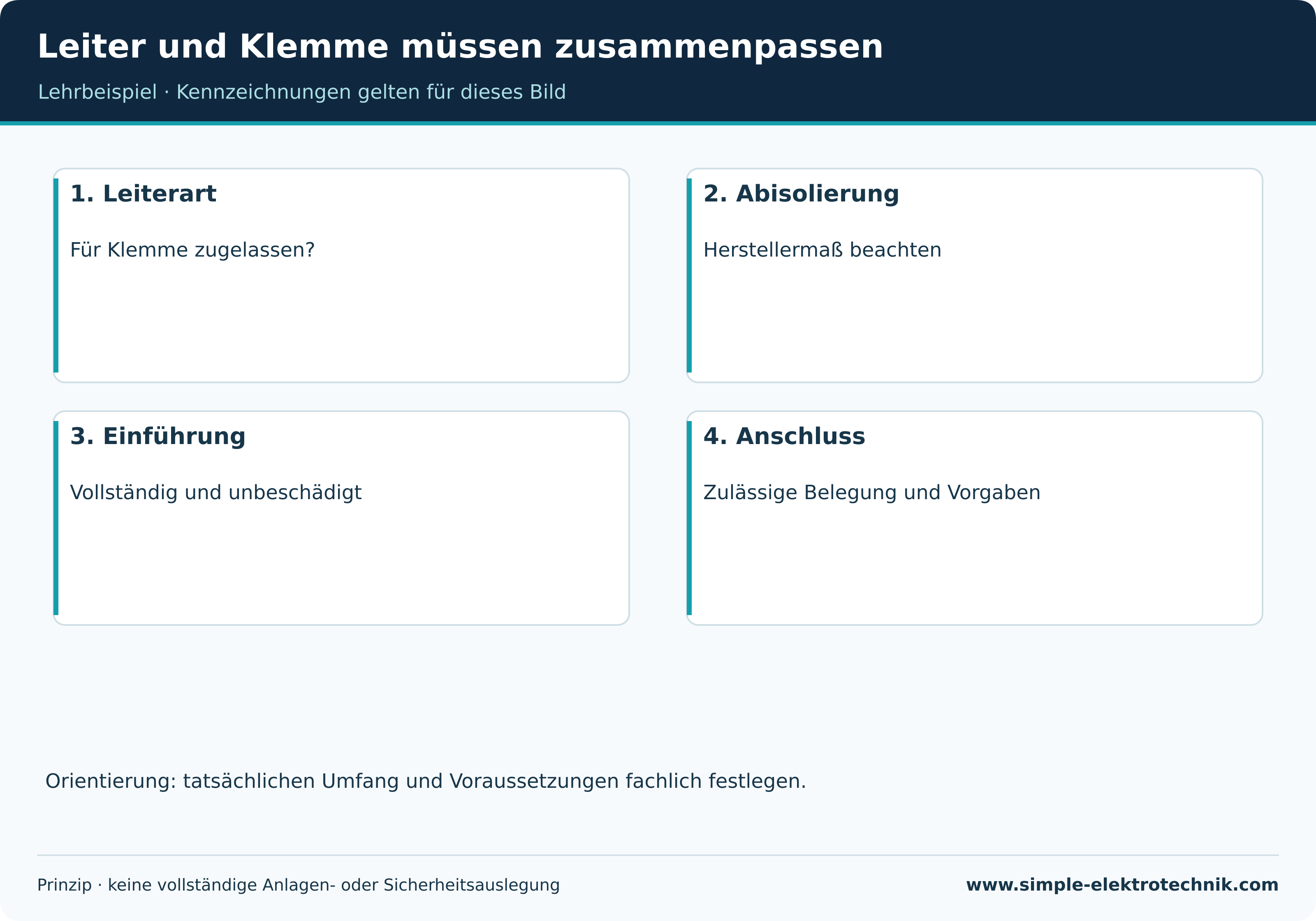

Leiter und Klemme müssen zusammenpassen
Schutzmaßnahmen und Kennzeichnung
Die Leiterfarbe hilft bei der Identifikation, beweist aber keine tatsächliche Funktion. Vor allem bei älteren oder veränderten Installationen ist eine verlässliche Zuordnung erforderlich. Ein grün-gelber Leiter darf nicht als frei verfügbare Reserveader behandelt werden.
Schutzleiteranschlüsse müssen zum Betriebsmittel und Schutzkonzept passen. Ein Metallgehäuse allein bestimmt keine Schutzklasse. Ebenso darf aus einem zweipoligen Stecker nicht ohne weitere Angaben auf die vollständige Schutzkonstruktion geschlossen werden.
Verdeckte Teile und Bestandsgrenzen
Vor dem Schließen von Dosen oder Verkleidungen werden später nicht mehr prüfbare Punkte festgehalten. Fotos können die Dokumentation unterstützen, müssen aber eindeutig zugeordnet sein. Sie ersetzen weder die erforderliche Untersuchung noch elektrische Nachweise.
Im Bestand werden nicht zugängliche Teile und fehlende Unterlagen ausdrücklich behandelt. Ein unbekannter Leitungsweg wird nicht als geprüft dargestellt. Die Prüfperson klärt, welche zusätzlichen Untersuchungen oder Einschränkungen daraus folgen.
Vom Befund zur Korrektur
Ein brauchbarer Mängelhinweis nennt Ort, Betriebsmittel und konkrete Beobachtung. „Elektrik schlecht“ hilft wenig. „Mantel an Einführung der Dose D4 beschädigt; innere Aderisolation sichtbar“ ist dagegen nachvollziehbar, ohne eine unbestätigte Ursache zu erfinden.
Nach Behebung folgt die erforderliche Nachprüfung. Wurde eine Verbindung neu hergestellt, können dadurch auch elektrische Prüfungen erneut nötig werden. Die Erstprüfung führt diese Schritte zusammen.
Häufige Fragen
Kann man eine Anlage anhand eines Fotos freigeben?
Nein. Ein Bild kann sichtbare Auffälligkeiten zeigen, aber Zustand, Leiterwege, verdeckte Anschlüsse und elektrische Eigenschaften nicht vollständig nachweisen.
Ist ein alter Aufbau automatisch mangelhaft?
Nicht allein wegen seines Alters. Zustand, Ausführung, Änderungen und anwendbare Anforderungen müssen beurteilt werden. Eine pauschale Aussage „alt ist immer erlaubt“ wäre genauso falsch.
Passende Vertiefungen
Quellen und fachliche Einordnung
Die Quellen ergänzen diese Erklärung. Öffentlich zugängliche Normübersichten ersetzen nicht den vollständigen Normtext. Länderbezüge und Gerätebedingungen beachten.
