Direktanlauf eines Drehstrommotors
Beim Direktanlauf wird ein geeigneter Drehstrommotor über die vorgesehenen Schalt- und Schutzgeräte unmittelbar an seine vorgesehene Versorgung geschaltet. Die Schaltung verändert dabei weder Frequenz noch Polzahl. Sie ist ein guter Einstieg in vollständige Motorstarter, weil Hauptkreis und Steuerkreis klar zugeordnet werden können.
Ob Direktanlauf geeignet ist, hängt unter anderem von Motor, Last, Versorgung und zulässigen Netzrückwirkungen ab. Eine pauschale Leistungsgrenze für jede Anlage ist deshalb nicht sinnvoll.
Aufbau und Funktion
Der Hauptkreis führt die drei Außenleiter über den abgestimmten Kurzschluss- und Überlastschutz sowie die Hauptkontakte K1 zum Motor M1. Der Schutzleiter ist mit dem dafür vorgesehenen Motorgehäuseanschluss verbunden und wird nicht durch das Schütz geschaltet.
Der Steuerkreis versorgt die Spule K1 über Start, Stopp und einen vorgesehenen Schutzkontakt. Im hier gezeigten Beispiel erhält ein Hilfsschließer nach dem Start die Spulenversorgung. Die Selbsthaltung ist also eine Teilfunktion des Direktstarters.
Wird Stopp betätigt oder öffnet die vorgesehene Schutzfreigabe, fällt K1 ab. Der Motor wird nicht weiter durch die Hauptkontakte versorgt. Er kann dennoch mechanisch auslaufen. Elektrische Abschaltung, Stillstand und sichere Trennung sind unterschiedliche Dinge.
Steuerstromkreis und Zustände
Das Steuerbild zeigt S0 als Stopp-Öffner und S2 als Start-Schließer. K1 besitzt einen Hilfsschließer parallel zu S2. Der F1-Schutzkontakt und S0 liegen vor beiden Wegen, damit sie auch den Haltepfad unterbrechen.
| Zustand | K1 | Bedeutung |
|---|---|---|
| Bereit, kein Start | Aus | Steuerung kann einen zulässigen Befehl annehmen. |
| Start bei geschlossenen Freigaben | Ein | Motor wird entsprechend dem Hauptkreis versorgt. |
| Start losgelassen | Ein | Hilfsschließer erhält die Selbsthaltung. |
| Stopp oder Schutzkontakt geöffnet | Aus | Versorgung über K1 endet. |
| Spulenversorgung ausreichend lange ausgefallen | Aus | Haltekontakt öffnet; Wiederkehr gesondert bewerten. |
Ein zurückgesetztes Überlastrelais bedeutet nicht automatisch, dass ein neuer Lauf gefahrlos ist. Bei gehaltenem Start oder zusätzlichen Befehlswegen kann die Reaktion anders ausfallen als beim freien Taster. Die gewünschte Wiederanlaufbedingung ist gezielt festzulegen.
Schaltbilder und Erklärungen
Hauptstromkreis im neuen Schaltbild
Das neue Hauptbild zeigt ausdrücklich eine Beispielkombination aus Kurzschlussschutz F2, Überlastrelais F1, Schütz K1 und Motor. Das ist eine erklärte Schutzanordnung, nicht die einzige mögliche Bauform. Ein dafür geeigneter Motorschutzschalter kann andere Funktionen in einer anderen Kombination übernehmen.
Die drei Überlast-Messpfade liegen im Lastkreis. Der zugehörige Öffner F1 wird im Steuerbild gezeigt. Seine Aufgabe ist, bei entsprechender Auslösung die Spulenversorgung zu unterbrechen. Die kleine Steuerkreissicherung F0 ist davon getrennt.
M1 ist als geeigneter Motoranschluss dargestellt. Die innere Wicklungsverbindung wird nicht pauschal aus der Zahl der sichtbaren Adern festgelegt. Typenschild, Klemmenplan und tatsächliche Versorgung müssen zusammenpassen.

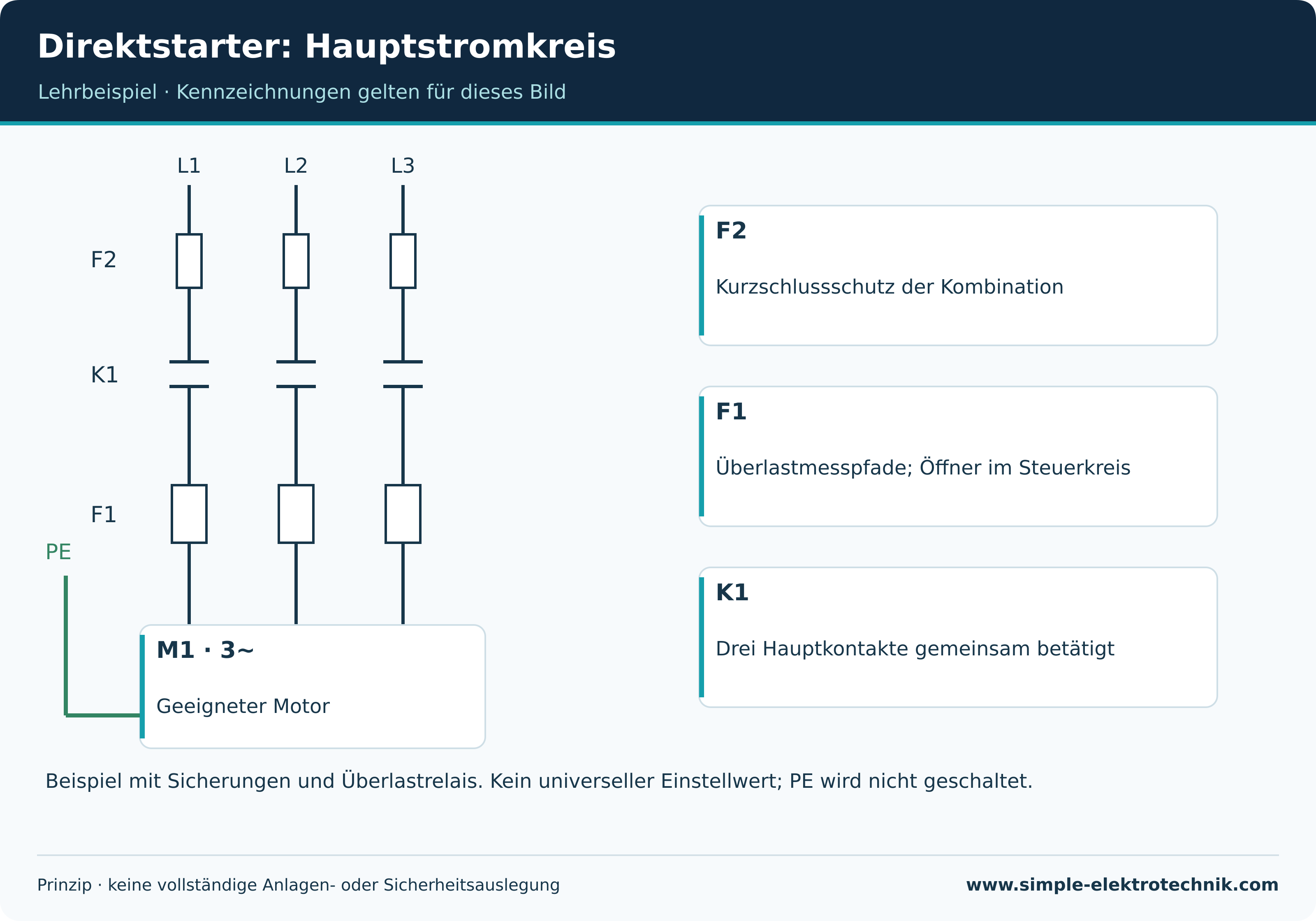

Direktstarter: Hauptstromkreis

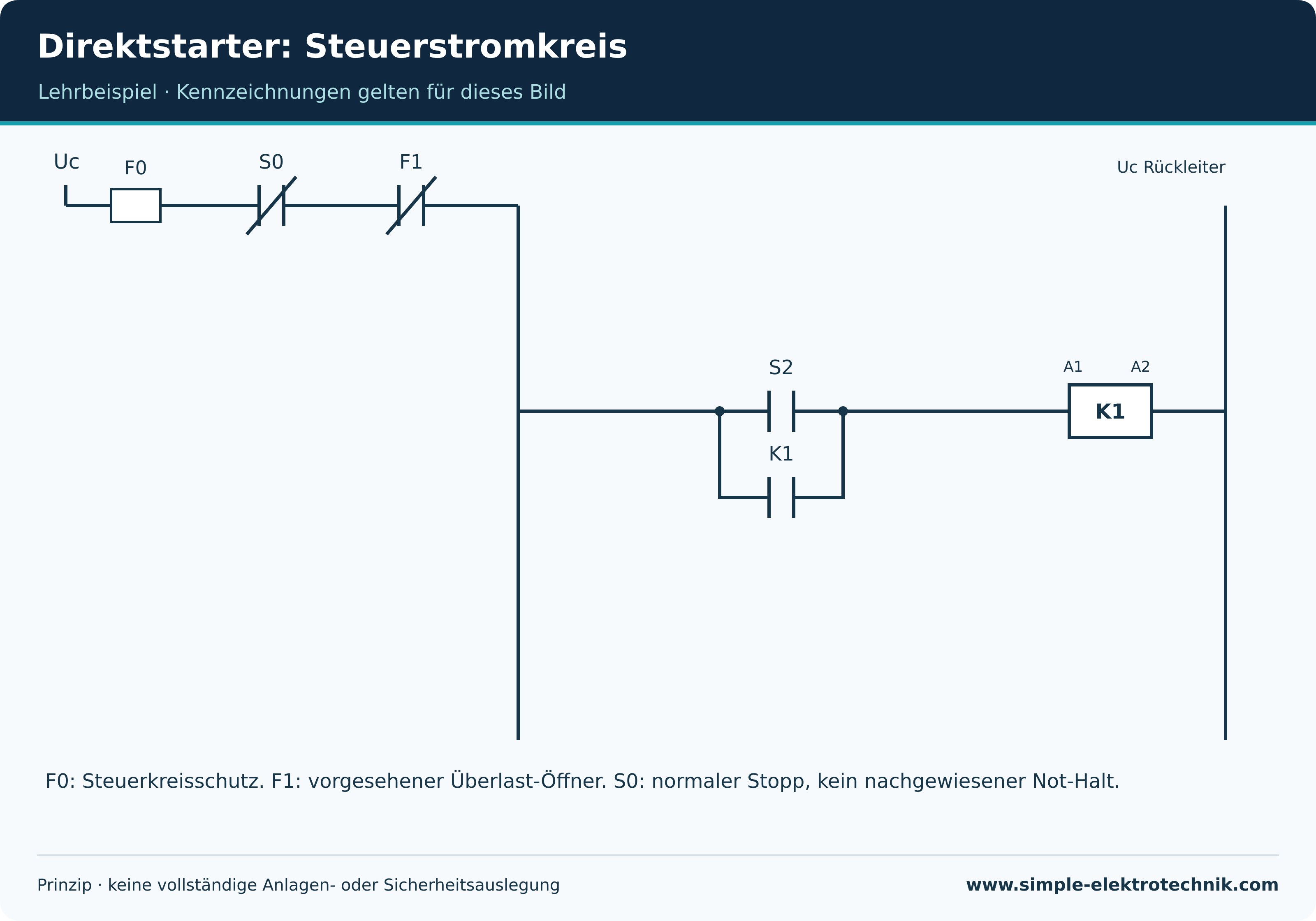

Direktstarter: Steuerstromkreis
Verdrahtungsprinzip und Auswahl
Auswahl und Verdrahtung
Wichtige Daten sind Motorbemessung, Versorgung, Lastart, Anlaufdauer, Schalthäufigkeit und die Gebrauchskategorie des Schützes. Kontaktstromwerte für andere Lastarten dürfen nicht ungeprüft übertragen werden. Der Einschaltstrom ist nicht gleich dem späteren Betriebsstrom.
Der Überlastschutz wird nach der tatsächlichen Schutzanordnung und den Motordaten eingestellt. Eine Auslösung darf nicht durch beliebiges Höherstellen vermieden werden. Kurzschlussschutz, Ausschaltvermögen und Herstellerkoordination sind ebenfalls zu prüfen.
Spannung und Stromart der Spule müssen zur Steuerung passen. Die Kennzeichnung A1/A2 ist kein Spannungswert. Auch bei einer Kleinspannungssteuerung bleibt der Hauptkreis eine eigenständige Gefahrenquelle.
Funktionskontrolle und Prüfung
Funktionskontrolle
Nach Besichtigung und erforderlichen elektrischen Prüfungen werden Start, Halten, Stopp und die vorgesehenen Schutzreaktionen kontrolliert. Der Lastbereich ist vorher zu sichern. Die Drehrichtung wird nur unter dafür geeigneten Bedingungen geprüft.
Ein brummender, nicht hochlaufender Motor wird nicht wiederholt eingeschaltet. Fehlende Phase, falsche Verbindung, zu hohe Last oder ein mechanisches Problem sind mögliche Ursachen. Die Beobachtung allein legt die Ursache nicht fest.
Vorteile und Grenzen
Die Vorteile gelten bei geeigneter Auslegung. Kontaktbelastung, Schutz und das Verhalten nach einem Ausfall müssen zum konkreten Einsatz passen.
Vorteile und Grenzen
Der Direktstarter ist übersichtlich und benötigt für eine einfache Richtung nur ein geeignetes Leistungsschütz. Haupt- und Steuerkreis lassen sich gut erklären und dokumentieren.
Grenzen sind unter anderem Anlaufstrom, mechanische Beanspruchung beim Start und das Fehlen einer kontinuierlichen Drehzahlregelung. Bei ungeeigneter Last ist ein anderes Antriebskonzept zu prüfen, nicht bloß ein größerer Schutzschalter.
Fragen und Vertiefungen
Häufige Fragen
Ist Direktanlauf dasselbe wie Stern oder Dreieck?
Nein. Direktanlauf beschreibt das Einschalten an die vorgesehene Versorgung. Welche feste Wicklungsverbindung dafür richtig ist, folgt aus Motor und Netz.
Ersetzt das Überlastrelais die Sicherung?
Ein gewöhnliches Überlastrelais übernimmt nicht allein den erforderlichen Kurzschlussschutz. Die Geräte müssen als geeignete Kombination ausgewählt sein.
Passende Vertiefungen
Wendeschützschaltung: Drehrichtung ändern · Stern-Dreieck-Anlauf: Funktion und Schaltablauf
