LED-Treiber und Netzteile verstehen
Ein LED-Treiber stellt die für ein LED-Modul vorgesehene elektrische Versorgung bereit. Die wichtigste Unterscheidung lautet Konstantstrom oder Konstantspannung. Ein ähnlich großes Netzteil mit derselben Wattzahl ist deshalb nicht automatisch ein passender Ersatz.
Auf dieser Seite geht es um das Zusammenspiel von Versorgung und LED-Last. Anschlussarbeiten an der Netzseite sowie Reparaturen einer Leuchte gehören in die dafür fachkundigen Hände.
Konstantstrom und Konstantspannung
Ein Konstantstromtreiber regelt den vorgesehenen Ausgangsstrom innerhalb seines zulässigen Betriebsbereichs. Die dafür nötige Ausgangsspannung ergibt sich aus der angeschlossenen LED-Last und muss innerhalb des ausgewiesenen Spannungsfensters liegen. Stromwert und Last müssen zusammenpassen.
Eine Konstantspannungsversorgung hält dagegen ihre vorgesehene Ausgangsspannung innerhalb der Betriebsbedingungen bereit. Die angeschlossene Last muss für diese Spannung und diese Versorgungsart ausgelegt sein. Viele LED-Streifen verwenden ein solches Konzept, aber nicht jeder Streifen und jedes Modul ist gleich.

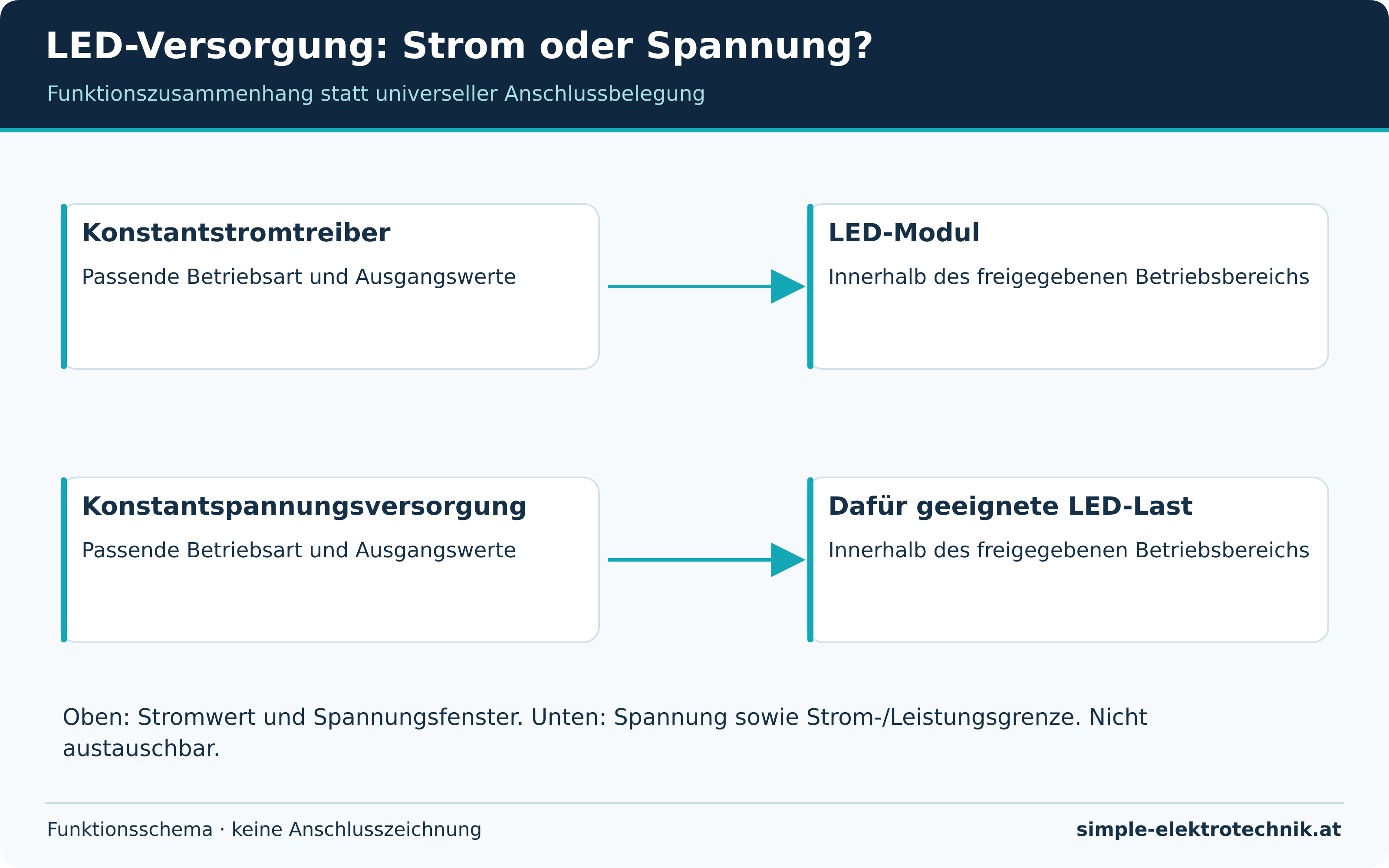

Die Grafik zeigt beide Prinzipien nebeneinander. Sie ist keine Anleitung zum Vertauschen von Treibern oder zum direkten Anschluss nackter LEDs an ein beliebiges Netzteil. Auch eine passende Nennleistung allein stellt noch keine Kompatibilität her.
Welche Angaben gehören zusammen?
| Konstantstrom | Konstantspannung |
|---|---|
| Eingestellter Ausgangsstrom muss zur LED passen. | Ausgangsspannung muss zur Last passen. |
| Spannung der LED-Last muss im Betriebsfenster liegen. | Laststrom und Gesamtleistung dürfen die Grenzen nicht überschreiten. |
| Zulässige Leistung und Lastanzahl beachten. | Leitungsführung, Spannungsfall und Absicherung der Lastseite beachten. |
| Dimm- und Einschaltverhalten prüfen. | Dimmverfahren und kompatible Steuerung prüfen. |
Bei einstellbaren Treibern gehört die dokumentierte Einstellung zur Auswahl. Die Werkseinstellung muss nicht dem benötigten Modul entsprechen. Ein unpassender Strom kann LEDs überlasten; ein außerhalb des Betriebsfensters liegendes Modul kann fehlerhaft starten oder nicht korrekt geregelt werden.
Mehrere Treiberausgänge dürfen nicht ohne Freigabe parallel geschaltet werden. Ebenso ist die Frage, ob Module in Reihe oder parallel betrieben werden, vom Versorgungskonzept abhängig. Eine reine Addition von Watt beantwortet sie nicht.
Primärseite, Sekundärseite und Schutzkonzept
Primärseite bezeichnet hier den Versorgungseingang, Sekundärseite den vorgesehenen LED-Ausgang. Daraus folgt nicht automatisch eine sichere galvanische Trennung. Ausgangsspannung, Isolation und Schutzklasseneignung sind anhand der Produktangaben zu prüfen.
Ein Aufdruck mit einer niedrigen Ausgangsspannung beweist allein kein vollständiges SELV-Schutzkonzept. Auch Steueranschlüsse sind nicht pauschal berührungssichere Kleinspannung. DALI, Tastereingänge oder andere Schnittstellen sind nach den tatsächlichen Isolations- und Anschlussbedingungen zu behandeln.
Ein Einbautreiber benötigt möglicherweise die zusätzliche Schutzfunktion der Leuchte. Ein unabhängiger Treiber kann andere Gehäuse- und Anschlussbedingungen erfüllen. Beide Begriffe sind nicht beliebig austauschbar. Zugentlastung und Berührungsschutz bleiben nach dem Einbau erforderlich.
Dimmung, Temperatur und Einbau
Ein Treiber kann nicht dimmbar sein oder nur bestimmte Verfahren unterstützen. Phasensteuerung auf der Netzseite und eine digitale Steuerschnittstelle sind unterschiedliche Wege. Die gesamte Kombination aus Steuergerät, Treiber und LED-Last ist zu prüfen.
Hersteller nennen zulässige Umgebungsbedingungen und gegebenenfalls einen Temperaturmesspunkt am Gehäuse. Der Messpunkt darf nicht mit der erlaubten Raumtemperatur verwechselt werden. Ein Treiber unter Dämmmaterial kann thermisch anders beansprucht werden als bei freier Luftzirkulation.
Mindestabstände, Befestigung, Leitungsquerschnitte und zulässige Leitungslängen sind produktabhängig. Ein Austausch darf die Schutzart und Schutzklasse der Leuchte nicht unbeabsichtigt verändern. Die Anschlussanleitung des konkreten Ersatzes ist ebenso wichtig wie die des ursprünglichen Geräts.
Fehlersuche und Ersatz
Flackern, zyklisches Starten oder Abschalten können auf falsche Last, Übertemperatur, Steuerprobleme oder einen Defekt hindeuten. Sie beweisen nicht allein einen defekten Treiber. Zuerst Typnummern, Ausgangsart, Einstellungen und die LED-Last erfassen.
Beim Ersatz sind Betriebsart, Strom beziehungsweise Spannung, Spannungsfenster, Leistung, Dimmung, Schutzkonzept und Einbaubedingungen gemeinsam abzugleichen. Vorhandene Restenergie ist nach Herstellerangaben zu berücksichtigen. Eine beliebige Wartezeit ersetzt keinen sicheren Arbeitszustand.
Häufige Fragen
Kann ich einen stärkeren Treiber verwenden?
Eine höhere Leistungsgrenze kann bei passender Betriebsart geeignet sein, entscheidet aber nicht allein. Bei Konstantstrom ist insbesondere der richtige Strom und das passende Spannungsfenster erforderlich.
Sind 24-V-Netzteile alle gleich?
Nein. Isolation, Schutzfunktionen, Umgebung, Dimmung und Ausgangsverhalten können unterschiedlich sein. Die Angabe 24 V ist nur ein Teil der Auswahl.
Ist jeder LED-Treiber dimmbar?
Nein. Das Dimmverfahren muss ausdrücklich unterstützt werden und zur angeschlossenen LED sowie Steuerung passen.
