Selbsthaltung von mehreren Stellen bedienen

Eine einfache Selbsthaltung lässt sich von mehreren gleichberechtigten Stellen bedienen: Start-Schließer bilden parallele Befehlswege, während Stopp-Öffner den gemeinsamen Steuerpfad unterbrechen. So kann jeder vorgesehene Startort einschalten und jeder wirksame Stopport die Selbsthaltung aufheben.

Das ist eine Grundlogik für normale Bedienung. Sie ist keine allgemeine Anleitung für beliebig viele Bedienorte und keine vollständige Not-Halt- oder Sicherheitssteuerung.

Aufbau und Funktion

Im Beispiel steuern zwei Starttaster S1 und S2 dieselbe Spule K1. Ihr eigener Hilfsschließer bildet den Haltepfad. Zwei Stopptaster S0A und S0B liegen gemeinsam davor in Reihe, zusammen mit einem vorgesehenen Schutzkontakt.

Wird einer der Starttaster gedrückt, kann K1 anziehen. Nach dem Loslassen bleibt K1 über seinen Hilfsschließer versorgt. Welcher Starttaster den ersten Impuls gegeben hat, ist für die gewöhnliche Haltefunktion unerheblich.

Wird einer der Stopptaster betätigt, unterbricht er den gemeinsamen Pfad. K1 fällt ab und öffnet den Haltekontakt. Bei freien Starttastern und ohne anderen Startpfad bleibt die Schaltung nach dem Loslassen von Stopp ausgeschaltet.

Warum gemeinsame Abschaltbedingungen wichtig sind

Ein Haltepfad, der nur einen Teil der Stopptaster durchläuft, kann die erwartete Bedienung außer Kraft setzen. Das Gleiche gilt für nachträglich ergänzte Fernbefehle oder Automatikpfade. Jeder neue Startweg wird deshalb im Zusammenhang mit allen wirksamen Abschaltbedingungen bewertet.

Wenn ein Starttaster festgehalten wird, kann das Loslassen von Stopp erneut einen geschlossenen Pfad herstellen. Die gewöhnliche Selbsthaltung garantiert unter dieser Bedingung keinen neuen bewussten Startimpuls. Ein geforderter Wiederanlaufschutz benötigt ein dafür geeignetes Konzept.

Mehrere Orte können außerdem eine klare Zuständigkeit erfordern: Wer darf die Maschine starten, und ist der Bereich von dort einsehbar? Eine elektrische Parallelschaltung beantwortet diese organisatorischen und sicherheitstechnischen Fragen nicht.

Schaltbilder und Erklärungen

Schaltbild und Logik

Das neue Steuerbild zeigt die beiden Stopptaster im Serienpfad vor der Verzweigung. S1, S2 und der Halteschließer K1 liegen in drei parallelen Zweigen. Kein Startzweig darf vor einem Stopptaster abzweigen und ihn dadurch umgehen.

Die zweite Darstellung stellt dieselbe Funktion als Bedingung dar: Stopppfad geschlossen UND Schutzfreigabe vorhanden UND mindestens ein Start-/Haltezweig geschlossen. Das Wort ODER bezieht sich auf alternative Strompfade; es ist keine zusätzliche elektrische Verbindung zwischen getrennten Stromkreisen.

Die beschriftete Steuerversorgung gilt nur für diesen Beispielplan. Das Schaltsymbol eines entfernten Tasters ist kein Beleg, dass seine Leitung ungefährliche Spannung führt. Klemmen und Kabel müssen für die reale Versorgung und Installation ausgelegt sein.

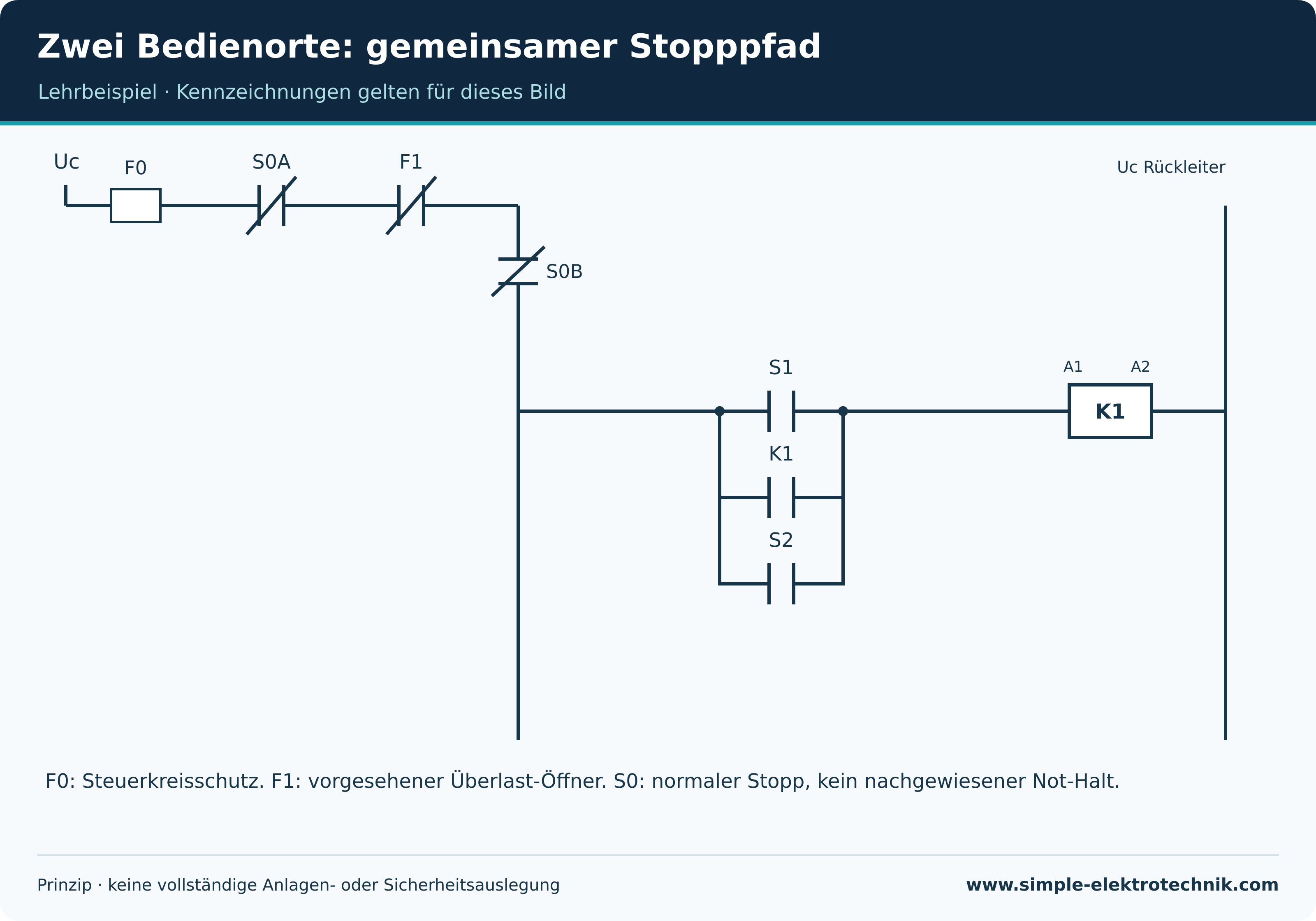

Zwei Bedienorte: gemeinsamer Stopppfad

Zwei Bedienorte: gemeinsamer Stopppfad
Erklärtes Beispiel mit bildbezogenen Kennzeichnungen; Schutz- und Geräteauslegung siehe Text.

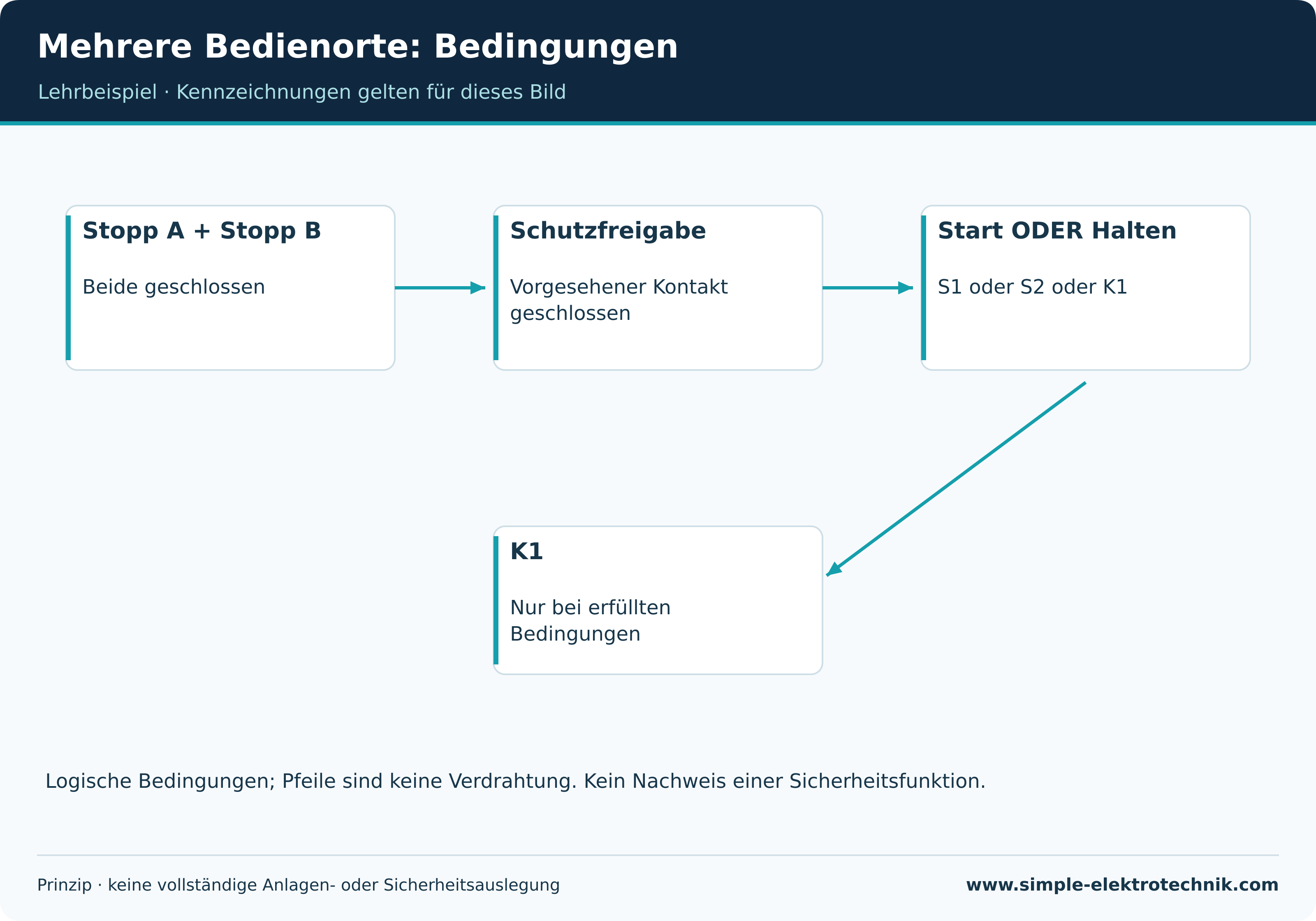

Mehrere Bedienorte: Bedingungen

Mehrere Bedienorte: Bedingungen
Erklärtes Beispiel mit bildbezogenen Kennzeichnungen; Schutz- und Geräteauslegung siehe Text.

Verdrahtungsprinzip und Auswahl

Verdrahtung und Planung

Die Bedienorte werden im Plan und an den Klemmen eindeutig bezeichnet. Leitungslänge, Spannungsfall im Spulenpfad, Störeinflüsse und Kontaktbelastung können die Funktion beeinflussen. Eine universelle maximale Zahl von Tastern wird hier deshalb nicht angegeben.

Meldeleuchten können einen Zustand anzeigen, sind aber kein alleiniger Beweis für sicheren Stillstand oder Spannungsfreiheit. Es ist festzulegen, ob eine Anzeige den Befehl, die Schützstellung oder einen rückgemeldeten Maschinenzustand darstellt.

Die Stromwege werden vor dem Einschalten anhand der Dokumentation geprüft. Aufteilung über mehrere Klemmkästen darf nicht dazu führen, dass Schutzkontakte übersehen oder überbrückt werden. Änderungen am vorhandenen Aufbau werden im Plan nachgeführt.

Funktionskontrolle und Prüfung

Funktionskontrolle

PrüfungErwarteter Zusammenhang
Start an Ort AEinschalten unter erfüllten Bedingungen.
Start an Ort BGleiche Grundfunktion wie an Ort A.
Stopp an jedem Ort einzelnUnterbricht Start- und Haltepfad gemeinsam.
Start loslassenSelbsthaltung bleibt unter zulässigen Bedingungen bestehen.
SchutzabschaltungUnterbricht alle vorgesehenen Startwege.
Versorgungsausfall und RückkehrVerhalten auch mit anstehendem Befehl gesondert bewerten.

Die Prüfung erfolgt mit gesichertem Gefahrenbereich und nach erforderlicher elektrischer Prüfung. Keine realen Fehler durch provisorische Überbrückung von Schutzkontakten erzeugen. Für Fehlersimulation nur geeignete vorgesehene Prüfverfahren verwenden.

Vorteile und Grenzen

Die Vorteile gelten bei geeigneter Auslegung. Kontaktbelastung, Schutz und das Verhalten nach einem Ausfall müssen zum konkreten Einsatz passen.

Vorteile und Grenzen

Mehrere Bedienorte erleichtern die Nutzung, wenn das zur Maschine passt. Das Grundkonzept ist mit einer klaren Stromwegdarstellung nachvollziehbar. Der Hauptkreis muss sich dadurch nicht automatisch ändern.

Zusätzliche Leitungen und Befehlswege erhöhen aber Dokumentations- und Prüfaufwand. Eine normale Mehrstellensteuerung ersetzt keine sichere Bedienfreigabe, keine Schutztürfunktion und keine bewertete Not-Halt-Anordnung.

Fragen und Vertiefungen

Häufige Fragen

Warum liegen Starttaster parallel?

Damit jeder geeignete Startkontakt einen alternativen Weg schließen kann. Seriell würden im einfachen Beispiel beide gleichzeitig benötigt.

Warum liegen Stopptaster in Reihe?

Weil jeder von ihnen den gemeinsamen Pfad unterbrechen soll. Parallel angeordnete Stopptaster würden diese Aufgabe im Grundbeispiel nicht gleichwertig erfüllen.

Kann ich einen Smart-Home-Aktor ergänzen?

Nicht ungeprüft. Ein Fernbefehl verändert Bedien- und Wiederanlaufbedingungen. Schnittstelle, Spannung und Maschinenrisiken müssen vor einer Ergänzung bewertet werden.

Passende Vertiefungen

Schützsteuerung im Tippbetrieb · Schützschaltung mit Selbsthaltung
