Zeitschaltuhr-Schaltung: zwei Kanäle für die Beleuchtung

Eine Zeitschaltuhr schaltet Beleuchtung zu vorgegebenen Uhrzeiten. Mit zwei Kanälen lassen sich zwei Lichtgruppen unabhängig steuern. Das Schaltbild zeigt, wie Versorgung, Schaltkontakte und Leuchten zusammenhängen. Im interaktiven Modell können Sie beide Ausgänge von Hand testen.

Aufbau und Funktion

Die gezeichnete Zeitschaltuhr K1 erhält ihre Versorgung über L und N. Zusätzlich wird jeder ihrer beiden Schaltkontakte separat mit L aus derselben oberen Versorgung gespeist. Kanal 1 schaltet Lampe 1, Kanal 2 schaltet Lampe 2. Die Versorgung der Uhr und die Einspeisung der Schaltkontakte erfüllen unterschiedliche Aufgaben: Ein laufendes Display allein bedeutet noch nicht, dass die Kontaktseite eine Leuchte versorgt.

Ein reales Zeitprogramm legt fest, wann ein Kanal ein- oder ausschaltet. Ein Tagesprogramm wiederholt dieselben Zeiten täglich; ein Wochenprogramm kann nach Wochentagen unterscheiden. Welche Betriebsarten verfügbar sind, hängt vom Gerät ab. Die Grundlagen des Geräts finden Sie im Beitrag zur Zeitschaltuhr als Schaltgerät.

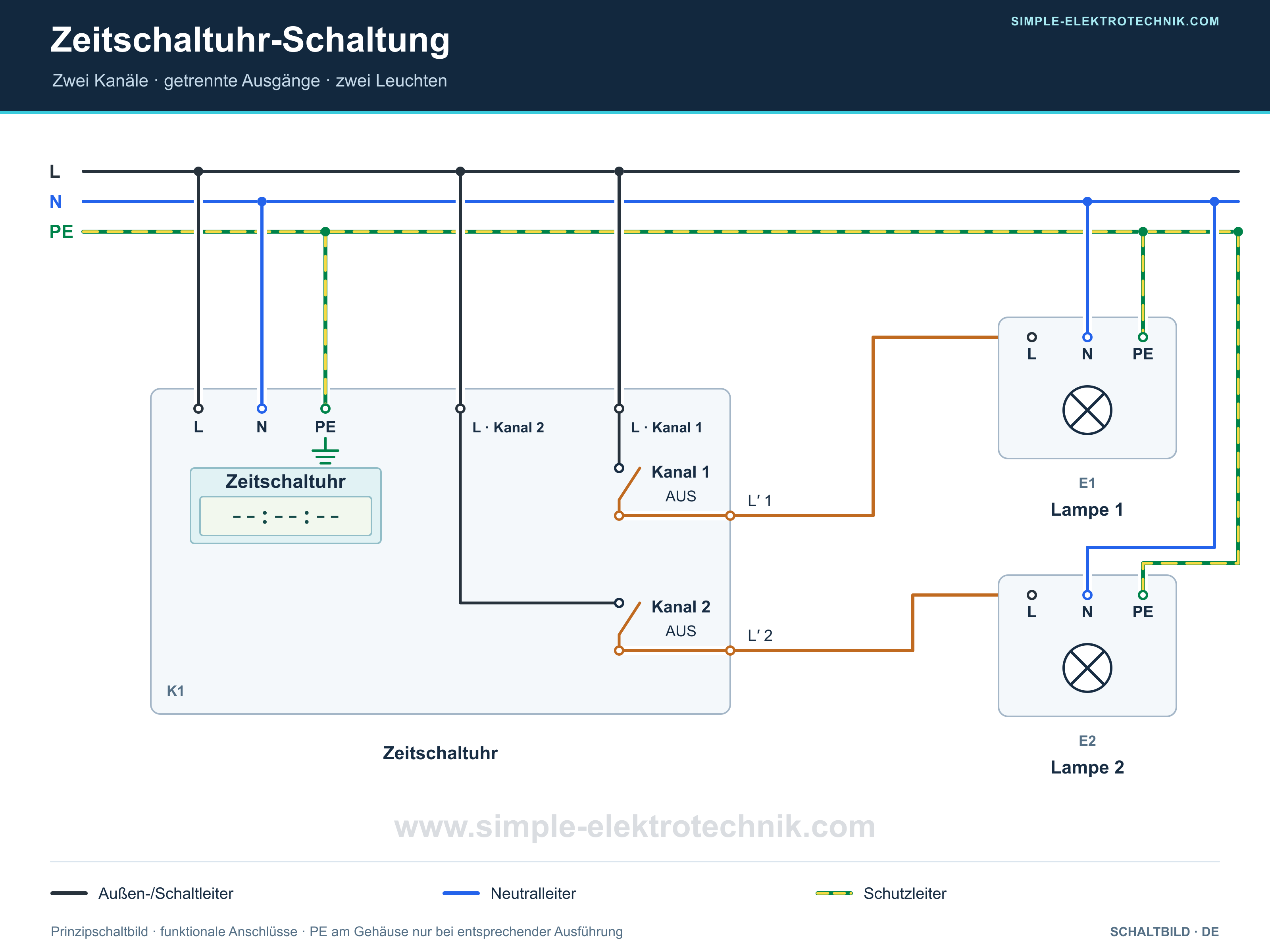

Schaltbild mit zwei unabhängig schaltbaren Kanälen

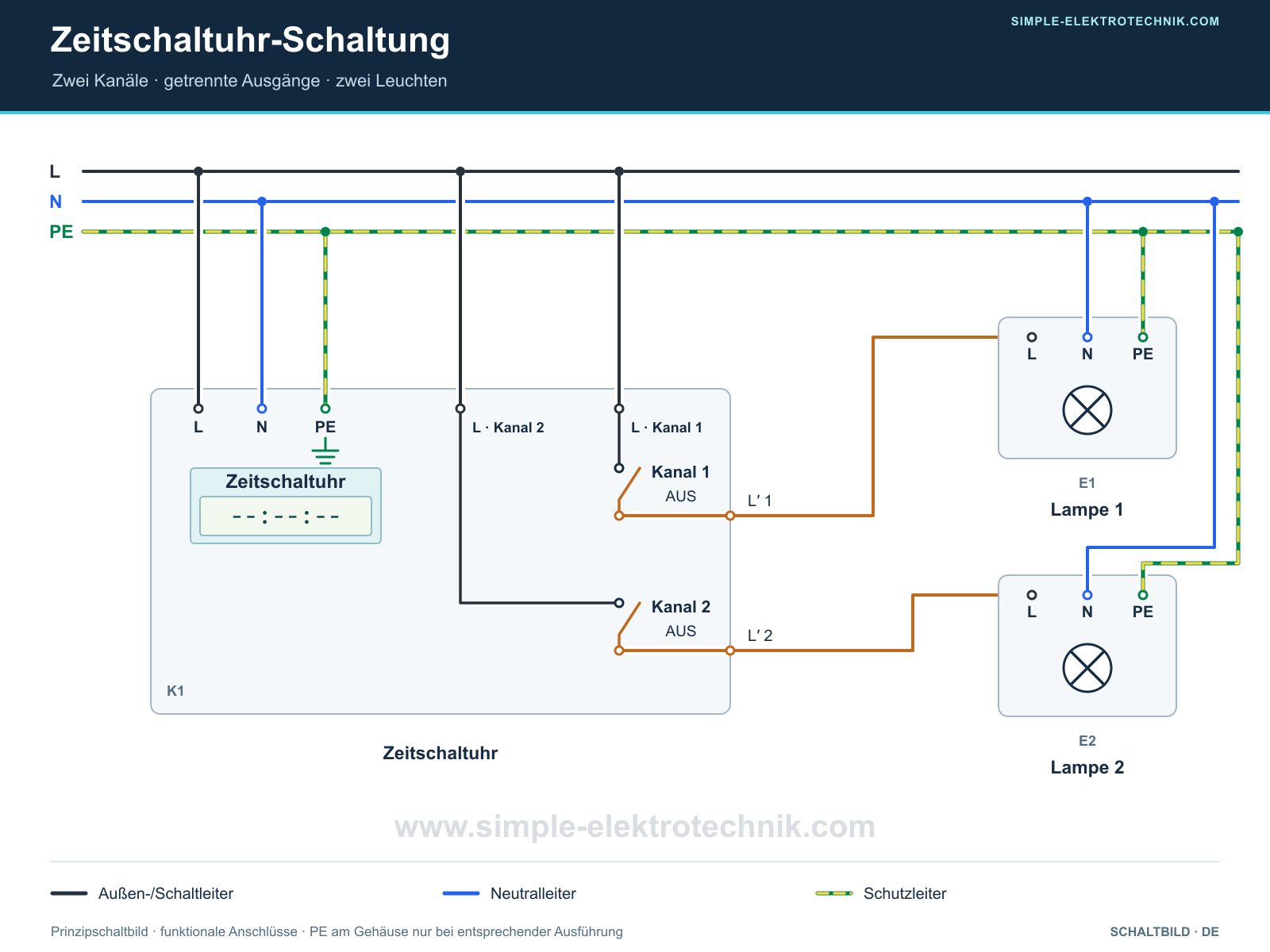

Zeitschaltuhr mit zwei Kanälen: L- und N-Versorgung, zwei separat gespeiste Schaltkontakte und je eine Lampe mit N und PE. Beide Kontakte sind geöffnet.

Zeitschaltuhr-Schaltung mit zwei unabhängig bedienten Ausgängen. Funktionsmodell; PE am Gerätegehäuse nur bei entsprechender Ausführung.

So lesen Sie das Schaltbild

Die gleich langen oberen Linien stehen für L, N und PE. Die beiden L-Zuleitungen zu den Kanälen stammen aus derselben Versorgung; sie stellen keine verschiedenen Außenleiter dar. Ein geschlossener Kontakt verbindet seine L-Einspeisung mit dem Ausgang L′ 1 beziehungsweise L′ 2. Von dort führt der Schaltdraht zur zugehörigen Lampe. N und PE der Leuchten werden in dieser Darstellung nicht geschaltet.

Rot zeigt im interaktiven Modell einen mit L verbundenen Pfad – auch bis zu einem offenen Kontakt. Es bedeutet nicht, dass durch diesen offenen Zweig bereits Betriebsstrom fließt. Dunkelblau hebt die zugehörige N-Verbindung hervor: Die Geräteversorgung bleibt dauerhaft dunkelblau, der N-Zweig einer Lampe wird bei eingeschalteter Lampe dunkelblau. Die N-Verbindung bleibt auch im ausgeschalteten Zustand bestehen. Die Farben sind eine Lernhilfe und kein Nachweis der Spannungsfreiheit.

Der PE-Anschluss an K1 ist als Anschluss eines dafür vorgesehenen Gerätegehäuses dargestellt. Er ist keine allgemeine Klemme jeder Zeitschaltuhr. Geräte anderer Schutzklassen können anders ausgeführt sein; das Herstellerbeispiel in den Quellen hat Schutzklasse II. L′ 1 und L′ 2 sind hier funktionale Bezeichnungen und keine übertragbaren Klemmennummern.

Handtest und Uhrzeitanzeige

Mit „Kanal 1“ und „Kanal 2“ schalten Sie die Ausgänge jeweils ein oder aus. Der Zustand bleibt nach dem Loslassen erhalten. Das Display zeigt die Gerätezeit Ihres Browsers in mitteleuropäischer Zeit; darunter steht je nach Sommer- oder Winterzeit UTC+2 oder UTC+1. Die Anzeige stellt die Uhrzeit dar, löst im Modell aber keine automatischen Schaltungen aus. Ein Zeitprogramm oder Countdown wird hier bewusst nicht simuliert.

Über „Statisches Schaltbild“ wechseln Sie zur normalen Zeichnung. Diese ist auch ohne JavaScript vorhanden und lässt sich vergrößern. Der Leuchteffekt kann pausiert werden; die Uhr läuft dabei weiter.

Versorgung und Verdrahtungsprinzip

Die Uhr benötigt ihre vorgesehene Versorgung, und jeder Schaltkontakt benötigt den zur Anwendung passenden Anschluss. Ob Kontakte potentialfrei sind, welche Klemme gemeinsam ist und welche Last angeschlossen werden darf, muss aus den Unterlagen des konkreten Geräts hervorgehen. Dieses Prinzipbild gibt weder Absicherung noch Leitungsquerschnitt oder eine bestimmte Klemmenbelegung vor.

Die Schaltleistung ist anhand der tatsächlichen Last zu beurteilen. Besonders bei LED-Beleuchtung können Einschaltstrom und zulässige Lampenlast für die Auswahl entscheidend sein. Die aufgedruckte allgemeine Stromangabe allein ist daher keine universelle Freigabe für jede Leuchtengruppe.

Das Beispiel erläutert eine feste Installation. Anschluss, Auswahl der Schutzmaßnahmen und Prüfung gehören in fachkundige Hände; beachten Sie die für die Anlage geltenden Anforderungen und die Herstellerunterlagen.

Funktionsprobe: alle vier Kanalzustände

Betätigen Sie zunächst nur Kanal 1, danach nur Kanal 2 und schließlich beide. Jeder Ausgang darf im Modell ausschließlich seine eigene Lampe verändern. Prüfen Sie anschließend den Wechsel zur statischen Ansicht und zurück: Die zuvor gewählten interaktiven Zustände bleiben erhalten.

Zustände des dargestellten Handtests
Kanal 1Kanal 2Lampe 1Lampe 2
AUSAUSausaus
EINAUSeinaus
AUSEINausein
EINEINeinein

Bei einer realen Anlage gehören zusätzlich Datum, Uhrzeit, Wochentage, Schaltprogramm und gegebenenfalls eine aktive Hand- oder Dauerschaltung zur Funktionskontrolle. Ein erfolgreicher Handtest ersetzt weder die Prüfung des Zeitprogramms noch die elektrische Prüfung der Installation.

Wann passt diese Beleuchtungsschaltung?

Zeitgesteuerte Beleuchtung ist sinnvoll, wenn Lichtgruppen zu bekannten Zeiten benötigt werden. Zwei Kanäle erlauben unterschiedliche Betriebszeiten, ohne beide Gruppen gemeinsam schalten zu müssen. Ändert sich die Nutzung, müssen die Programme dazu passen; die Uhr erkennt weder Anwesenheit noch tatsächlichen Lichtbedarf allein anhand der Uhrzeit.

Eine Treppenhausschaltung startet dagegen durch einen Tastendruck und schaltet nach einer Laufzeit wieder aus. Bei der Stromstossschaltung ändert jeder neue Tastimpuls den gespeicherten Schaltzustand. Eine Serienschaltung bedient zwei Lichtgruppen direkt von einer Stelle. Entscheidend ist also, ob Uhrzeit, Laufzeit oder eine Bedienhandlung den Zustand bestimmen soll.

Häufige Fragen zur Zeitschaltuhr-Schaltung

Warum braucht jeder Kanal hier einen eigenen L-Anschluss?

Das Modell trennt die Versorgung der Uhr von den beiden Kontakt-Einspeisungen. Beide Kanäle erhalten L aus derselben Hauptlinie. Welche Brücken oder Einspeisungen ein reales Gerät benötigt, ergibt sich aus dessen Anschlussplan.

Sind die beiden Lampen in Reihe geschaltet?

Nein. Jede Lampe besitzt einen eigenen geschalteten L-Pfad und einen Anschluss an N. Das Ausschalten eines Kanals unterbricht nicht den Betriebsweg der anderen Lampe.

Warum schaltet die laufende Uhr im Modell das Licht nicht selbst?

Die Uhrzeitanzeige und die beiden Handtestknöpfe sind getrennte Funktionen. So lässt sich die Kontaktwirkung ohne Wartezeit nachvollziehen. Automatische Ein- und Ausschaltzeiten werden im realen Gerät programmiert.

Die Uhr läuft, aber die Leuchte bleibt aus – woran kann das liegen?

In Betracht kommen beispielsweise ein nicht aktives Zeitprogramm, ein anderer Kanalzustand, eine fehlende Kontakt-Einspeisung oder ein Fehler im Leuchtenzweig. Die Anzeige allein weist diese Ursachen nicht nach. Die Prüfung einer realen Installation erfolgt fachgerecht am konkreten Gerät.

Quellen und Einordnung

Herstellerbeispiel für eine Zweikanal-Zeitschaltuhr: Theben TR 612 top3 – Produktdaten. Die Herstelleranleitung vom 20.03.2025 beschreibt Anschluss, Programmierung und Handbetrieb. Das hier gezeichnete allgemeine Modell übernimmt keine produktspezifischen Klemmen und bildet dessen Bedienung nicht nach.
